传动导向用阶梯式槽轮结构设计

项目分类:3D模型 发布时间:2021-08-17 ID:237747
  • 传动导向用阶梯式槽轮结构设计
  • 传动导向用阶梯式槽轮结构设计
  • 传动导向用阶梯式槽轮结构设计

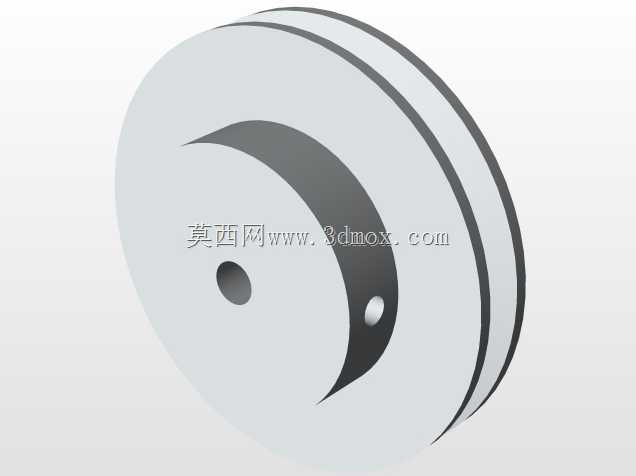

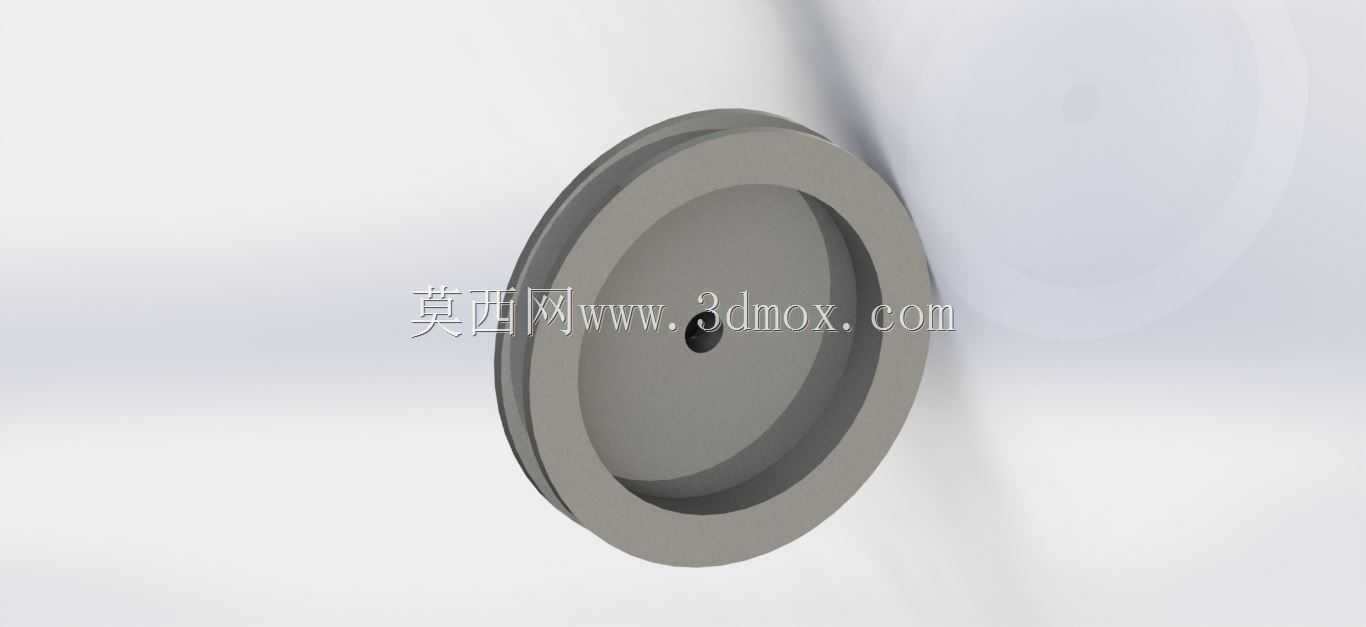

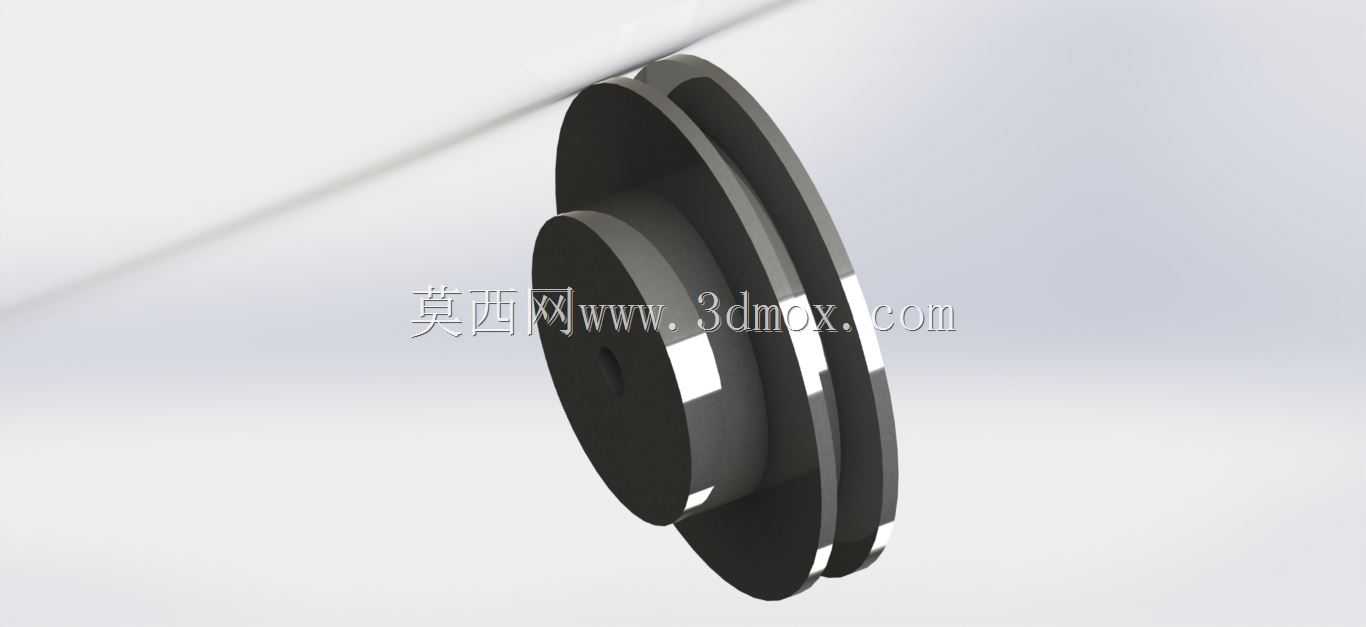

这款阶梯槽轮结构,主要面向中小载荷的柔性传动场景设计,常见于轻载输送线的张紧导向、小型起重设备的绳索换向、纺织机械的纱线走线引导、自动化设备的同步带传动张紧环节,也可适配实验室小型试验台的拉线位移导向结构,能在有限安装空间内实现不同线径绳索或不同宽度传动带的分层导向,避免多组走线相互干涉。从结构设计逻辑来看,轮体采用阶梯式双槽径布局,大直径槽位适配线径较粗的牵引绳索或宽度较大的传动带,可提供更大的包角提升传动摩擦力,降低打滑风险;小直径槽位适配细径线材或窄幅传动带,满足小空间内的走线换向需求,两个槽位的轮缘高度均做了加厚处理,能避免传动过程中绳索或皮带脱出轮槽。轮体中心设置同轴安装孔,孔位公差按照基孔制间隙配合设计,可直接适配标准直径的固定销轴,安装时可根据使用场景选配滑动衬套或滚动轴承,若用于高转速传动场景,可在中心孔内压入深沟球轴承,降低转动过程中的摩擦阻力,若用于低速手动调节场景,直接搭配铜质衬套即可满足耐磨需求。轮体的径向尺寸经过匹配计算,大槽位的节圆直径与牵引载荷的线速度适配,可降低绳索的弯曲疲劳损耗,小槽位的节圆直径满足小空间换向的转角要求,轮体整体厚度控制在紧凑范围内,安装时仅需预留单侧轴向固定的空间,销轴端部采用轴用挡圈或锁紧螺母即可完成轴向限位,无需额外设计复杂的安装支座结构,可直接固定在设备的侧板或支架立面上。轮槽的表面粗糙度做了针对性控制,槽壁光滑无锐边,不会对绳索或皮带表面造成切割损伤,轮体的端面做了倒角处理,避免安装过程中锐边划伤操作人员,整体结构无复杂异形曲面,加工时可采用棒料直接车削成型,量产时也可采用粉末冶金工艺压铸成型,能有效控制加工成本。在实际选型使用时,需要注意匹配对应槽位的绳索或皮带宽度,确保传动件完全落入槽底,避免出现偏磨情况,安装时要保证轮体的回转平面与绳索或皮带的走线平面重合,防止出现侧向力导致轮体偏载磨损,若用于长期户外工况,可对轮体表面做镀锌或喷塑处理,提升防锈耐腐蚀能力,延长零件的实际使用寿命。
