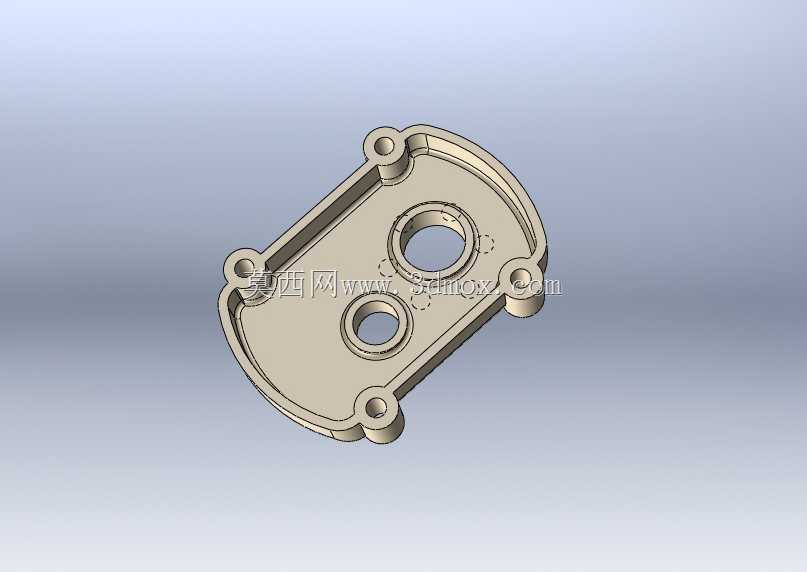

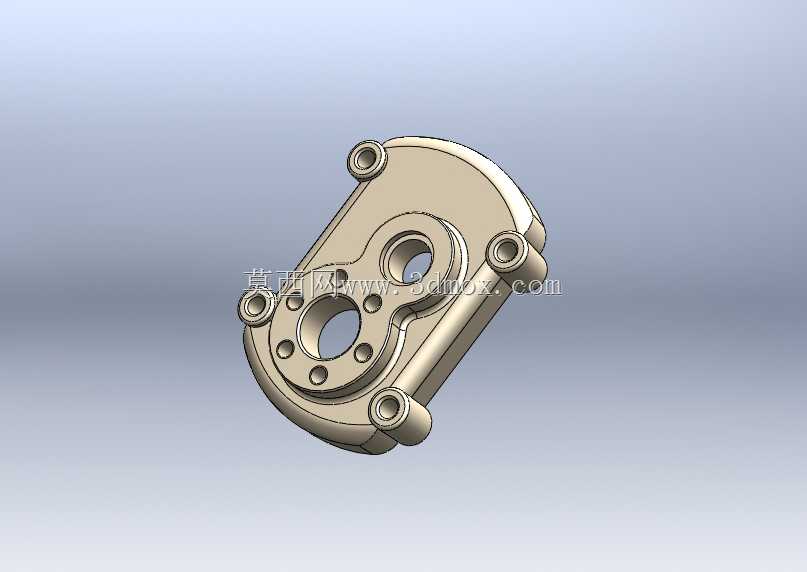

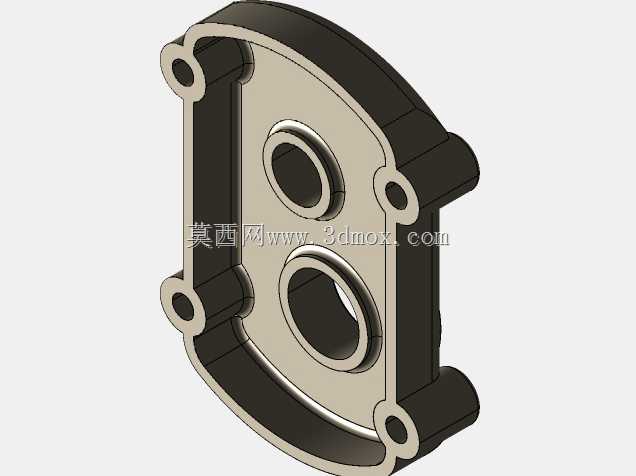

这类异形端盖壳体多用于小型闭式传动机构的外侧封装,常见于园林工具传动箱、小型输送设备的动力输出端、便携动力机具的齿轮腔外侧,承担腔体密封、传动部件轴向定位、外部安装接口承载的多重作用。从结构设计来看,壳体整体采用非对称轮廓,是为了适配腔体内交错布置的齿轮轴系布局,四个角位的带衬套安装凸台做了加厚处理,凸台内预留的通孔用于穿装固定螺栓,将整个端盖锁紧在传动箱主体上,凸台向外延伸的高度刚好匹配箱壁的密封槽深度,安装后端面可贴合密封垫片,避免腔体内润滑脂渗漏,同时阻挡外部粉尘、碎屑进入传动啮合区域。端盖中部的大尺寸通孔是主轴的穿装位置,孔位周边均匀布置的多个小孔,一部分用于安装轴承端盖的固定螺钉,另一部分是预留的润滑油道观察孔或者定位销孔,可根据实际装配需求选择封堵或者接装油嘴。靠近大孔侧的偏心小孔是副轴的避让位,孔周同样布置了小规格安装孔,用于副轴侧的轴承挡圈固定,避免轴系运转过程中出现轴向窜动。设计时壳体的壁厚做了均匀化处理,所有转角位置都预留了铸造圆角,既适合压铸或者浇铸成型的工艺要求,也能减少应力集中,避免设备运行过程中受振动影响出现开裂。安装边界上,四个安装凸台的中心距需要和传动箱箱体的螺纹孔位完全匹配,装配时凸台端面的平面度需要控制在合理公差范围内,避免锁紧后出现壳体变形,影响中部轴承孔的同轴度。壳体外侧的弧形过渡面并非单纯的造型设计,一方面是为了避让外部相邻的安装部件,减少整机布置时的空间占用,另一方面弧形结构相比直角结构抗冲击性能更好,在机具发生意外磕碰时能分散冲击力,保护内部传动结构。这类端盖在实际选型替换时,需要重点核对中部主轴孔、副轴避让孔的相对位置尺寸,以及四个安装凸台的孔位间距,同时要确认壳体的整体厚度是否会和内部齿轮的端面发生干涉,部分工况下如果传动负载较大,还可以在安装凸台的衬套位置加装钢套,提升反复拆装后的螺纹连接强度,避免铝制壳体出现螺纹滑牙的问题。
- 全部评论(0)
- 模板大小 2.02 MB
- 售价 5金币
- 浏览次数
- 系统要求 Rendering,STEP / IGES
- 软件分类 通用机械零部件
