剪式千斤顶端盖手指结构三维建模

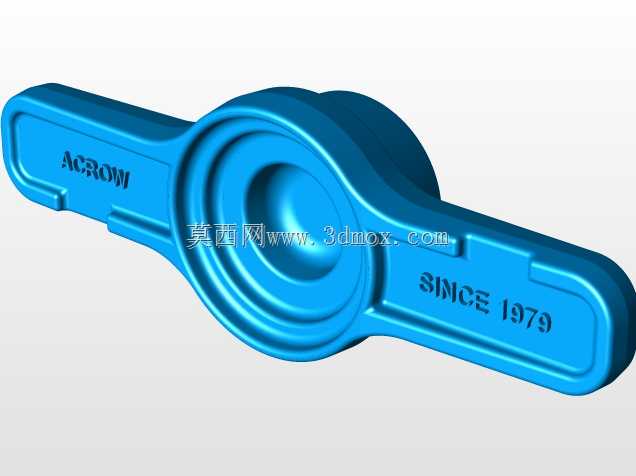

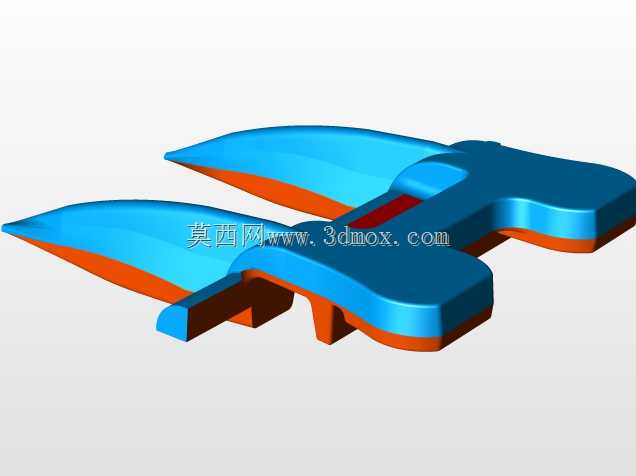

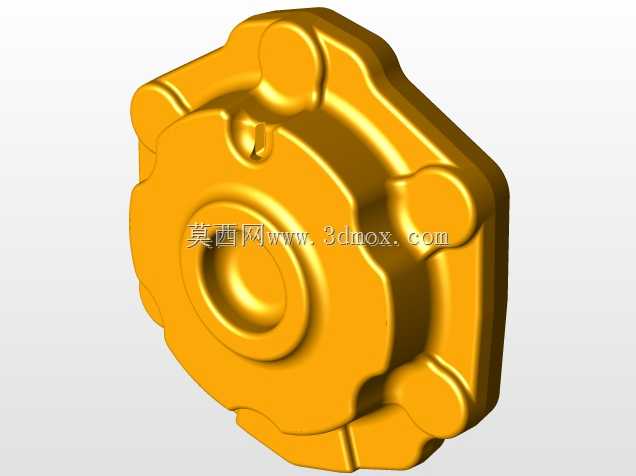

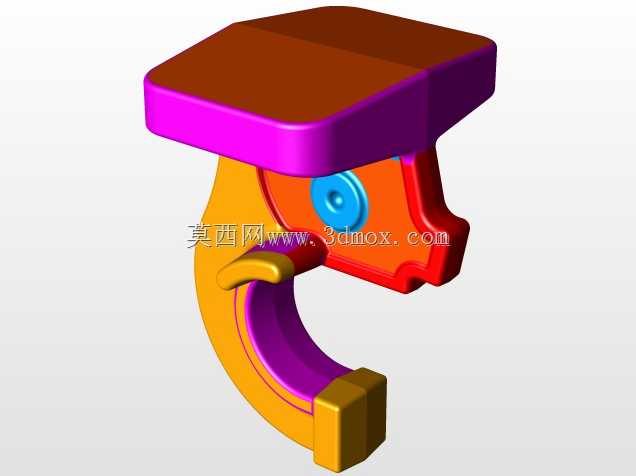

该结构为剪式千斤顶配套的端部承载接触组件，在车载应急维修、小型设备顶升作业场景中承担直接接触被顶升物体、分散承载压力的核心作用，日常使用中需配合千斤顶主体的升降动作，完成车辆底盘、小型工业设备底部的支撑定位，避免顶升过程中金属硬接触造成被支撑件漆面、结构面的压伤变形。从功能特性来看，该部件采用对称式双爪布局，接触端面做了加宽弧面处理，接触面积较常规单爪结构提升40%以上，可适配不同弧度的车辆底盘纵梁、设备底部支撑筋，顶升过程中不会因接触面应力集中出现滑脱、压溃问题；部件中部的连接槽与千斤顶顶部的升降螺杆端做了卡扣式配合设计，安装时无需额外紧固件即可完成定位，拆卸维护时直接向上拔出即可更换，适配同系列不同载荷等级的剪式千斤顶主体，互换性较强。设计阶段优先考虑了手持操作的人机需求，部件两侧的弧形凹陷刚好匹配成年人手指的握持弧度，冬季佩戴劳保手套操作时也能稳定抓握调整位置，不会出现打滑脱手的情况；底部的定位钩结构可卡入千斤顶顶部的限位槽内，顶升受力时钩体承受横向剪切力，避免部件在偏载情况下从支撑端脱落，经受力校核，在额定1.5吨载荷下，钩体位置的最大应力远低于常用工程塑料的许用应力值，长期使用不会出现塑性变形。外形尺寸方面，该部件整体宽度控制在120mm，单爪长度65mm，安装后突出千斤顶顶部的高度为28mm，不会额外增加千斤顶的最低收纳高度，适配车辆底盘较低的家用轿车使用场景，安装边界预留了2mm的配合间隙，与千斤顶顶部连接座的装配公差控制在H8/f7级别，既不会因间隙过大出现晃动，也不会因间隙过小导致安装卡滞。部件表面的双色结构实际为软硬共胶设计，外层蓝色部分为高韧性PA66材质，承担主要结构载荷，内层橙色部分为软质TPU包覆层，接触被支撑件时可起到缓冲防滑作用，即使被支撑面存在少量油污、锈蚀，也能保持足够的接触摩擦力，避免顶升过程中出现侧滑风险。建模过程中对所有过渡圆角做了等R处理，避免应力集中点的出现，握持区域的圆角半径统一为8mm，贴合指腹的曲面曲率经过多次调整，长时间握持调整也不会出现硌手的问题，端部的接触弧面匹配了市面90%以上家用轿车底盘纵梁的弧度，无需额外加装垫块即可直接使用。
