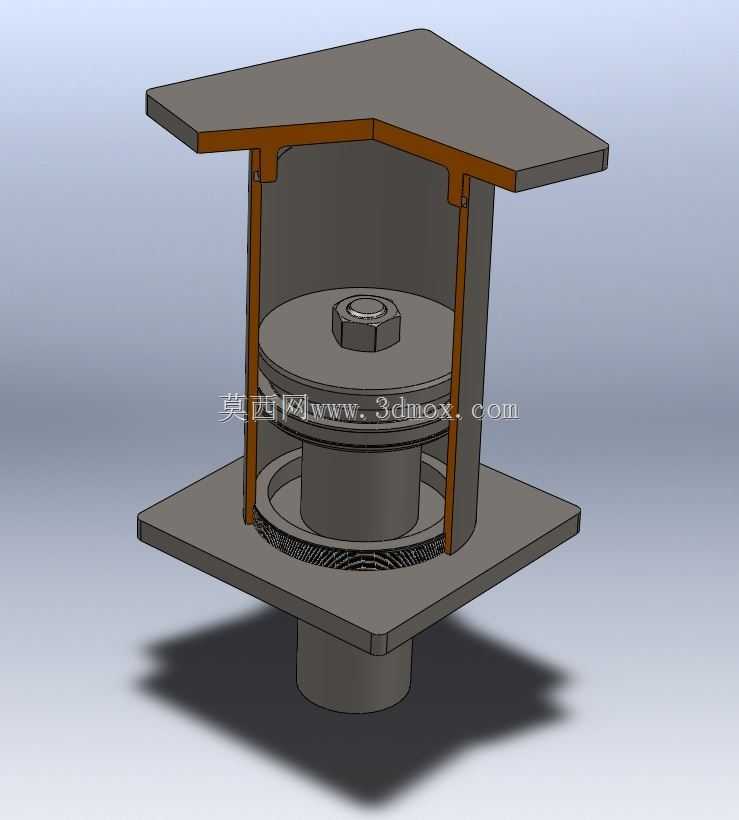

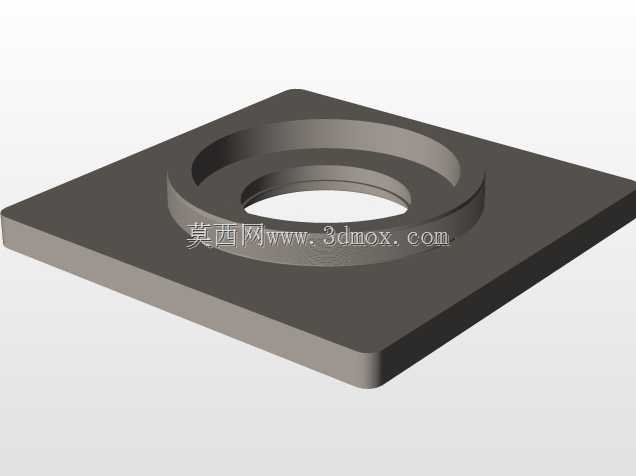

这款重载液压顶升装置的结构设计,核心面向大吨位静载支撑、重型设备安装移位、桥梁支座更换、大型钢结构拼装对位这类需要持续稳定顶升力的作业场景,区别于普通便携千斤顶的小吨位临时顶升需求,其结构冗余度完全匹配长期带载停留的工况要求。从结构设计逻辑来看,装置采用上下双平板承载面的布局,上承载板做了切角处理,并非常规的整圆形或方形结构,这一设计是为了适配狭窄空间内的边角位支撑需求,比如大型设备底座的加强筋夹角位置、钢结构节点的三角支撑区域,避免顶升时承载板与周边结构发生干涉,上承载板与内部缸筒之间通过三根均布的导向立柱连接,立柱与上下板的连接位置做了加厚凸台补强,防止大吨位负载下连接位置出现应力集中导致的焊缝开裂或者板材变形。下承载板的尺寸大于上承载板,目的是增大与地面或者支撑基础的接触面积,降低单位面积的压应力,避免在混凝土地面作业时压溃基础表层,下板中心位置预留了缸底的定位凸台安装位,缸体与下板之间采用止口定位加螺栓锁紧的连接方式,保证顶升过程中缸体不会出现横向偏移。内部的活塞组件采用了组合密封结构,活塞顶部设置了锁紧螺母,能够在活塞伸出到指定高度后实现机械锁止,避免液压系统出现微泄漏导致的负载缓慢沉降,这一设计对于需要长时间带载支撑的作业场景至关重要,比如桥梁支座更换作业中,往往需要数小时的带载停留,仅靠液压锁的密封无法完全杜绝沉降风险,机械锁紧结构可以提供额外的安全保障。从安装边界来看,该装置的整体外轮廓适配110吨级的负载需求,设计时按照1.4倍的安全系数做了有限元校核,所有承载板材的厚度、导向立柱的直径都经过应力仿真验证,在满负载工况下,最大变形量控制在0.2mm以内,完全满足重型作业的刚度要求。导向立柱的滑动配合面做了镀硬铬处理,降低长期伸缩过程中的磨损量,延长装置的使用寿命,上下承载板的表面都做了防滑纹理处理,避免顶升过程中负载出现滑移。在实际选型应用中,该装置可以单独使用,也可以多台同步组合使用,配合同步液压系统实现大型构件的平稳整体顶升,相比同吨位的常规千斤顶,其结构更紧凑,支撑稳定性更强,尤其适合对顶升垂直度、支撑稳定性要求较高的重载作业场景,不需要额外加装辅助导向结构就可以保证顶升过程中不会出现偏载卡滞的问题。
