转角式起重支撑千斤顶结构设计

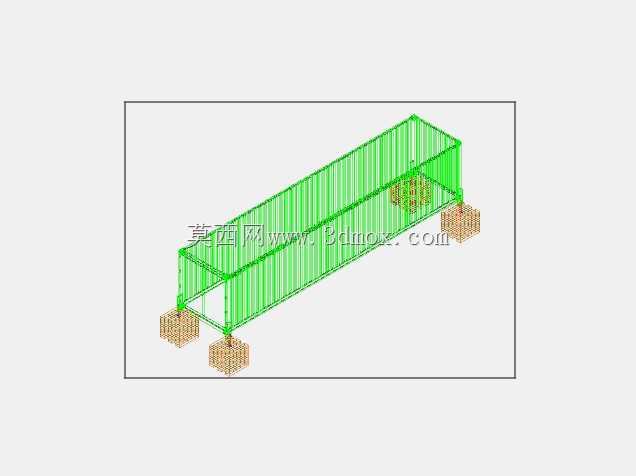

在重型设备移位、建筑构件微调、大型工装对位这类需要非垂直方向顶升支撑的作业场景里，常规直顶式千斤顶往往受限于安装空间的干涉问题，无法直接布置在承重点位下方，转角千斤顶正是针对这类受限空间的顶升需求开发的专用支撑设备。不同于常规千斤顶的载荷传递路径与顶升方向同轴的设计，这款转角千斤顶通过内部的载荷换向结构，将输入的顶升作用力转换90度方向输出，能够在侧面空间充裕但正下方无安装位置的工况下完成承重顶升作业，比如大型钢结构箱梁的侧向顶推校准、精密设备底座的边角位微调、模具合模过程中的侧向压紧支撑，都能看到这类转角支撑结构的应用。从结构设计逻辑来看，这款模型的主体承载框架采用了长箱型截面的焊接结构设计，框架内部预留了传动组件的安装空间，四个角点位置设置了独立的承重支脚，支脚端面做了防滑纹理处理，保证顶升过程中与地面或者承重基面的接触摩擦力足够，避免载荷施加过程中出现滑移偏移。设计时特意将载荷传递的受力点布置在框架截面的形心轴线上，避免偏载带来的附加弯矩对框架焊缝造成额外应力，四个支脚的安装面做了共面度公差约束，保证设备放置时四个支点均匀承载，不会出现单点受力过载的问题。外形尺寸方面，主体框架的长向尺寸适配常见的设备底座侧边安装间隙，宽度方向控制在窄幅区间，能够伸入设备底座与地面之间的狭窄缝隙内完成布置，安装时不需要额外对基面做大规模开挖或者垫高处理，只需要保证四个支脚的接触基面平整坚实，就可以完成设备的架设。功能特性上，这款转角千斤顶的顶升端设置了可微调的承重头，能够根据被支撑构件的接触面角度做小范围的自适应偏转，保证顶升力垂直作用在被支撑构件的表面，避免局部接触应力过大压伤构件表面；换向结构内部采用了低摩擦的传动副设计，减少作用力换向过程中的功率损耗，操作人员只需要在侧面的操作端施加作用力，就可以完成顶升作业，不需要将操作手伸入设备底部的危险区域，大幅提升了受限空间作业的操作安全性。在实际选型应用时，需要重点核对设备的顶升行程与额定载荷是否匹配现场作业需求，同时要确认安装位置的侧边操作空间足够容纳操作部件的运动范围，避免顶升过程中操作部件与周边结构发生碰撞干涉；建模过程中对所有受力焊缝的位置都做了细节还原，能够直接用于后续的有限元受力分析验证，也可以作为同类转角支撑设备设计的参考原型，帮助结构设计人员快速完成方案阶段的结构排布与空间干涉检查。
