KippZonen CMP3日射强度计结构设计

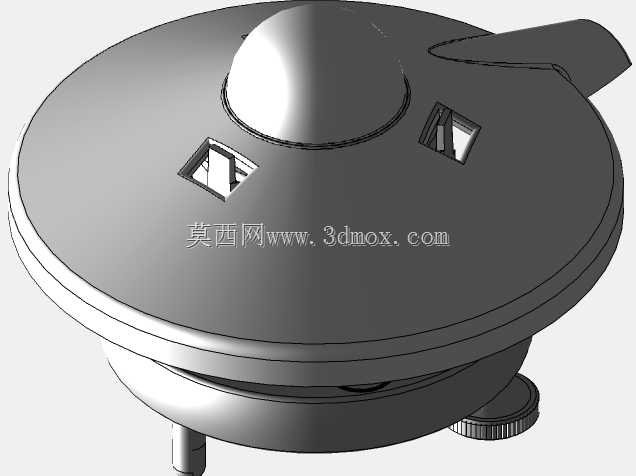

这款日射强度计的三维结构还原，完全围绕户外长期部署的气象观测场景做细节落地，在光伏电站发电量评估、建筑热工性能测试、农业气象墒情监测、大气环境观测等场景中，这类设备是获取太阳总辐射数据的核心传感单元，所有结构设计都要适配野外无遮挡安装、长期耐受风雨侵蚀、保证测量光路无干扰的实际需求。从结构布局来看，设备整体采用扁圆形主体设计，顶部的半球形光学罩是核心防护结构，建模时严格还原了光学罩的安装密封槽结构，这个位置是设备防水防尘的关键边界，实际装配中需要配合密封胶圈实现IP67以上的防护等级，避免雨水、沙尘进入内部感应腔体影响测量精度。主体上壳开设的两个对称方形窗口，是设备内部温湿度、通风调节的气道结构，建模时还原了窗口的倾斜导风角度，既可以保证腔体内部空气流通避免光学罩内结露，又能防止雨水直接灌入腔体，侧面延伸的楔形结构是设备的水平校准泡安装位，现场安装时可以通过这个位置快速调平设备，保证感应面处于水平状态，符合辐射测量的安装规范。设备底部的结构分为两个部分，居中的金属安装杆是主固定接口，适配标准气象站的1英寸安装横臂，侧面带滚花的旋钮是水平调节锁紧结构，安装时松开旋钮可以微调设备水平度，校准完成后旋紧即可固定角度，避免户外大风导致设备偏移。建模过程中对安装边界做了精准还原，设备主体直径约150mm，整体高度不含安装杆约80mm，安装时需要保证上方无遮挡，周围障碍物的高度角不超过5度，避免遮挡太阳辐射光路。结构设计上所有外露棱边都做了圆角过渡，减少户外风阻，同时避免积水积灰，上下壳体的配合采用止口结构，既可以提升装配定位精度，又能延长密封路径，提升长期户外使用的可靠性。这类传感设备的结构设计不需要复杂的传动机构，核心是围绕测量精度的稳定性做细节考量，比如光学罩的安装同轴度、安装面的平面度、密封结构的可靠性，都是建模时需要重点还原的细节，能给后续做气象站集成设计、设备安装支架设计的工程师提供准确的装配参考。
