高精度S型拉力称重传感器结构设计

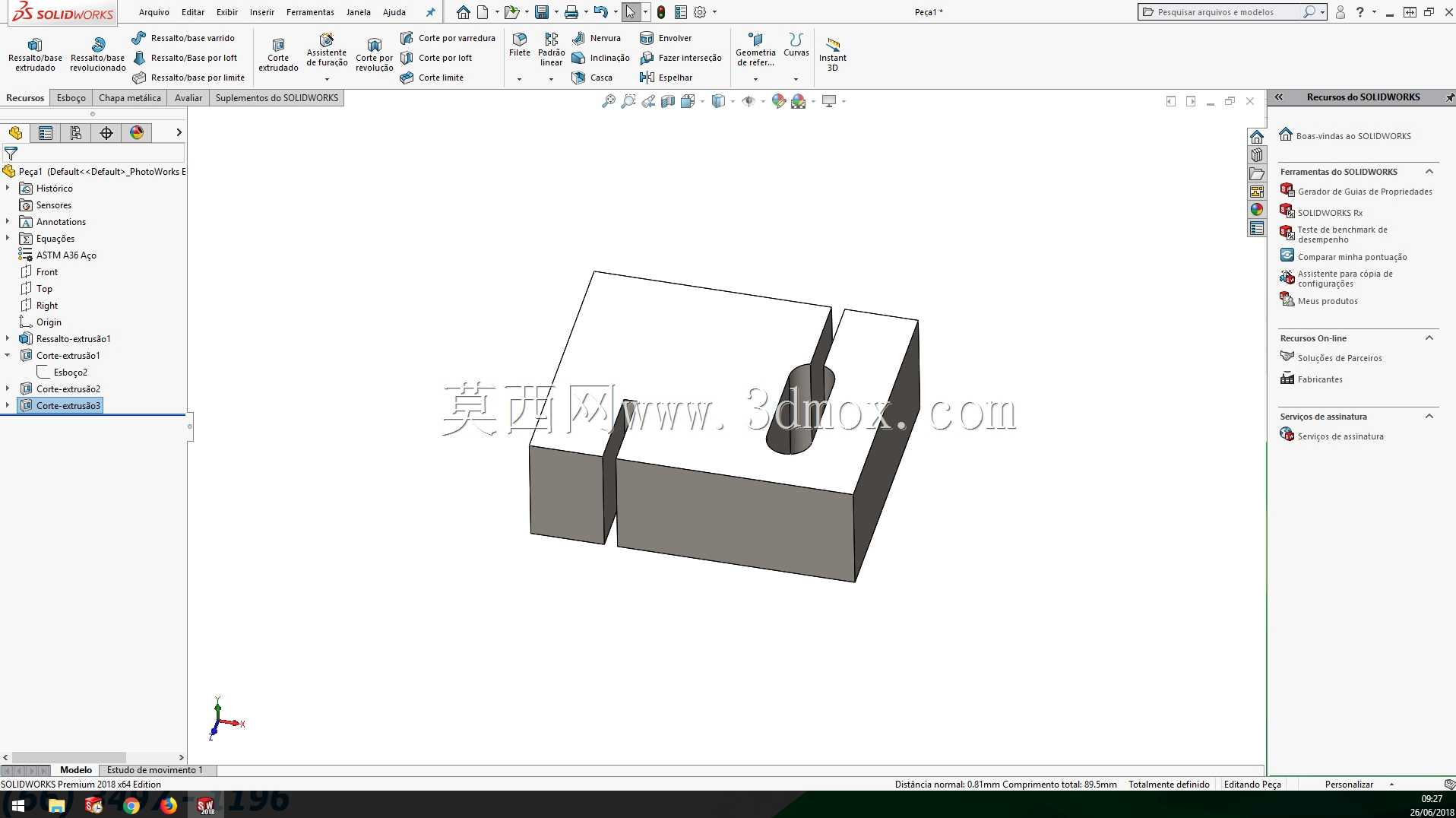

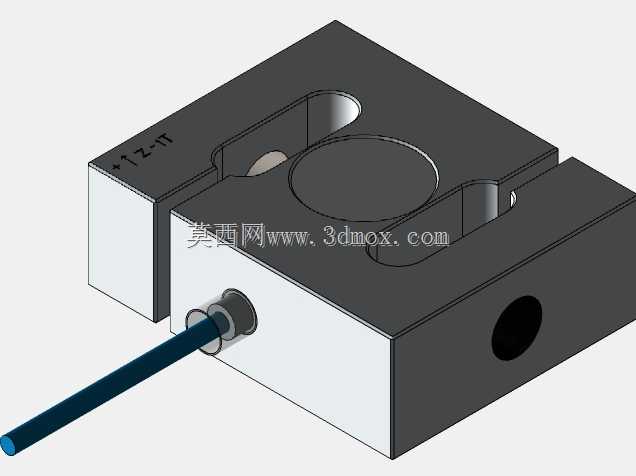

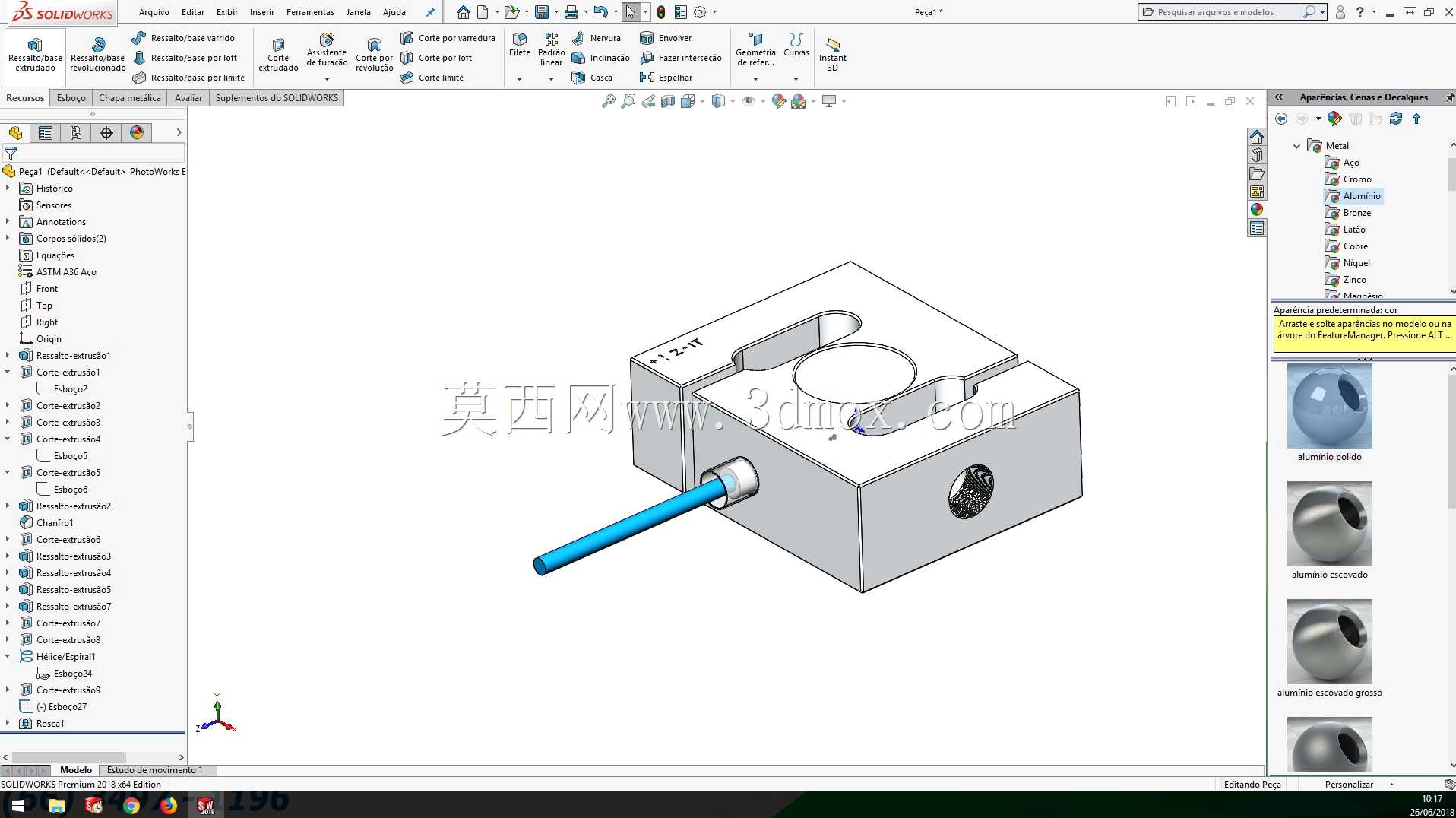

这款S型结构的测力元件，核心面向小量程高精度称重场景设计，额定载荷覆盖500公斤级测量需求，常见于小型定量包装秤、实验室精密天平、工业配料工位的力值检测环节，也可嵌入小型拉力测试台架作为力值反馈核心部件，替代传统悬臂梁式传感器在空间受限场景下完成拉压双向力值采集。从结构设计逻辑来看，主体采用方块式S型弹性体布局，区别于常规圆柱式拉压传感器，这种结构能在有限安装空间内获得更长的弹性应变梁长度，保证应变片粘贴区域有足够的形变行程，同时兼顾拉向、压向受力时的形变对称性，减少侧向力带来的测量误差。弹性体中部开设的圆形镂空是应变核心区，四周预留的凸台结构用于粘贴应变计组成惠斯通电桥，侧面的螺纹孔用于固定线缆防护接头，出线端采用侧出式设计，避免拉压载荷作用时线缆被拉扯损坏，也能减少安装时线缆弯折带来的额外应力干扰。安装边界方面，主体为方正块体结构，上下端面均开设内螺纹安装孔，可直接通过螺杆连接上下加载端，不需要额外定制安装转接件，安装时需保证上下加载轴线与传感器受力轴线重合，偏心角度控制在3度以内才能保证标称精度，整体外形尺寸适配多数小型称重设备的安装仓空间，不需要对原有设备结构做大幅改动即可替换同量程的同类传感器。功能特性上，该结构可同时承受拉力与压力双向载荷，弹性体采用一体化铣削加工成型，没有拼接焊缝带来的应力集中问题，表面做硬质阳极氧化处理，可适配常规工业车间的潮湿、多尘工况，内置的应变补偿结构可抵消一定范围内的温度漂移，在-10到40摄氏度的常规工业环境下不需要额外做温度校准即可稳定输出。设计时特意将应变区与安装孔位做了隔离处理，安装锁紧时的螺栓预紧力不会传递到应变区，避免安装应力导致的零点偏移问题，侧面预留的定位平面可方便安装时打表找正，保证受力方向与设计方向一致，减少安装带来的系统误差。
