SP63单点式平行梁称重测力传感器

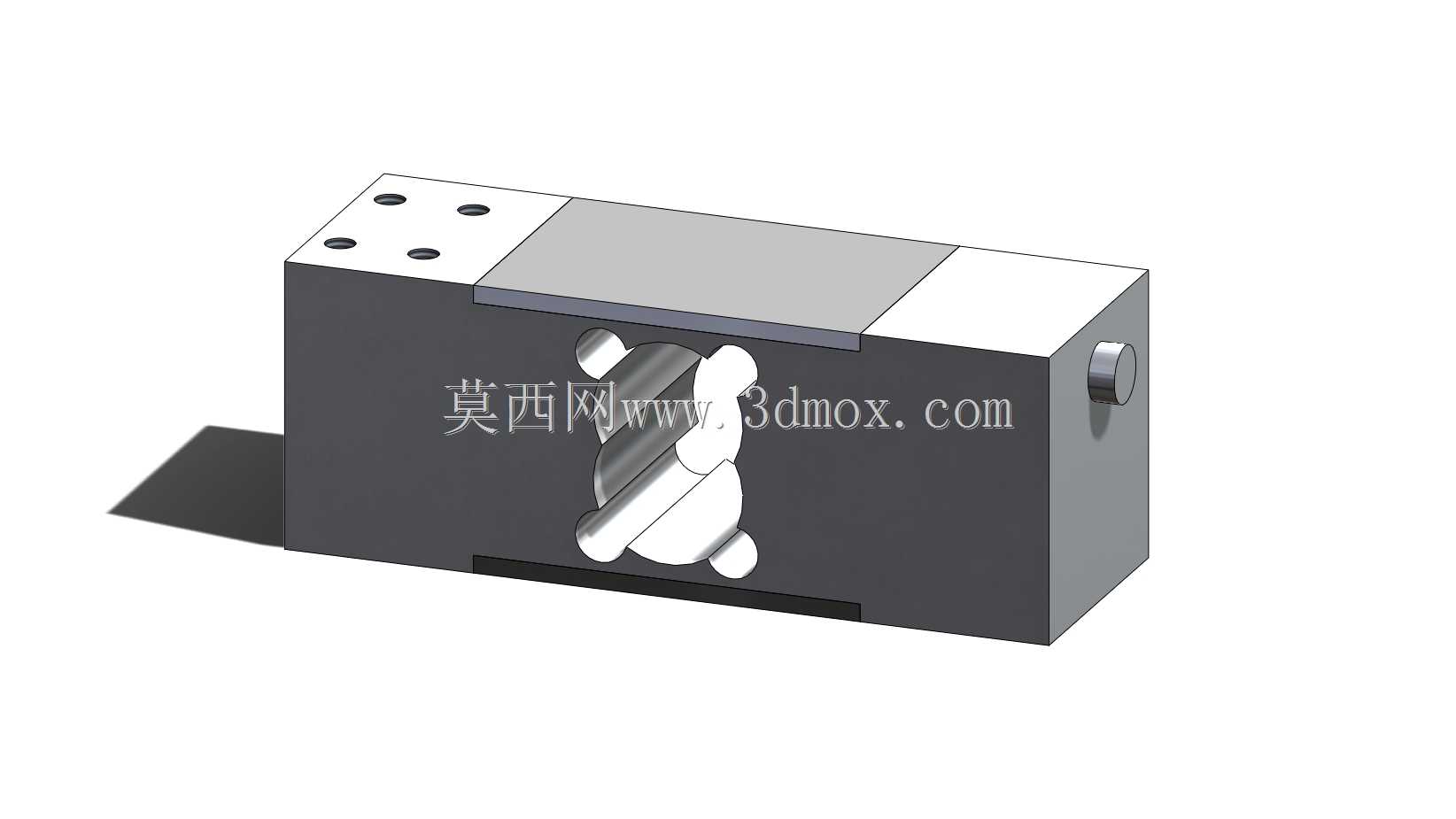

这款平行梁结构的称重测力元件，在商用电子台秤、小型定量包装设备、仓储分拣动态检重工位上有着极高的应用覆盖率，属于小量程高精度测力场景的核心传感部件。从结构设计逻辑来看，整体采用长方体一体化切削成型的弹性体基体，没有多余的拼接结构，从根源上避免了装配间隙带来的测量迟滞误差，弹性体中部开设的对称镂空应变区，是整个结构的核心设计点——当顶部承载面受到垂直向下的载荷时，镂空区域的梁体会产生均匀的微形变，贴附在应变区内壁的应变片会将这种物理形变转化为线性的电信号输出，这种对称结构设计还能自动抵消偏载带来的测量误差，即使载荷作用点偏离承载面中心一定范围，也能保证输出信号的线性度。从安装边界来看，传感器两端预留了对称的沉头安装孔位，安装时只需通过螺栓将传感器底部两端固定在设备安装基座上，顶部承载面直接与秤台或承载工装连接即可，不需要额外设计复杂的限位或导向结构，安装公差容忍度较高，即使安装面存在微小的平面度误差，也不会对测量精度造成明显影响。侧面预留的线缆出线接口采用侧出式设计，不会占用顶部和底部的安装空间，在紧凑的设备内部布局时能有效规避与其他结构件的干涉问题。在实际工况使用中，这类传感器的量程覆盖通常在几十公斤到数百公斤区间，完全满足零售称重、小包装物料定量、流水线小件重量分选这类场景的测力需求，平行梁的结构特性决定了它的抗偏载能力优于柱式传感器，不需要搭配复杂的辅助传力结构就能直接使用，能大幅简化配套称重设备的整体结构设计。建模过程中需要重点关注弹性体镂空区域的过渡圆角设计，所有应力集中的位置都采用了圆弧过渡，避免长期受载后出现应力疲劳开裂的问题，同时承载面的平面度、安装孔的位置度公差都做了合理的公差约束，既保证加工可行性，又能满足装配后的测量精度要求。
