小型机器人T5皮带传动结构设计

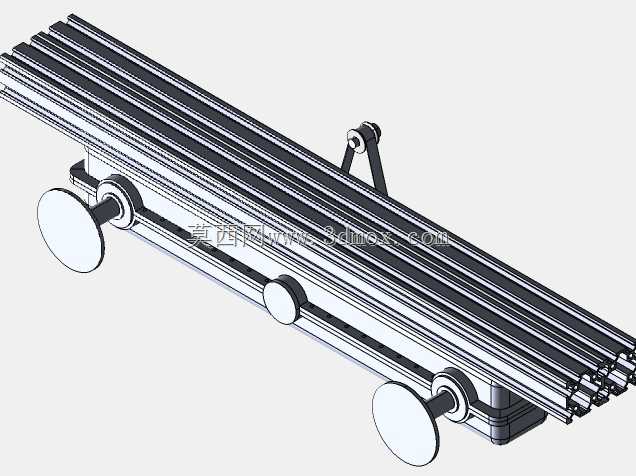

这套传动结构主要面向小型桌面级工业机器人、轻载搬运机械手的动力传输场景，适配需要长行程直线往复动作的工位布局，常见于3C电子零部件分拣、实验室样本转运、小型工装上下料这类对传动平稳性有要求、负载不超过5kg的作业环节。从实际使用角度出发，整套传动采用T5齿形同步带作为动力传递介质，设计阶段刻意规避了齿轮齿条传动在长行程下的安装精度要求过高、运行噪音偏大的问题，同时同步带本身具备的缓冲吸振特性，能降低小型机器人启停瞬间的冲击，避免末端执行器出现位置过冲。设计过程中没有额外集成齿数参数的冗余标注，核心围绕动力参数匹配做结构优化：输入端额定扭矩3N·M，经过带轮组的减速增扭后，输出端可提供约30N·M的驱动扭矩，完全满足小型机器人直线轴的驱动需求，所有紧固件统一采用M3规格螺栓，既降低了装配时的工具切换成本，也方便后期运维更换配件。结构主体采用多根平行铝型材作为安装基座，型材本身的槽道结构可直接适配带轮支座、张紧机构、末端滑台的安装，不需要额外做安装底板的二次加工，安装边界可根据实际行程需求调整型材长度，现有结构的横向安装孔位预留了足够的调节余量，张紧机构布置在型材侧端，不需要拆解整体防护结构即可完成皮带张紧度的调节。带轮支座采用偏心轮张紧与端面固定结合的方式，既保证了带轮的同轴度要求，也能在皮带出现蠕变伸长后快速调整预紧力，避免出现跳齿、传动丢步的问题。输出端的带轮连接座直接适配通用型机器人滑台安装接口，可直接对接市面上常见的小型直线滑台模组，不需要额外做转接法兰设计。整套结构的外形布局充分考虑了小型设备的安装空间限制，驱动电机可布置在型材端部的下方位置，不会额外占用滑台的运行行程空间，侧端的导向轮组可约束皮带的运行路径，避免长行程下皮带出现横向摆动，保证传动精度的稳定性。在实际选型适配时，可根据具体的运行速度要求调整带轮的节圆直径，现有结构的支座安装孔位预留了不同规格带轮的安装空间，不需要重新加工基座即可完成适配，对于教学类小型机器人实训平台、轻载自动化检测设备的直线传动改造，这套结构都能直接作为动力传输单元使用，装配时只需要保证两根主型材的平行度公差在0.1mm/m以内，即可满足传动平稳性要求，不需要额外做复杂的精度校准。
