Angelus40p封罐机星形拨轮结构件

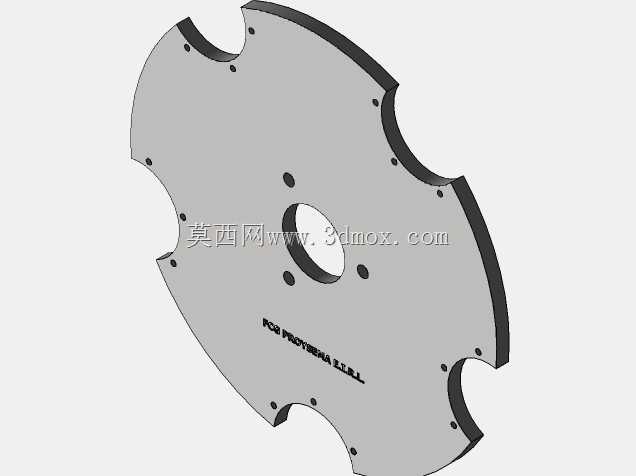

这款星形拨轮是Angelus 40p全自动封罐设备上的核心送料定位构件，主要应用于食品、日化行业的马口铁罐、铝罐等圆形金属包装容器的高速灌装封罐生产线，承担罐体的间歇分度输送、工位精准定位功能，是衔接进罐输送线、封罐机头、出罐输送段的关键传动配套零件。从结构设计来看，整体采用圆盘式对称布局，中心设置的通孔为主轴安装基准孔，与设备分度主轴采用间隙配合定位，孔位公差需控制在H7级精度，保证拨轮转动时的同轴度，避免高速运转时出现罐体定位偏移、卡罐的问题。盘体边缘均匀分布的四个内凹弧形卡口，是直接与罐身接触的工作部位，弧形轮廓完全匹配对应规格罐体的外径弧度，卡口边缘做了小倒角过渡处理，避免罐体进入卡口时被刮伤外表面的印刷涂层，每个卡口旁侧的小孔为硬质耐磨镶块的安装孔，可在卡口磨损后单独更换镶块，无需整体更换拨轮，降低生产线的维护成本。盘体上分布的多组小孔，一部分是拨轮与主轴法兰盘的连接固定孔，采用沉孔设计，螺栓安装后头部不突出盘体表面，避免运转时剐蹭周边的护板与罐体；另一部分小孔为工艺减重孔，在保证盘体结构强度的前提下，减少整体转动惯量，降低分度主轴的驱动负载，适配设备每分钟数百罐的高速运转需求。盘体侧面刻印的标识为零件规格与安装方向标记，可避免设备维护时出现装反的问题，保障卡口的进料方向与输送线的进罐方向匹配。从安装边界来看，该拨轮的厚度需匹配对应罐体的高度区间，安装时需保证拨轮卡口的中心高度与封罐机头的工位中心、输送线的托罐盘高度完全对齐，高度差需控制在0.1mm以内，否则会出现封罐卷边不良、罐体卡滞的问题；拨轮与两侧护板的间隙需控制在1-2mm，间隙过小会出现摩擦异响，间隙过大则会导致罐体在输送过程中歪斜，影响封罐精度。设计这类星形拨轮时，首先要匹配对应封罐设备的分度角参数，保证每次转动的角度刚好将罐体准确送入封罐工位，其次要根据所输送罐体的直径、材质调整卡口的弧度与深度，针对薄壁易变形的铝罐，还需要在卡口位置增加柔性衬垫，避免夹伤罐身；同时要考虑材料的选用，一般采用食品级304不锈钢加工，满足食品生产的卫生要求，同时具备较好的耐磨性与抗腐蚀性能，适应生产线带水汽、带少量清洗液的工作环境。在实际生产线调试中，这类拨轮的安装精度直接影响整线的生产效率与封罐合格率，若拨轮的分度角度存在偏差，会导致罐体与封罐机头对位不准，出现卷边错位、漏封的问题，严重时还会撞坏封罐滚轮，因此建模时需要严格控制各卡口的位置度公差，保证四个卡口相对于中心孔的位置度偏差不超过0.05mm，同时要做动平衡校核，避免高速转动时出现振动，影响设备的运行稳定性。
