艾哈迈德流场仿真用机构结构设计

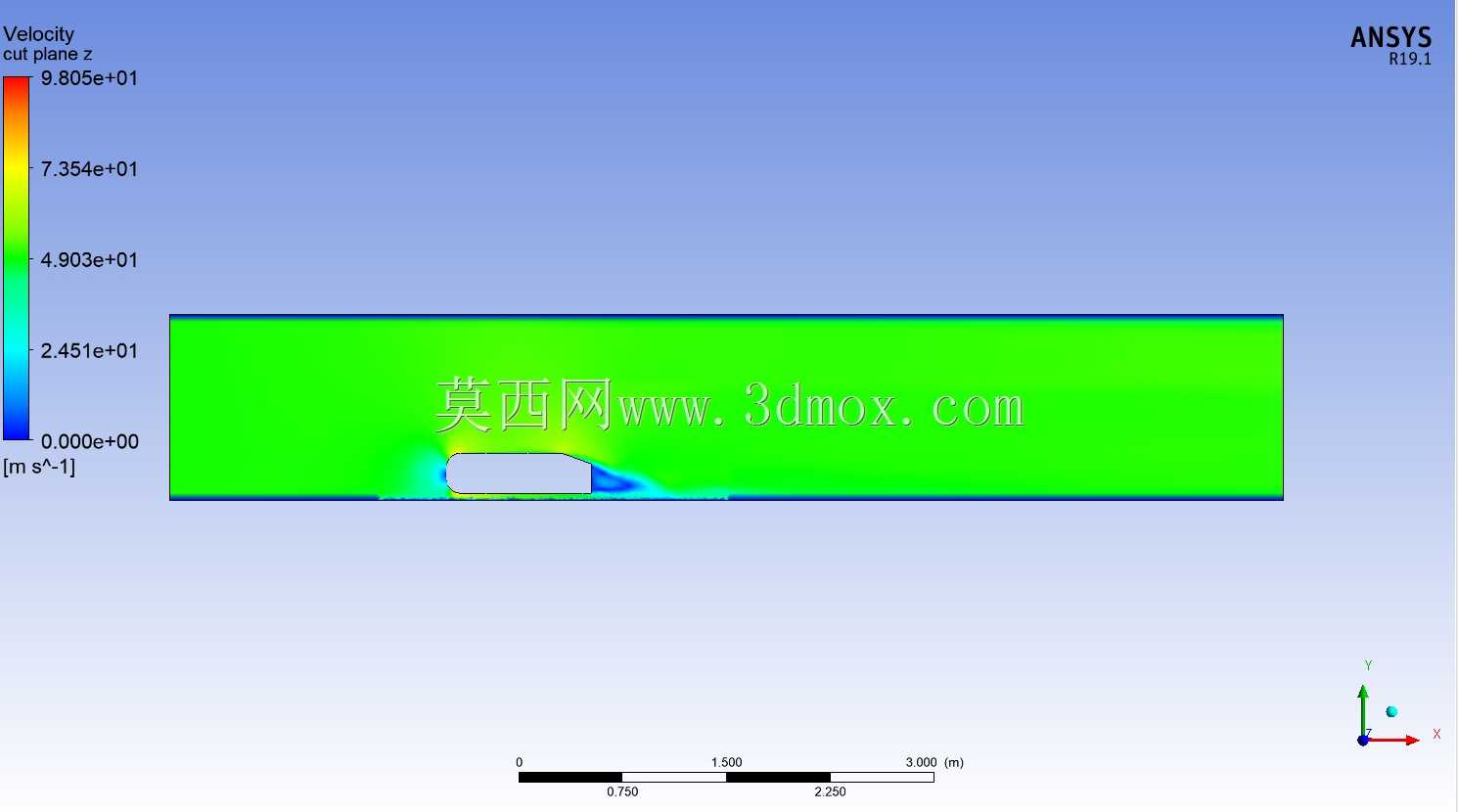

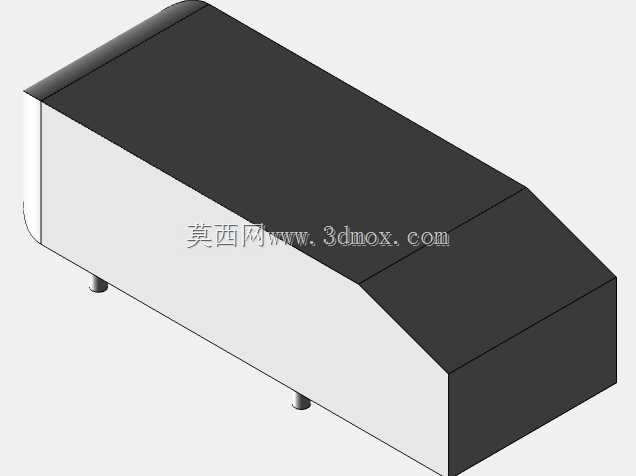

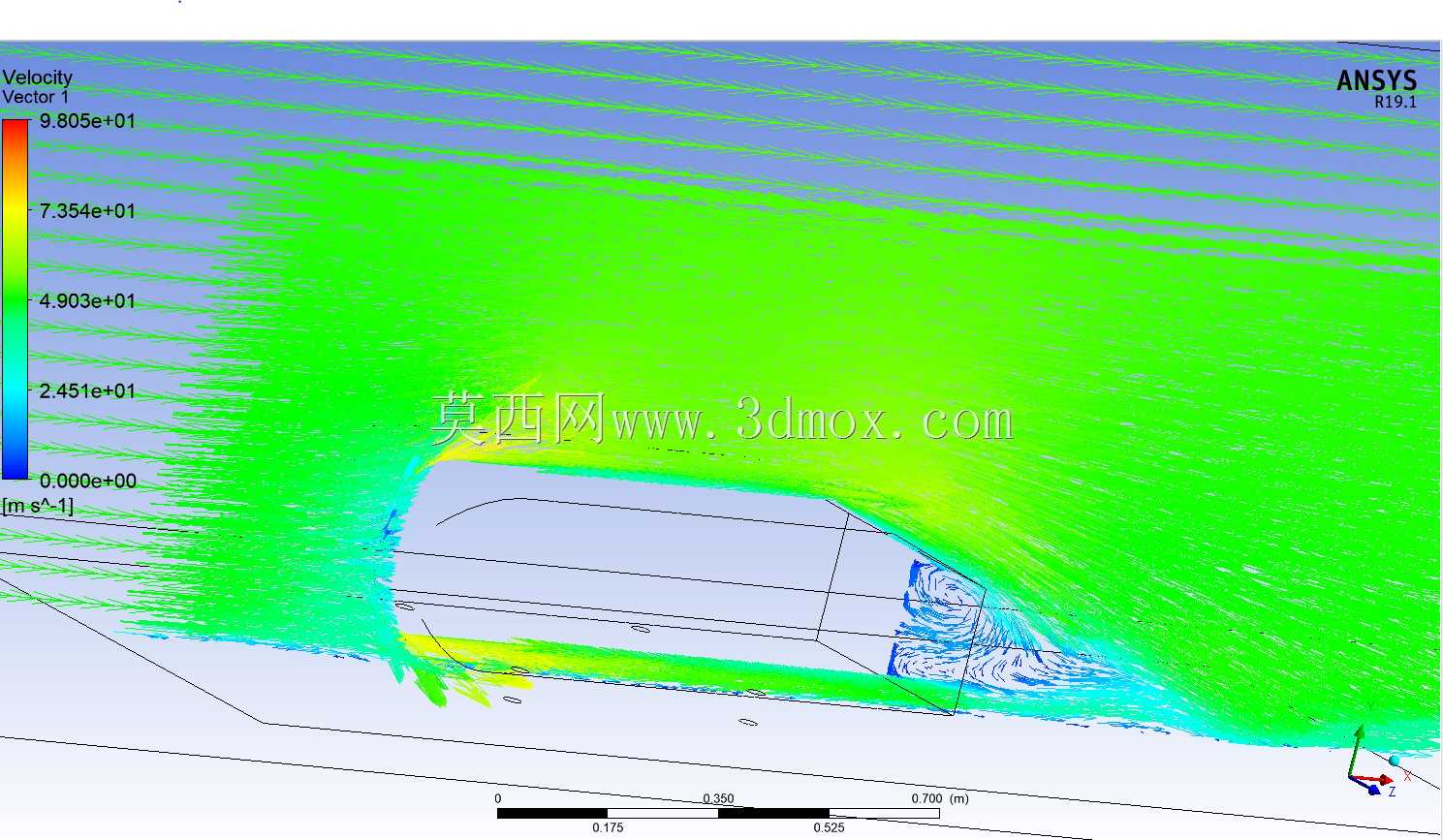

该机构是流体力学仿真与风洞试验领域常用的标准验证模型，主要用于汽车空气动力学相关的流场特性标定、CFD算法验证、湍流模型精度校验场景，在整车研发前期的气动性能开发环节，可作为基准模型完成仿真流程的可信度验证，也可用于教学场景下的流体力学原理演示，帮助从业者理解钝体绕流、尾涡结构、流动分离等典型空气动力学现象。从结构设计逻辑来看，整体采用简化的钝体构型，背部带有固定倾角的斜切面，这一设计是为了复现乘用车尾部的典型流动分离特征，模型表面做了连续光滑过渡处理，避免局部微小凸起对流场造成额外干扰，保证试验与仿真结果的可复现性。模型的主体段为等截面矩形结构，前端做了圆角过渡处理，来模拟实车车头的来流引导效果，减少前端尖锐棱角带来的非必要流动分离，让来流能够平顺附着在模型上表面与侧面，和实际车辆行驶时的来流状态保持一致。在安装边界上，模型底部预留了标准的安装定位面，可直接固定在风洞试验段的支撑平台或者仿真计算的固定壁面边界上，底部与支撑面之间的间隙按照标准试验要求设定，避免间隙流对尾部流场结构造成干扰，整体外形尺寸严格遵循行业通用的艾哈迈德体标准比例，长度、宽度、高度以及背部倾角的参数匹配通用试验规范，可直接对接不同仿真软件与风洞设备的试验要求，无需额外调整尺寸比例。从功能特性来看，该模型能够清晰呈现尾部的一对反向旋转拖曳涡结构、斜切面处的流动分离与再附现象，可用于统计不同来流速度下的气动阻力系数、升力系数，对比不同湍流模型、网格划分方案对仿真结果的影响，帮助工程人员校准仿真设置参数，在实际使用中，不管是做外流场的速度云图分析、压力分布测绘，还是做尾流区的速度矢量观测，该模型都能提供稳定可重复的流场特征，其结构没有多余的复杂细节，既能够降低仿真计算时的网格划分难度，也能减少风洞试验时的模型加工成本，同时保证流场特征不会因为结构简化而出现失真。在实际工程应用中，很多车企的空气动力学团队在搭建新的CFD仿真流程时，都会先用该模型完成基准验证，确认仿真设置的准确性后再开展实车模型的仿真计算，高校的流体力学相关专业也会采用该模型作为教学案例，让学生直观理解钝体绕流的典型特征，模型的结构设计充分考虑了试验与仿真的双重需求，所有边角的过渡半径、各段的长度比例都经过行业多年的验证，能够保证不同场景下获取的流场数据具备可比性。
