家用甘蔗制酒换热处理装置结构设计

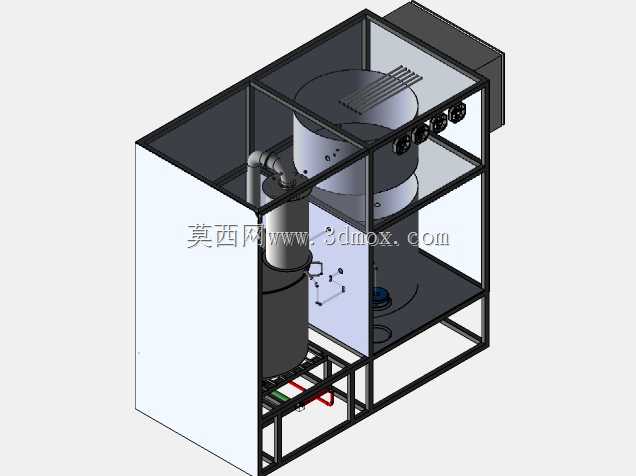

这套装置面向小型自酿甘蔗酒生产场景设计，核心功能是完成酒精蒸馏过程中的热量交换与气液分离，适配家庭作坊式的小规模制酒作业需求，无需配套大型工业厂房的安装条件，可直接放置于普通民用作业空间内使用。整体采用方管焊接框架作为承载主体，框架做分层隔断设计，将换热罐体、管路组件、储液腔体分别布置在不同层级的安装位上，既避免各部件运行时的干涉问题，也方便日常检修时快速拆解对应模块，无需整体挪动设备。核心换热单元采用立式圆柱罐体结构，罐体内部排布多组平行换热流道，蒸馏产生的酒精蒸汽从罐体下部进入，在流道内与冷却介质完成热量传递后冷凝为液态，顺着罐体下部的导流管路汇入储液区，冷却介质的进出管路沿框架左侧竖向布置，接口处预留标准管螺纹连接位，可直接对接家用自来水管路或者小型冷却循环水箱，无需额外定制转接头。设备侧部预留的操作面板位集成了流量调节、温度观测的安装点位，可根据实际出酒状态调整冷却介质流量，控制冷凝效率，避免因冷却不足导致的酒精蒸汽逸散，或是冷却过度造成的能源浪费。框架底部预留了100mm的离地间隙，既可以避免地面潮气对底部管路的腐蚀，也方便在设备下方放置接酒容器，适配不同高度的储酒器具摆放。整体外轮廓尺寸控制在1200mm*800mm*1600mm范围内，安装时仅需预留周边150mm的操作检修空间即可，无需额外做地基固定，依靠框架自身重量即可保持运行稳定。设计时针对家用场景的使用特点，将所有高温管路都布置在框架内侧，靠外的侧面加装防护隔板，避免操作时误碰高温部件造成烫伤，同时所有管路连接位都做了密封冗余设计，减少酒精蒸汽泄漏的风险，适配非专业操作人员的日常使用需求。
