砖砌换热式烘焙加热炉结构设计

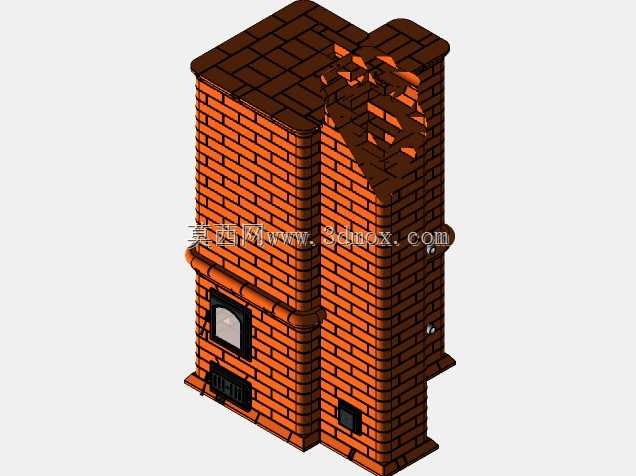

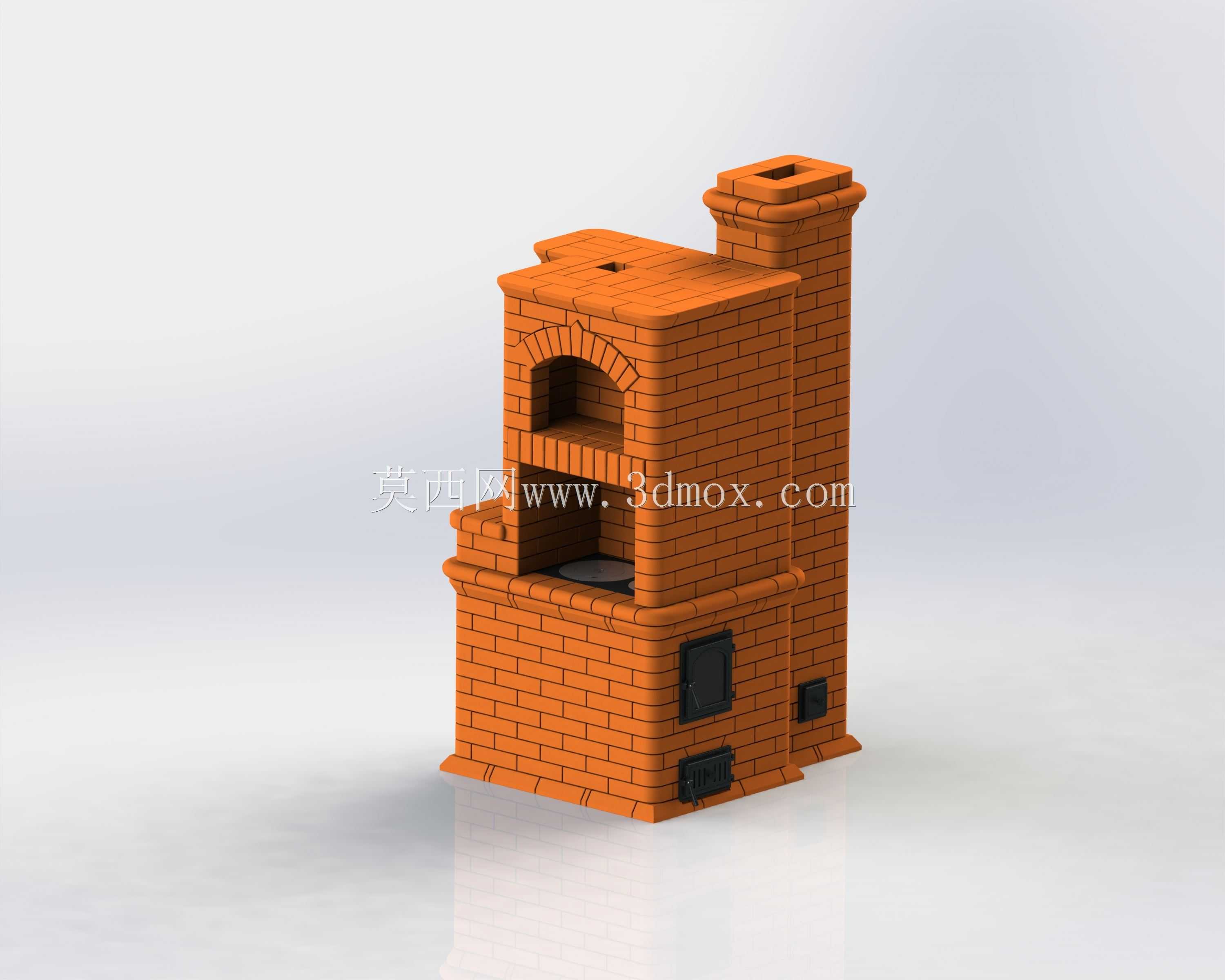

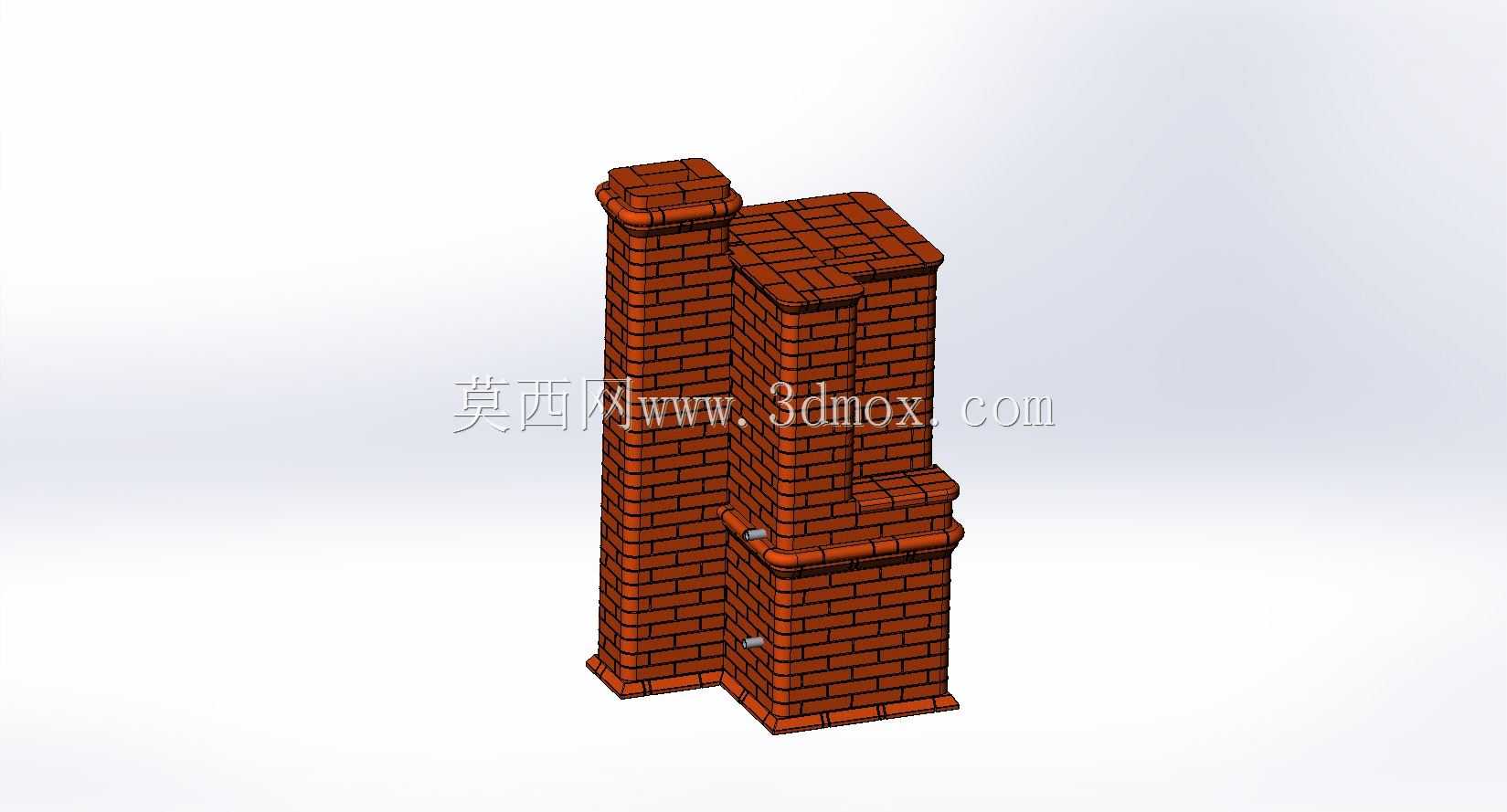

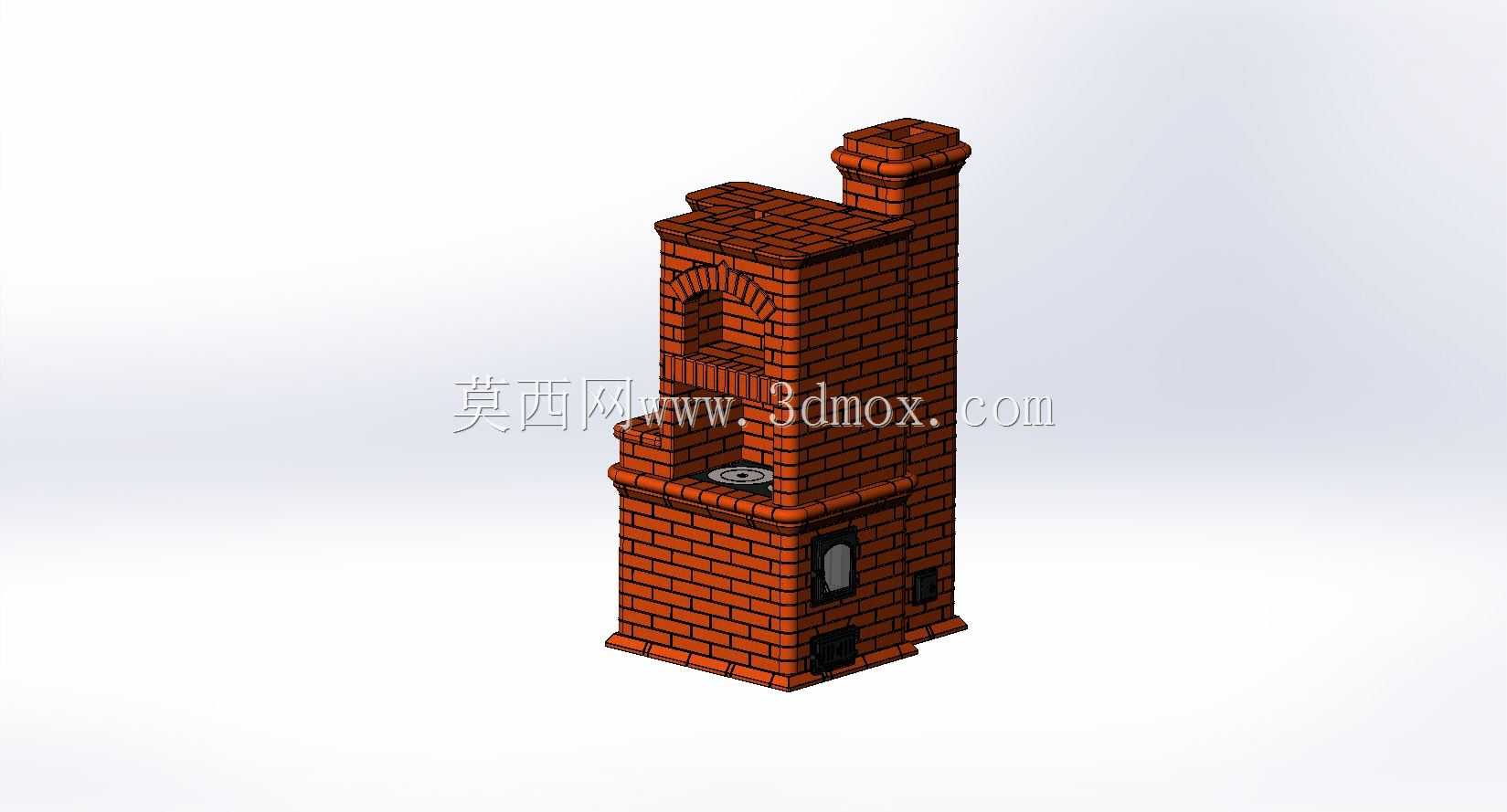

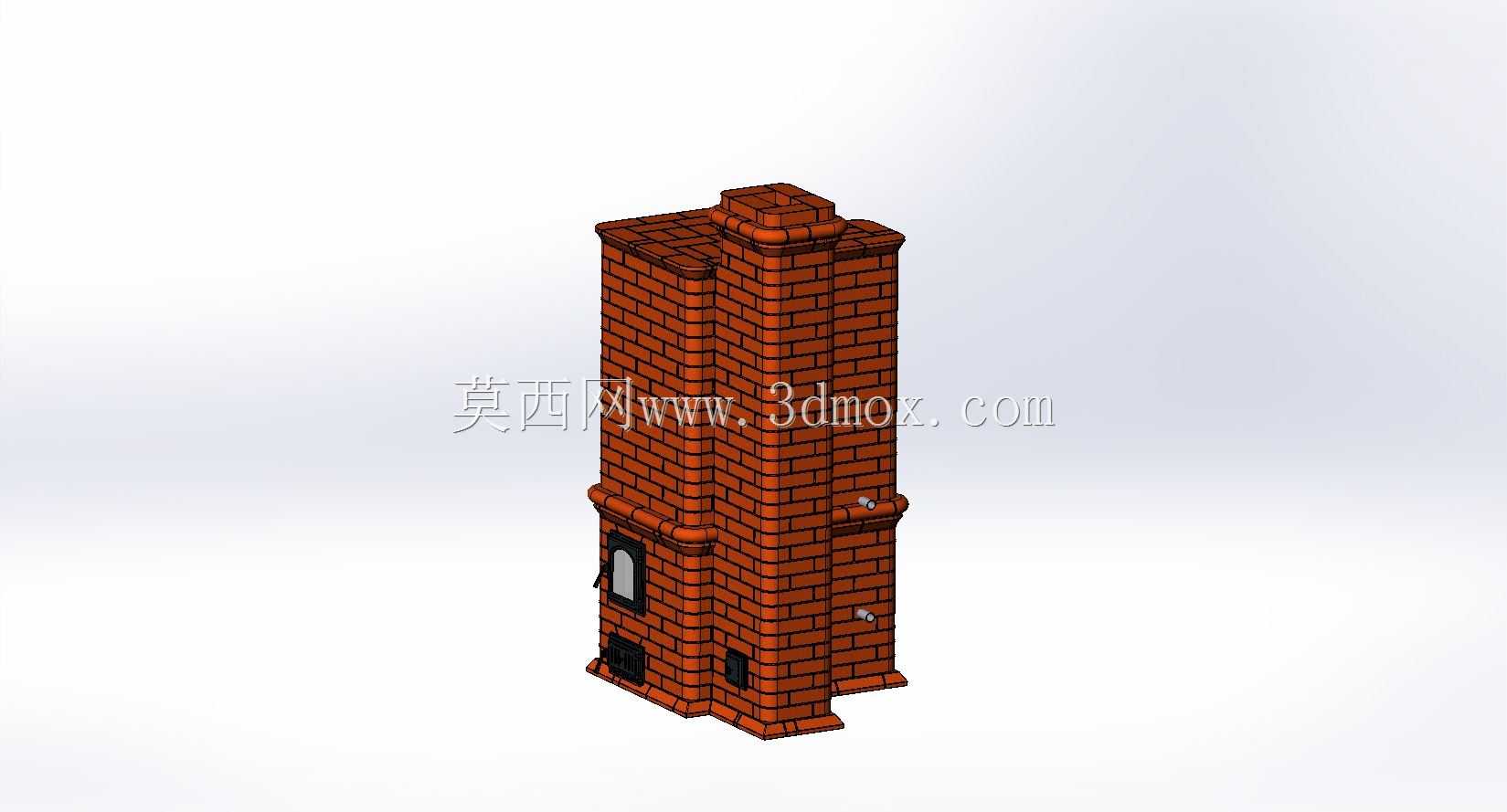

该砖砌换热式烘焙炉主要面向小型食品加工作坊、民宿餐饮、手工烘焙工坊等场景，可完成面包、饼类、坚果等食材的低温烘焙与恒温烤制，内置的热交换结构能够将燃烧烟气的余热回收至助燃风路，降低排烟热损失，同时避免燃烧烟气直接接触烘焙腔食材，保障食品加工卫生。炉体整体采用红砖砌筑的外观结构，三维建模阶段对每一层砖的排布做了实体阵列处理，砖缝间隙、拱顶弧度、烟囱接口位置均按实际砌筑工艺还原，结构工程师在建模时优先考虑炉体的热膨胀余量，砖砌层与内部换热芯体之间预留了耐热填充层的安装空间，防止长期高温运行后砖体开裂。设备正面设置拱形烘焙操作口，开口尺寸适配常规烘焙烤盘取放，操作口下方预留清灰口与调风板安装位，侧面设置两个检修小门，分别对应换热腔清灰与风道调节，高耸的烟囱结构既提供燃烧所需的自然抽力，也形成设备的标志性外观。从安装边界来看，炉体底部为方形承重基座，占地面积适配小型商用厨房的边角布置，基座底部需做耐热隔热垫层，避免高温传导至地面；烟囱顶部需伸出屋面并满足防雨防风要求，烟囱与屋面接触位置需做防火隔热处理。设计过程中，热交换芯体采用迂回流道布置，高温烟气在芯体一侧流道流通，待加热的助燃空气在另一侧流道完成预热，预热后的空气进入燃烧室可提升燃烧效率，降低燃料消耗。烘焙腔位于换热芯体上方，热量通过砖砌蓄热层均匀传导至腔体内，避免局部明火直烤造成的食材焦糊，蓄热层的厚度经过热平衡核算，能够在停止加料后维持较长时间的烘焙温度，适合批量连续烘焙作业。炉体各功能口的边框均做了加厚处理，可耐受长期开关操作的磨损，所有外部金属配件均选用耐热铸铁材质，适配高温工作环境。建模时对砖体的排布做了错缝处理，还原真实砖砌结构的受力特性，拱顶位置采用楔形砖阵列，保证拱形结构的承重能力，烟囱与炉体的连接位置做了加厚砖层，提升结构稳定性。
