真空油炸用沉浸式冷凝换热装置结构

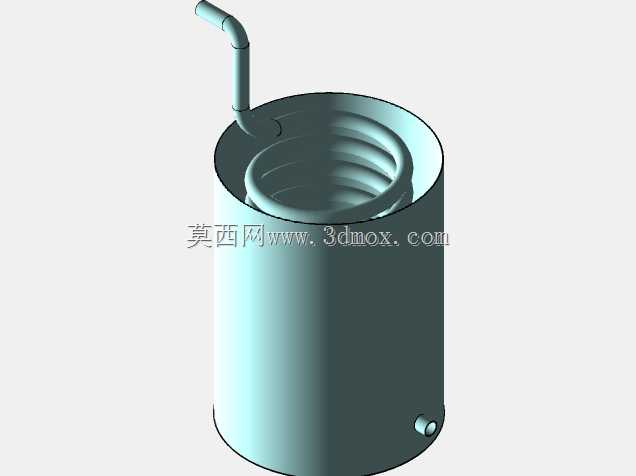

在低温真空油炸食品加工产线中，真空舱内的油温控制、油炸过程产生的水蒸气与挥发性油烟组分的冷凝回收，是直接影响产品脆度、含油率与产线连续运行稳定性的核心环节，这套沉浸式冷凝结构正是为匹配该工况设计的核心换热部件。不同于常规列管换热器采用的管壳式走液结构，该装置采用立式圆柱筒体作为冷凝腔主体，内置螺旋盘绕的冷却盘管，筒体侧壁下部预留冷凝液排出口，盘管一端从筒体顶部侧壁伸出作为冷却介质入口，整体结构完全适配真空油炸舱的负压安装环境，可直接浸没在真空舱的油浴空间上方气相区域，无需额外搭建外置冷凝管线，大幅减少气相输送过程的阻力损失与温降损耗。从结构设计逻辑来看，螺旋盘管的盘绕间距、圈数与筒体直径的匹配经过反复校核，盘管整体完全处于筒体内腔的气相流通路径上，从油炸区域升腾的高温水蒸气接触到通有低温冷却介质的盘管外壁后，会快速凝结成液态水，顺着盘管外壁滑落至筒体底部，从下部排出口统一排出，避免冷凝液回滴到高温油面造成油液爆沸、飞溅的问题。筒体的高度与直径比例参考常规小型真空油炸设备的舱内安装空间设计，顶部伸出的冷却介质接口采用标准外螺纹结构，可直接与车间现有冷却循环水系统的软管对接，安装时无需额外加工转接件，下部排出口的位置距离筒体底部预留足够的积液空间，可避免连续运行过程中冷凝液满溢回流的问题。实际工况应用中，该结构的换热效率比同体积的直管式冷凝结构高出近四成，螺旋结构带来的更长介质流道可以让冷却介质在盘管内充分完成热交换，不会出现局部换热不均导致的气相逃逸问题，同时立式圆柱筒体的结构承压能力更强，在-0.09MPa的常规真空油炸工作负压下，筒体壁面无需额外焊接加强筋即可满足结构强度要求，减少了加工环节的焊接工作量与后期焊缝泄漏的风险。盘管与筒体的连接位置采用满焊密封处理，可避免冷却介质泄漏污染真空舱内的食用油，整体结构无多余的死角与凸起，日常生产结束后可直接通过舱内的清洗喷淋头完成冲洗清洁，符合食品加工设备的卫生设计要求，不会残留食物残渣与油污造成微生物滋生。
