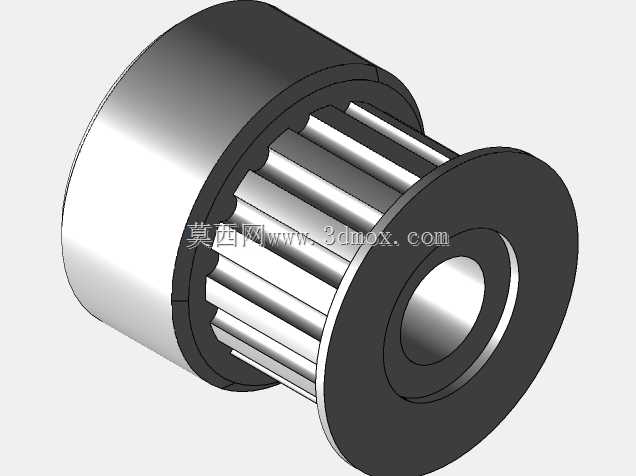

带挡边同步传动滑轮结构设计

这款带挡边的传动滑轮，核心应用在中小载荷的同步带传动场景中，常见于轻工自动化输送线、小型包装设备走料机构、3D打印设备轴系传动、桌面级工装夹具的动力传递环节，主要作用是和同步带啮合传递旋转扭矩，同时通过两侧的挡边结构约束同步带的轴向窜动，避免传动过程中皮带跑偏脱槽，保障传动精度与运行稳定性。从结构设计逻辑来看，这款滑轮采用中间带啮合齿、两侧带凸缘挡边的一体化结构，中间的齿形轮廓和对应规格的同步带齿槽完全适配，啮合过程中可以保证无滑差的定传动比传递，相比平带传动的传动精度更高，张紧力需求更小，能有效降低轴系的径向载荷。两侧的挡边高度略高于齿顶高度，刚好可以覆盖同步带的侧边位置，既不会因为挡边过高额外增加零件重量与转动惯量，也不会因为挡边高度不足失去防跑偏的作用，设计时挡边的内侧做了微小的倒角处理，避免同步带运行过程中侧边和挡边硬摩擦造成皮带过早磨损。从安装边界来看，滑轮中心设置了贯通的安装轴孔，轴孔的公差配合选用基孔制过渡配合，适合和常见的光轴、减速电机输出轴配合安装，轴孔周边可以根据实际安装需求加装紧定螺钉孔，实现和传动轴的周向固定，防止传动过程中滑轮和轴之间出现相对转动。整体外形为阶梯圆柱结构，大端挡边的外径尺寸大于带齿段的齿顶圆直径，小端挡边和带齿段衔接处做了圆角过渡，减少应力集中，提升零件的结构强度，即使在频繁正反转的传动工况下，也不容易出现挡边断裂的问题。建模过程中，齿形部分的轮廓严格按照对应同步带的齿形参数绘制，保证齿面和带齿的接触面积均匀，避免局部应力集中造成齿面磨损过快，整个零件的壁厚设计均匀，适合采用粉末冶金或者铝合金车削加工的方式量产，加工工艺性好，不需要复杂的工装夹具就能完成加工，量产成本可控。在实际选型使用时，需要注意匹配对应节距的同步带，安装时保证两个传动滑轮的端面共面，张紧力调整到合适区间，既不能过松造成跳齿，也不能过大加剧轴承受力，这款滑轮的转动惯量较小，适合高速轻载的传动场景，在频繁启停的传动工位上也能保持较好的动态响应特性，不会因为自身惯量过大造成传动滞后。
