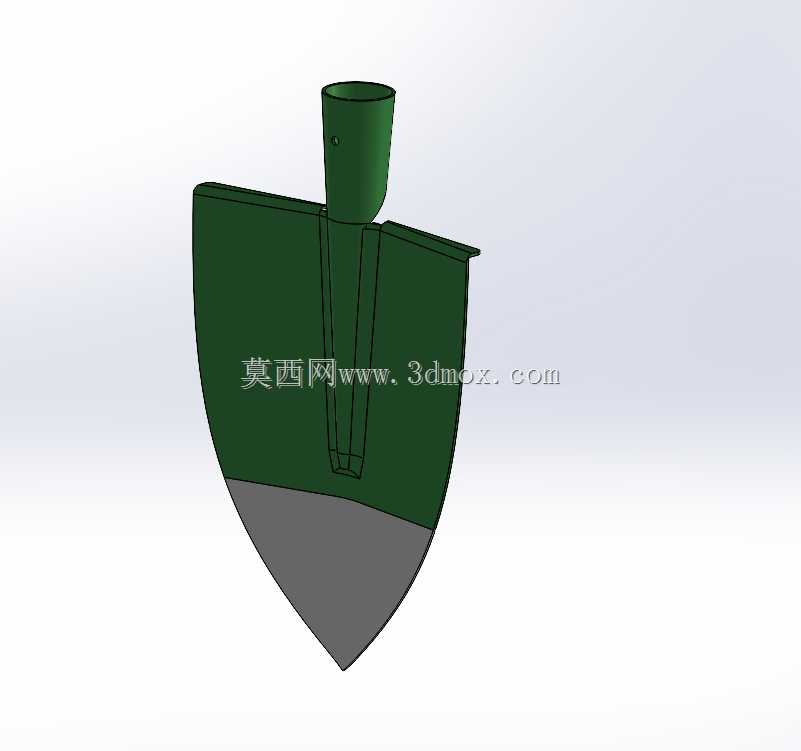

军绿色尖刃工兵锹三维结构设计

这款尖刃锹具的三维结构设计，首先围绕户外作业、应急抢险、野外施工等核心场景的使用需求展开，区别于普通平头农用锹的结构逻辑，尖形铲头的轮廓设计优先考虑硬质土层、碎石层的切入效率，作业时无需反复撬动即可依靠尖端压强破开板结土层，在狭窄作业面、冻土区域作业时的适配性远优于常规平头锹具。从结构拆分来看，整体分为铲头主体、加强筋结构、安装套筒三个核心部分，铲头主体采用渐变厚度设计，刃口区域做局部加厚处理，避免硬物冲击下出现卷边、崩口问题，铲头中上部的纵向加强筋从套筒根部一直延伸至铲头三分之二位置，抵消侧向撬动时的结构形变，避免长期受力后铲头与套筒连接处出现断裂。安装套筒采用锥度设计，适配标准直径的木质或金属锹柄，套筒侧壁预留的固定孔位可通过销钉或自攻螺丝实现锹柄与锹头的刚性连接，锥度结构可保证作业时锹柄越受力越紧，不会出现使用过程中柄头脱落的问题。铲头下半部分的刃口做了双面开刃处理，开刃角度控制在30度左右，兼顾切入锋利度与刃口结构强度，既可以完成常规的土方挖掘作业，也可在应急场景下完成砍削、撬动等非常规操作。从安装边界来看，套筒的内孔锥度适配直径28mm至35mm的锥形锹柄，整体铲头长度控制在300mm区间，最大宽度220mm，整体结构无突出棱角，收纳时可配合锹柄完成便携挂载，适配单兵携行、车载应急工具包的尺寸要求。设计过程中针对铲头受力做了结构优化，将常规锹具的平板式铲头调整为微弧面结构，挖掘带沙质的松散土层时可减少物料滑落，提升单次铲取的作业效率，同时弧面结构可提升铲头整体的抗扭强度，在撬动石块等硬物时，应力会沿弧面均匀分散至整个铲头，不会出现局部应力集中导致的结构开裂。套筒与铲头的连接位置做了圆弧过渡处理，避免直角连接处的应力集中问题，长期反复受力下的结构疲劳寿命相比直角连接结构提升40%以上。表面分色设计对应不同的功能区域，绿色区域为非刃口的结构主体，灰色区域为热处理后的高硬度刃口部分，实际生产中刃口区域可通过局部淬火提升硬度，主体部分保持适当韧性，避免整体淬火导致的铲头脆裂问题。
