多孔辐板式直齿圆柱传动齿轮结构

项目分类:3D模型 发布时间:2021-08-17 ID:237791
  • 多孔辐板式直齿圆柱传动齿轮结构
  • 多孔辐板式直齿圆柱传动齿轮结构
  • 多孔辐板式直齿圆柱传动齿轮结构

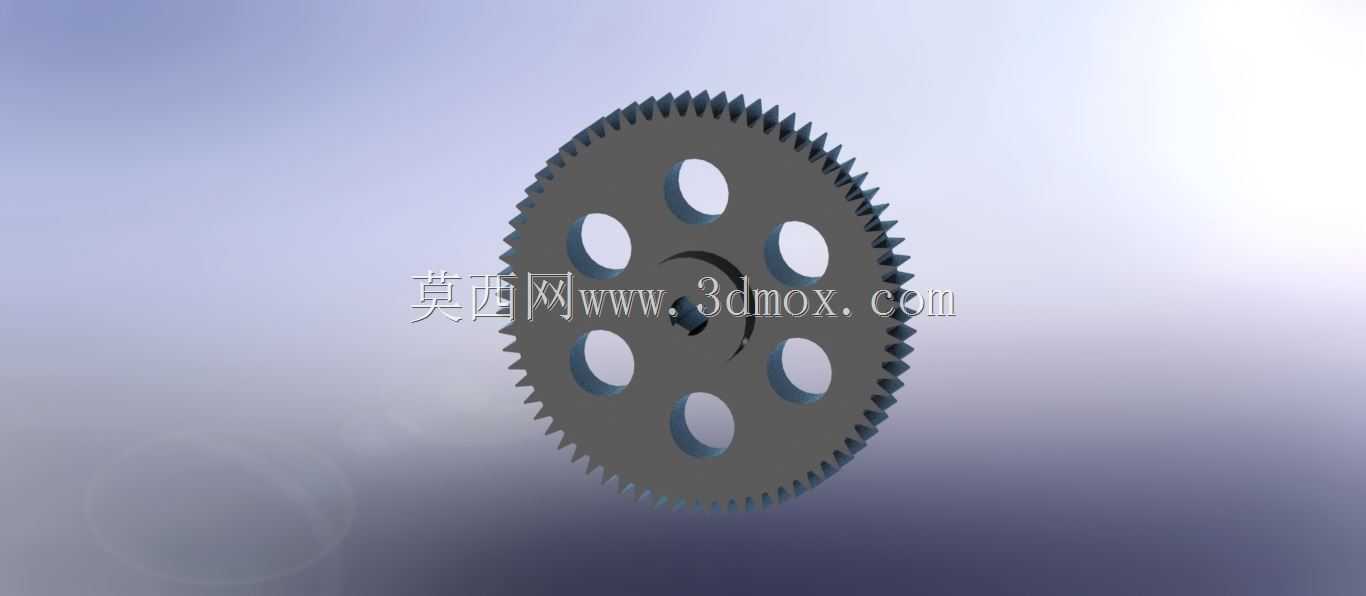

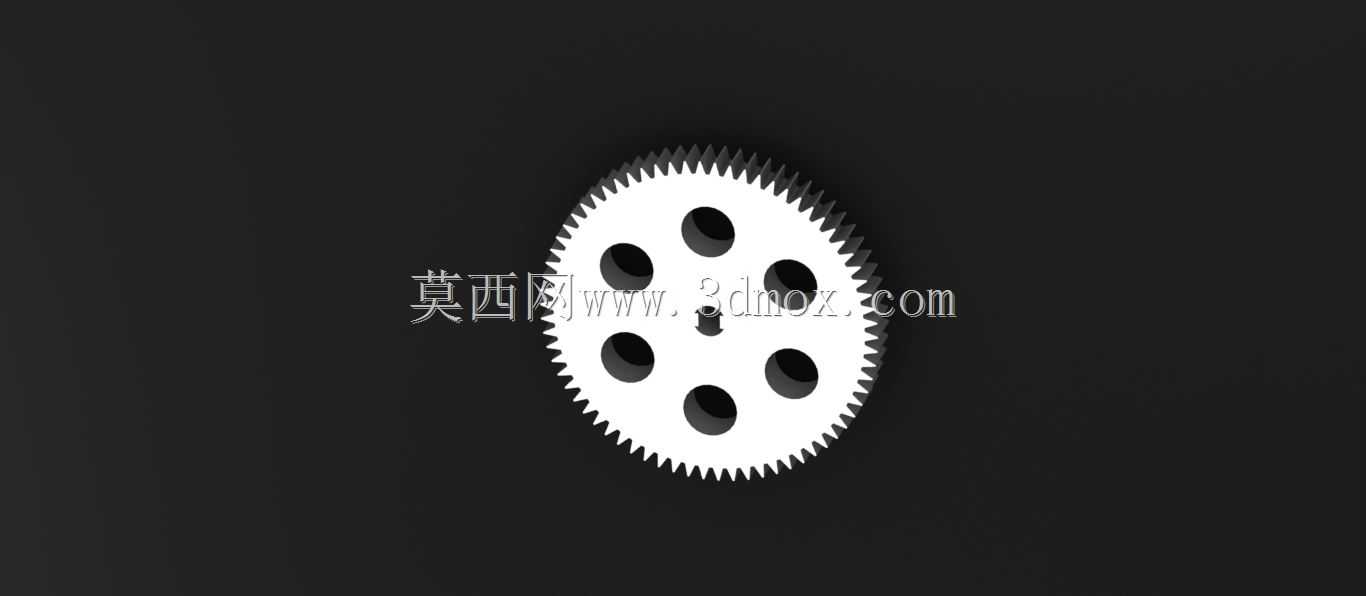

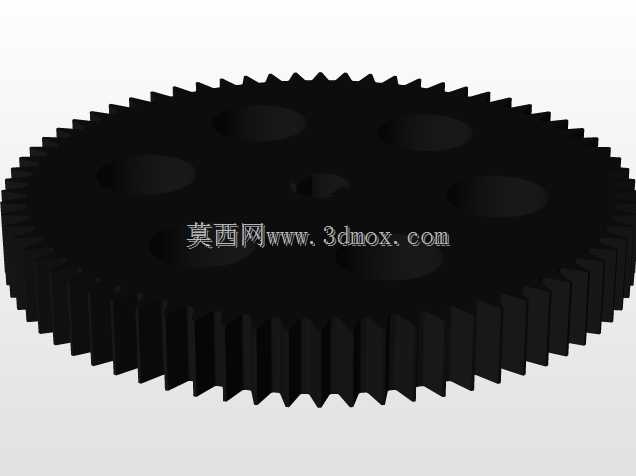

这类多孔辐板式直齿圆柱齿轮,常应用在中小载荷的传动链路中,比如轻工输送设备的动力传递单元、小型机床的进给传动组、农用机械的辅助传动机构里,承担转速匹配、扭矩传递的核心作用,相比实心齿轮能有效降低自身转动惯量,减少传动过程中的无用功耗,同时兼顾结构强度要求。从设计思路来看,轮缘部分采用等厚度结构,齿廓按照标准渐开线齿形加工,保证啮合过程中传动比恒定,降低啮合冲击与噪音;辐板上均匀开设六个圆形减重孔,孔位沿齿轮中心圆周均布,既不会破坏辐板的受力均匀性,又能在满足扭转强度、弯曲强度的前提下大幅削减整体重量,减重孔的边缘做了小圆角过渡,避免应力集中导致的辐板开裂风险。轮毂部分设计有与传动轴配合的中心孔,孔侧预留键槽安装位置,可通过平键实现与轴的周向固定,传递额定扭矩时不会出现相对滑移。实际选型安装时,需要注意齿轮的齿顶圆直径要匹配安装腔的内部空间,避免转动时与周边的机架、护罩发生运动干涉;齿轮的端面跳动、径向跳动公差要控制在对应精度等级要求内,保证啮合时齿面接触面积符合规范,减少偏磨导致的齿面失效。这类齿轮在传动系统布置时,通常与同模数的直齿轮配对使用,中心距要严格按照两齿轮分度圆半径之和设定,保证齿侧间隙处于合理范围,间隙过大会导致换向冲击,间隙过小则会出现卡齿、润滑不良加剧磨损的问题。辐板上的减重孔除了减重作用,还可在装配时作为工艺孔使用,方便工装卡具夹持完成齿面加工、动平衡校正工序,对于转速较高的应用场景,还能通过减重孔添加平衡配重块,将齿轮的动平衡精度调整到允许范围内,降低运转时的振动幅度。齿宽的设计结合传递扭矩大小选定,在满足齿面接触强度、齿根弯曲强度的前提下,不会过度增加轴向安装尺寸,适配紧凑结构的传动箱布局。日常运维中,这类齿轮的啮合部位需要定期加注润滑脂或者齿轮油,在齿面形成油膜减少金属直接接触,延长齿轮的使用寿命,尤其是在多粉尘的工况下,需要配合密封护罩使用,避免硬质颗粒进入啮合区域造成齿面擦伤、点蚀等失效问题。
