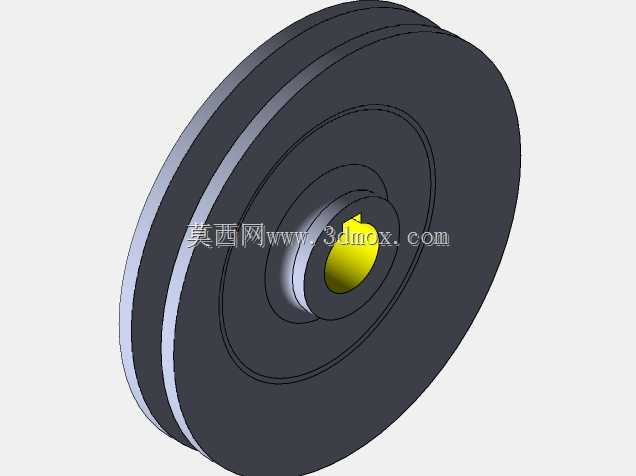

带键槽安装孔单槽V型传动滑轮

这款轮体零件是机械传动系统中常见的挠性传动配套部件，主要用于配合V型截面传动带完成动力的跨距传递，在轻工输送设备、小型农机传动组、台式加工设备的动力传输结构中都有广泛适配场景。从结构设计来看，轮体外缘加工有单道等截面V型槽，槽壁角度匹配标准V带的侧面夹角，工作时依靠槽壁与传动带侧面的静摩擦力传递扭矩，相比平带轮能提供更大的接触正压力，减少传动打滑概率，适合中小扭矩的定比传动场景。轮体中心设计有带平键键槽的安装通孔，键槽的尺寸公差按照常规轴孔配合要求设定，安装时可通过平键实现与传动轴的周向固定，避免轮体与轴之间出现相对转动，保证动力传递的同步性；中心孔的轴向长度与轮体整体厚度匹配，安装时可通过轴肩或者轴端挡圈实现轴向定位，不需要额外设计复杂的固定结构，拆装维护十分便捷。轮体的径向结构采用多层台阶式设计，从外缘槽底到中心安装孔之间设置有多层环形减重台阶，在保证轮体整体结构强度、满足槽部受力要求的前提下，尽可能减少了实体材料的用量，降低轮体自身的转动惯量，设备启动和变速时的动态响应更平稳，也能减少传动轴的附加径向载荷。设计过程中，V型槽的槽深、槽口宽度都严格匹配对应型号V带的尺寸规范，保证传动带嵌入槽内后，带的顶面与轮缘端面基本齐平，既不会因为槽过浅导致传动带外露打滑，也不会因为槽过深造成带体与槽底接触摩擦，加剧带体磨损。轮体的两个端面都做了倒角处理，去除加工毛刺，安装时不会划伤操作人员，也能避免应力集中导致的轮体开裂。从安装边界来看，轮体的最大外径适配常规中心距的传动组布局，安装时只需要保证两传动轴的平行度符合要求，V型槽的中心平面与配对带轮的槽中心平面重合，就能保证传动过程中带体不会出现偏磨，延长传动带的使用寿命。这类滑轮在实际使用中，通常不需要额外的润滑维护，只要定期检查V带的张紧程度、槽面的磨损情况即可，结构简单可靠，故障率极低，是中小功率机械传动结构中性价比极高的传动部件。建模过程中对轮体的各部分圆角、倒角都做了还原，键槽的位置公差、槽壁的表面粗糙度要求都在模型特征中有所体现，可直接用于装配验证、工程图导出或者加工工艺编制。
