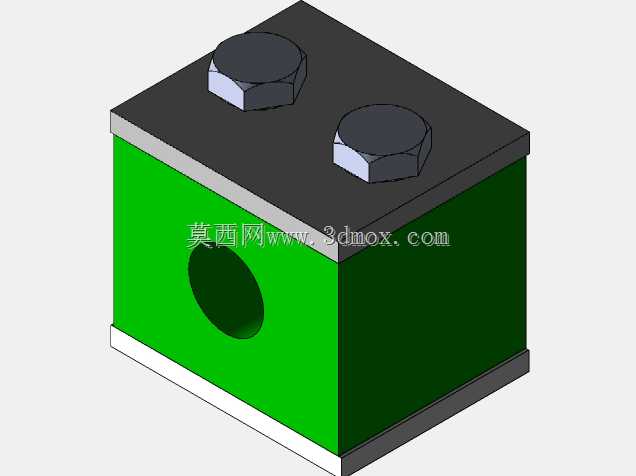

12mm管径简易夹紧式管夹固定座

这款夹紧式管固定座主要面向气动管路、小型液压油路、设备走线防护等场景的管缆固定需求，在小型自动化设备、实验台架、低压流体输送装置中应用广泛，能够替代传统的扎带、焊接支架等固定方式，避免管路长期受振动出现松脱、磨损移位的问题。从结构设计来看，整体采用分体式夹紧结构，主体为方块式基座搭配上压盖，通过两颗内六角螺栓实现锁紧，基座侧面开设12mm直径的贯通圆孔，供目标管体穿过，上压盖与基座的接合面做了贴合度优化，螺栓锁紧时压盖会对穿入孔内的管体施加均匀的径向抱紧力，不会出现局部应力集中压损薄壁软管或者硬管镀层的情况。设计过程中优先考虑了安装边界的适配性，整体方块结构的底面为平整安装面，可直接通过基座底部预留的安装位固定在设备面板、型材架或者安装基板上，不需要额外加工复杂的适配安装槽，对于安装空间局促的设备内部走线走管场景十分友好，整体外形没有突出的尖锐结构，不会剐蹭周边的线缆或者其他零部件。功能特性上，这种双螺栓锁紧的结构相比单螺栓抱箍的抗振性能更强，在设备持续运行产生小幅振动的工况下，锁紧力衰减速度更慢，日常维护时只需要定期检查螺栓预紧力即可，不需要频繁更换固定件。针对不同材质的管材，比如PU气动软管、尼龙硬管、薄壁铝管，该结构都能通过调整螺栓的锁紧力矩适配不同的抱紧需求，既可以实现完全锁死限制管路轴向窜动，也可以适当调松力矩允许管路在受热膨胀时存在微小的轴向伸缩余量，避免管路长期受内应力出现接口开裂的问题。在实际选型应用时，需要注意安装面的平面度误差不超过0.1mm，避免基座安装后出现形变导致穿管孔同轴度偏差，影响管体穿装的顺畅度，同时锁紧螺栓的预紧力矩需要根据管材材质调整，针对薄壁塑料软管建议力矩控制在合理区间，防止压瘪管体内径影响流体或者线缆的穿装空间。
