G1/8外螺纹环推入式气动快插接头

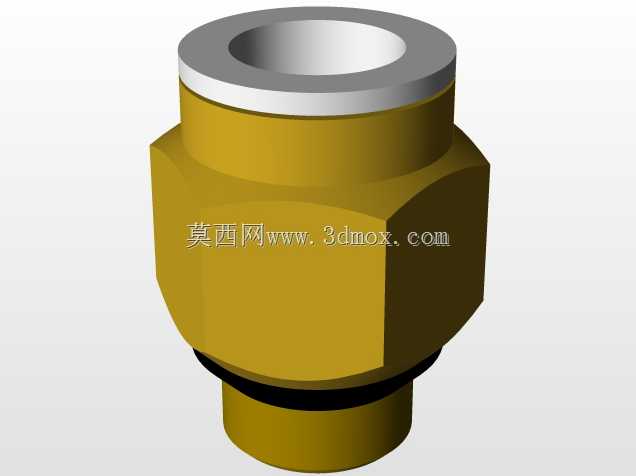

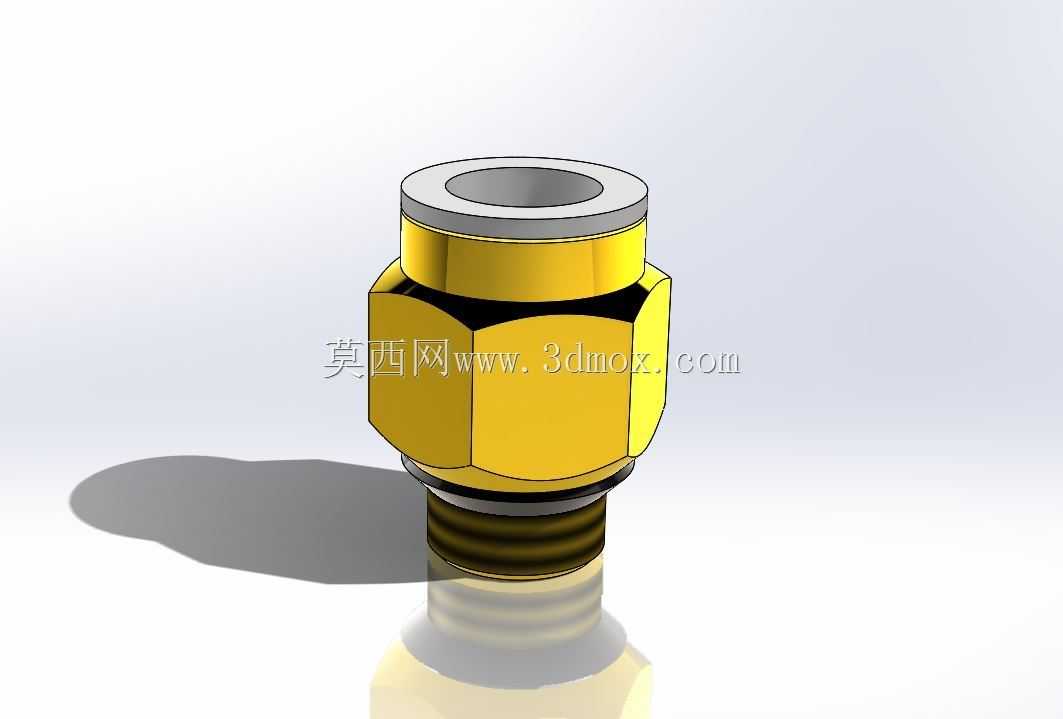

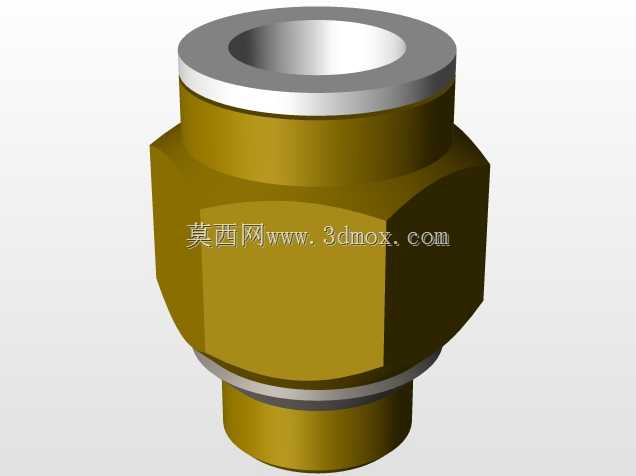

这类环推入式G1/8螺纹适配器，是气动回路搭建里出镜率极高的基础连接件，日常在小型自动化装配工位、轻工包装设备气路、实验室小型气动试验台、小型机械手末端气路分支上都能见到它的身影，主要承担硬质气动管路与带G1/8内螺纹阀岛、气缸气口之间的转接连通作用，不需要额外套丝、缠生料带做额外密封，靠端部螺纹配合自带的密封结构就能完成气路密封，安装效率比传统硬管接头高不少。从结构设计逻辑来看，这款接头采用外六角主体结构，六角对边尺寸适配常规小型开口扳手，安装时可以稳稳施加扭矩，不会出现拧转打滑损伤接头表面的情况，中部的六角段同时也作为安装受力的基准面，拧入对应内螺纹接口时，六角端面贴合安装基准面即可确认拧入深度到位，避免过拧导致螺纹滑牙或者密封失效。上部的环推入式接插端，采用卡环锁紧结构，气管插入时只需要将气管垂直推到底，内部的弹性卡环就会自动卡紧气管外壁，配合内部的密封胶圈实现无泄漏连通，拆卸时只需要按下接插端顶部的释放环，卡环就会松开，就能轻松拔出气管，反复插拔也不会损伤气管外壁，适合需要频繁调整气路布局的调试场景。下部的G1/8外螺纹段，长度控制在常规气动元件内螺纹的标准啮合深度范围内，不会出现拧入过深顶坏阀岛内部流道、或是拧入深度不足导致密封失效的问题，螺纹端部做了倒角导向，对准内螺纹口时可以轻松导入，不会出现螺纹错牙的情况。接头整体的流道做了等径过渡设计，内部没有突兀的变径台阶，压缩空气通过时不会产生额外的紊流噪音，也不会因为流道突变造成不必要的气压损失，对于工作压力在0-1MPa范围内的常规气动回路，这个结构的通径完全可以满足小型气缸、气动吸盘的供气流量需求。外形上接头主体采用金属材质，表面做了镀色处理，具备基础的防锈能力，在车间常规的温湿度环境下长期使用也不会出现表层锈蚀脱落的问题，接插端的释放环和密封件采用耐油橡胶材质，兼容常规气动回路里的压缩空气带少量润滑油雾的工况，不会因为长期接触油雾出现密封件溶胀失效的问题。安装边界上，这类接头因为六角段直径不大，在密集排布的阀岛气口上安装时，相邻接头之间不会出现扳手空间干涉的问题，接插端的轴向尺寸也做了紧凑化设计，安装在狭小的设备内部腔室里也不会和周边的结构件产生碰撞干涉，不需要额外预留过大的安装操作空间，对于空间紧凑的小型自动化设备气路设计来说，这类紧凑结构的接头可以有效降低气路布局的空间占用。
