商用车发动机进排气控制凸轮轴结构

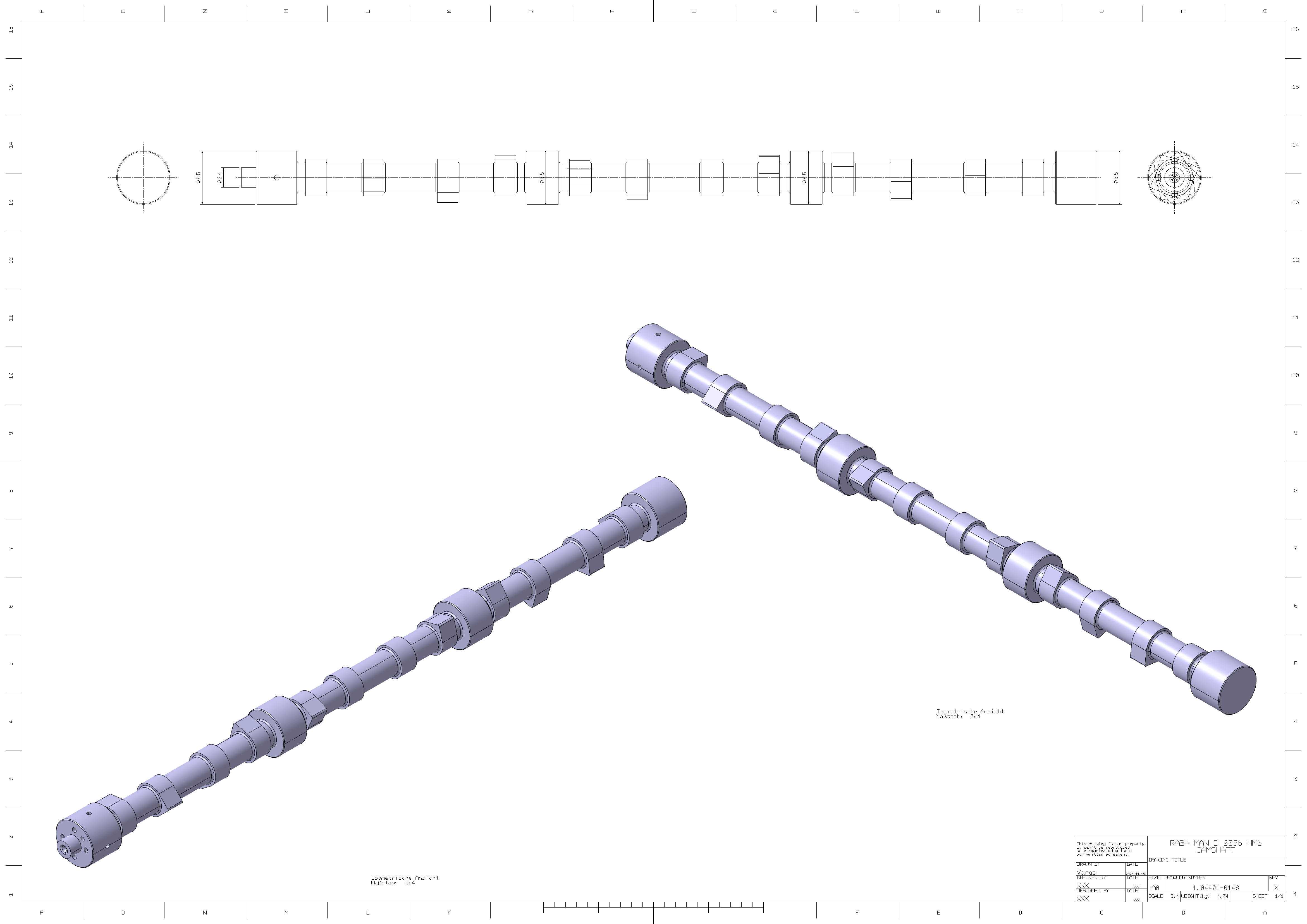

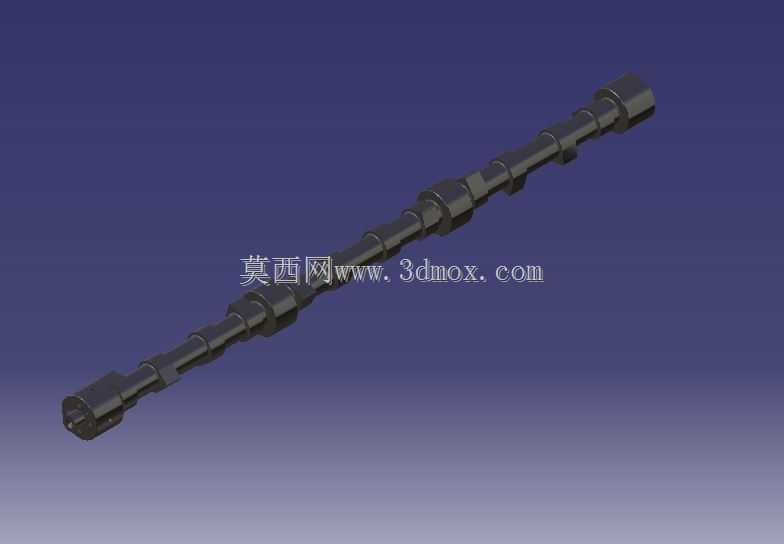

这款凸轮轴主要适配大马力商用车柴油发动机的配气机构，安装在发动机缸盖上部的凸轮轴轴承座孔内，核心作用是按照发动机各缸的工作顺序与配气相位要求，精准驱动进排气门完成定时开启与关闭动作，保证气缸在进气冲程可以吸入充足的新鲜空气，排气冲程彻底排出燃烧后的废气，同时在压缩与做功冲程确保气门完全密封，维持气缸内的工作压力。从结构设计来看，整根轴采用整体式锻造合金钢坯加工而成，沿轴向依次布置多组进排气凸轮型面，相邻凸轮之间设置有轴颈结构，与缸盖内的衬套配合形成转动支撑，避免轴体高速转动时出现挠曲变形。凸轮型线的设计经过动力学仿真优化，充分考虑了气门弹簧的弹力特性、气门运动的惯性力以及配气机构的刚性，在保证气门最大升程满足进气流量要求的前提下，尽可能降低凸轮与挺柱之间的接触应力，减少工作过程中的磨损与冲击，同时避免气门出现飞脱、反跳等异常工况。轴体的一端设计有驱动连接结构，可与正时齿轮或者正时链轮配合，接收来自曲轴的动力，传动比严格保持2:1，也就是曲轴每转动两圈，凸轮轴转动一圈，刚好对应发动机一个完整的工作循环。安装时需要严格对齐各缸的正时标记，保证各缸的配气相位偏差控制在允许的公差范围内，否则会出现发动机动力不足、怠速抖动、气门碰撞活塞等严重故障。轴体上还设计有润滑油道的连通结构，发动机工作时压力机油会通过缸盖内的油道进入轴颈配合面，形成稳定的油膜实现液体润滑，同时部分机油会通过轴体上的油孔输送到凸轮型面与挺柱的接触位置，降低摩擦副的工作温度，减少磨损量。从安装边界来看，整根轴的轴向尺寸与各缸的缸心距严格匹配，凸轮的周向角度对应各缸的发火间隔角，轴颈的直径与同轴度公差满足高速转动的支撑要求，装配时需要按照规定的力矩拧紧凸轮轴轴承盖的固定螺栓，避免轴体出现卡滞或者变形。这类凸轮轴的工作转速范围覆盖发动机从怠速到额定转速的全工况区间，工作过程中承受周期性的接触载荷与冲击载荷，因此型面部分经过表面淬火处理，硬度满足长期耐磨使用的要求，芯部保持足够的韧性，能够承受传动过程中的扭矩载荷，避免出现断裂失效。
