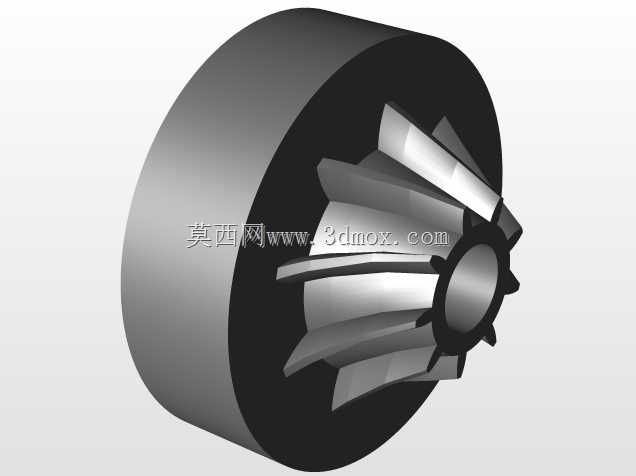

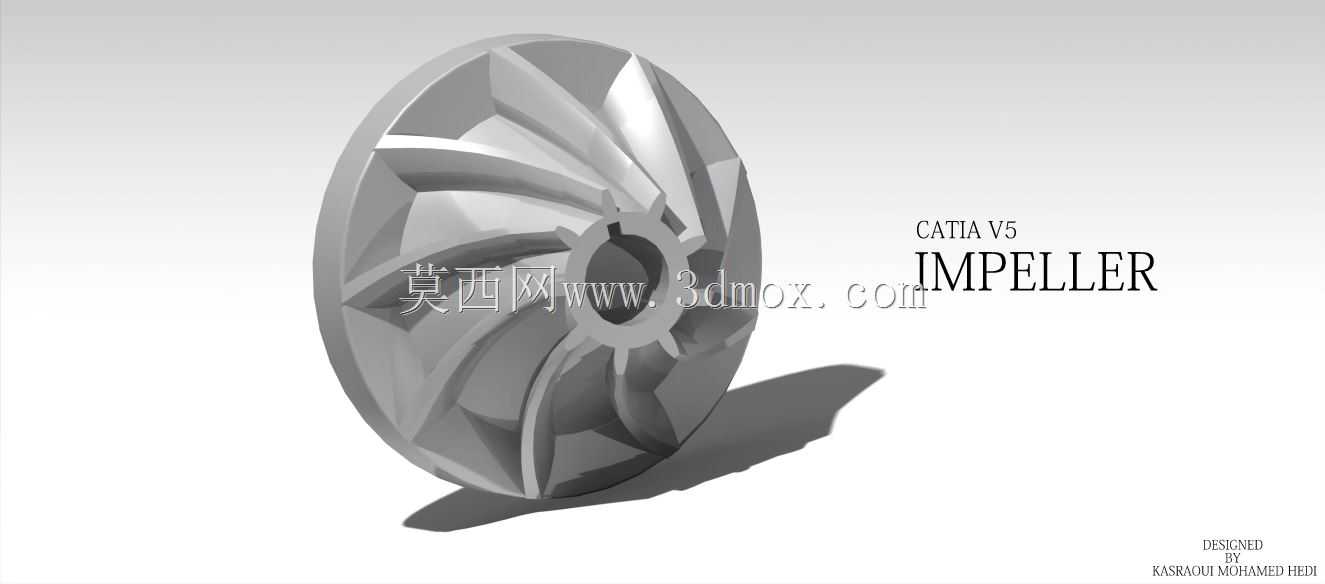

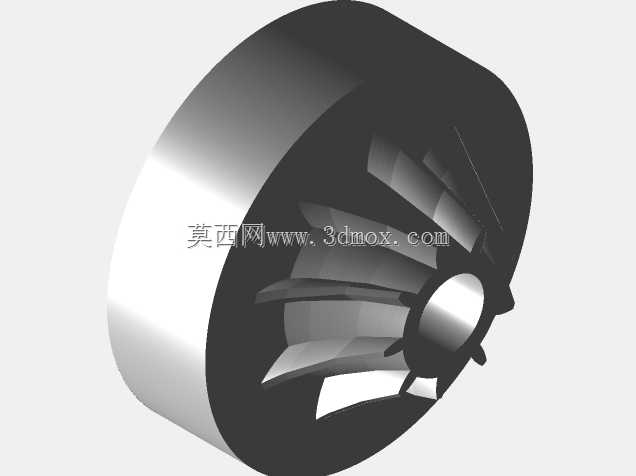

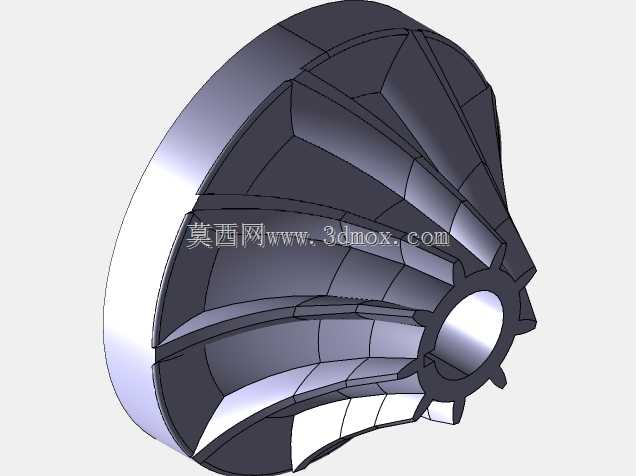

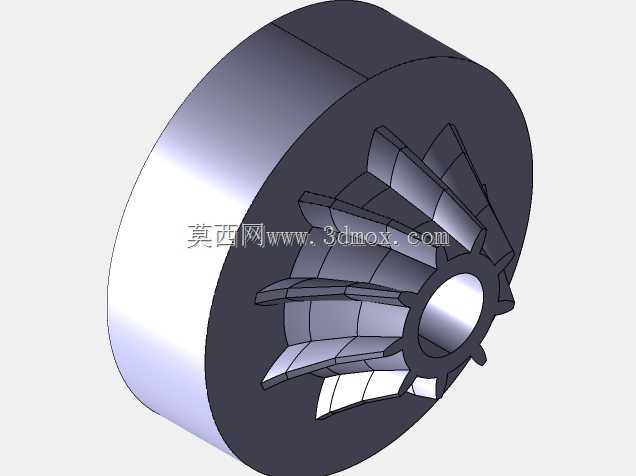

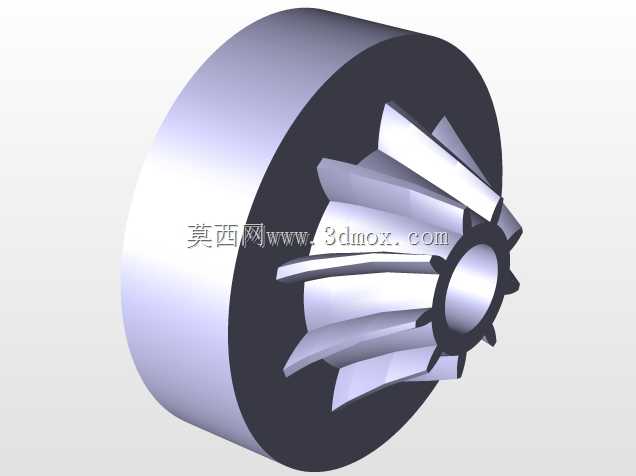

带花键轮毂的后弯式离心叶轮结构

这款叶轮的核心应用场景覆盖流体输送类设备的核心做功单元，在清水输送、化工介质循环、通风增压类设备中都能见到同结构产品的身影，作为设备内唯一对流体做功的部件，它的结构精度直接决定整台设备的运行效率与振动水平。从实际功能来看，叶轮旋转时会通过叶片间的流道对进入轮毂侧的流体施加动能与压能，让流体在离心作用下沿叶轮外缘甩出，后续经蜗壳收集后输送到管路系统中，完成介质的增压输送过程。设计阶段首先要匹配设备的额定流量与扬程参数，确定叶轮的外缘直径、叶片进口安装角与出口安放角，这款叶轮采用后弯式叶片构型，相比前弯叶片运行效率更高，功率曲线更平缓，不会随流量增大出现电机过载的问题，适配多数定速运行的流体输送设备。轮毂位置采用内花键结构作为传动接口，和配套泵轴的外花键配合传递扭矩，相比平键连接，花键配合的对中性更好，能承受更大的交变载荷，高速旋转时的偏心量更小，可有效降低运行时的径向跳动，减少轴承与密封件的额外磨损。安装边界上，叶轮的轮毂轴向定位尺寸需要和泵腔的密封腔位置匹配，叶轮后盖板与泵壳后盖之间的间隙要控制在合理范围，间隙过大会导致介质回流降低效率，间隙过小则可能在运行热膨胀时出现刮蹭，因此建模时轮毂的轴向定位台阶、叶片外缘的径向跳动公差都做了对应约束。叶片采用空间扭曲构型，从进口到出口的型线平滑过渡，减少流体在流道内的脱流与漩涡损失，每个叶片的厚度从根部到外缘逐渐减薄，既保证根部和轮毂连接的结构强度，又能降低外缘的流体阻力，同时做了等强度校核，在额定转速下的应力集中位置都预留了足够的安全系数，避免长期运行出现叶片疲劳断裂的问题。建模过程中对叶片与轮毂、叶片与前后盖板的连接位置都做了圆角过渡处理，减少应力集中的同时，也能降低流体在拐角位置的阻力损失，流道表面的光滑度要求也对应做了结构预留，方便后续工艺处理时降低流道粗糙度，进一步提升运行效率。
