步进电机配套安装连接支架结构

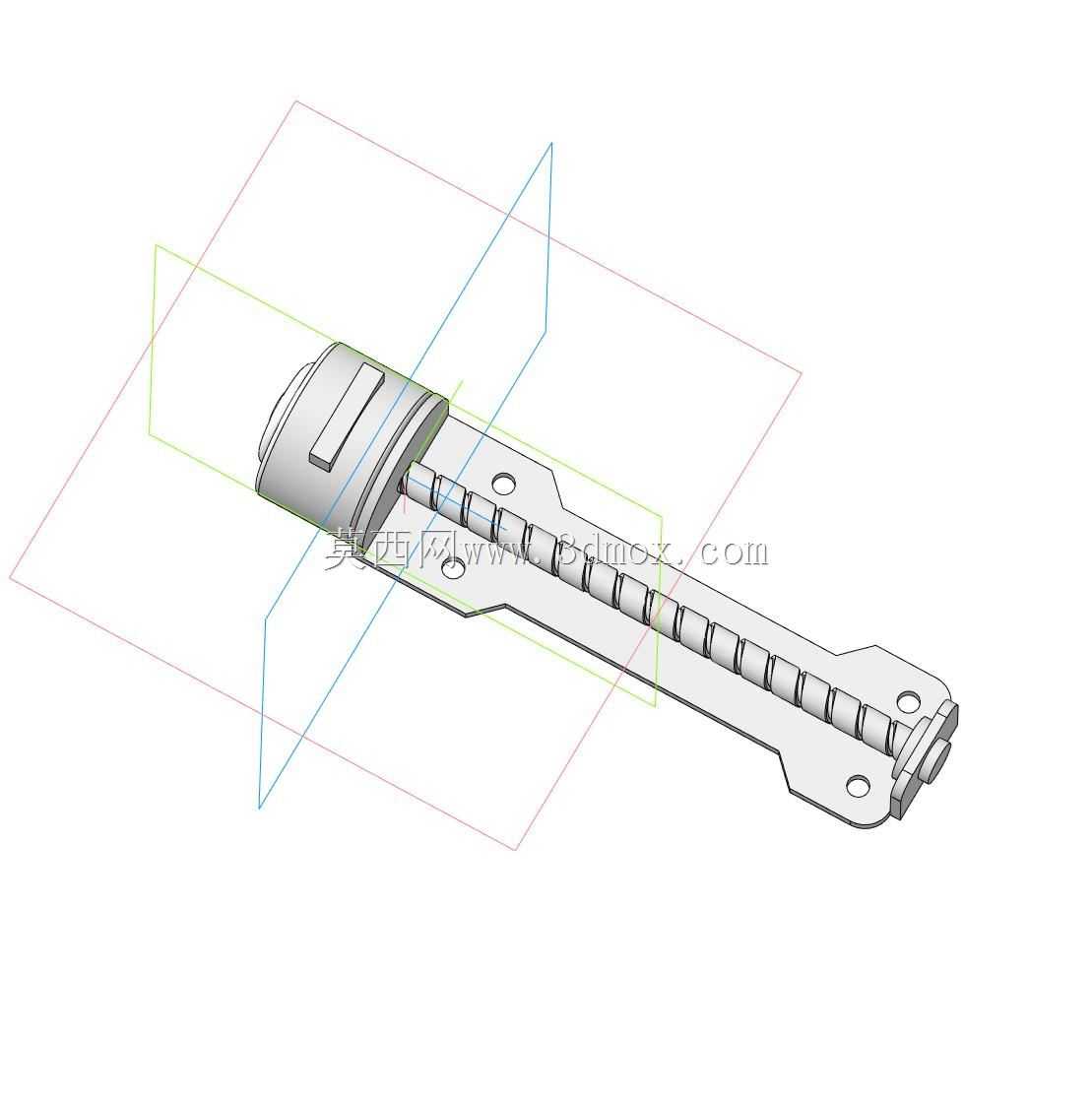

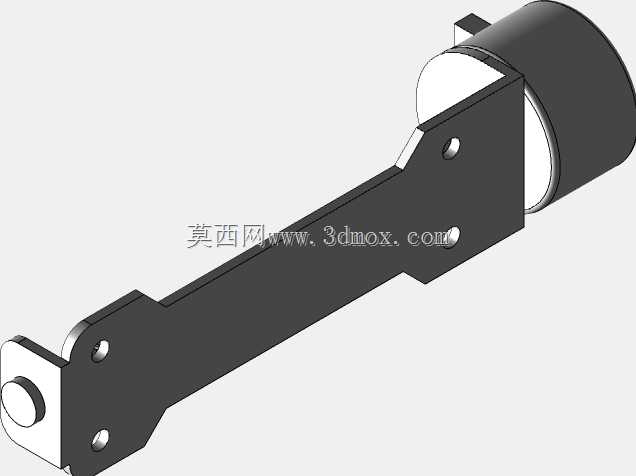

这款步进电机配套的连接支架，是小型自动化传动机构里的常见配套构件，日常在桌面级送料机构、小型位移滑台、轻载分拣摆臂这类场景里应用较多，核心作用是完成步进电机输出端与执行端的刚性连接，同时承担电机的侧向固定载荷，避免电机输出轴单独承受径向力导致轴承过早磨损。从结构设计来看，支架整体采用弯折成型的板式结构，主体为长条形悬臂形态，靠近电机的一端设置了与电机端盖匹配的弧形贴合面，能够完全贴合步进电机的圆柱外壳端面，配合两个对称布置的安装孔，可通过螺栓直接锁紧在电机前端的安装螺孔上，不需要额外加工转接板，能有效缩减整套机构的轴向安装尺寸。支架的悬臂段做了等宽的平直设计，板厚根据配套的42系列步进电机常规输出扭矩做了匹配，在保证悬臂刚性的前提下尽可能减少材料占用，避免不必要的重量增加，悬臂上预留的两个定位孔，既可以用来安装末端的执行元件固定座，也能作为走线卡扣的固定点位，方便整理电机的动力线与编码器线，避免设备运行过程中线缆随机构摆动产生磨损。远离电机的一端设置了带销轴孔的铰接结构，这个位置主要用来连接从动摆杆或者直线导轨的滑块，销轴孔的公差按照间隙配合设计，既保证铰接转动的灵活性，又能控制径向窜动量在合理范围内，避免传动过程中产生过大的回程间隙。安装边界方面，这款支架适配的是法兰尺寸42mm的常规两相步进电机，安装后整体悬臂伸出长度控制在120mm以内，侧向最大轮廓不超过电机本体的外径尺寸，不会和周边的传感器、线槽等辅件产生干涉，在做机构布局的时候，只需要预留出电机本体的安装空间，再加上悬臂末端的活动行程范围即可，不需要额外预留支架的安装避让空间。设计过程中特意在支架与电机贴合的位置做了折边加强处理，抵消悬臂受力时在根部产生的弯折应力，经过载荷校核，在末端承受10N以内的径向载荷时，支架根部的形变量可以控制在0.1mm以内，完全满足轻载自动化场景的传动精度要求，不需要额外增加加强筋结构，简化了加工工艺，不管是钣金冲压加工还是单件CNC加工都能快速成型，适配不同的加工批量需求。
