50比1传动比蜗轮蜗杆减速箱体结构

项目分类:3D模型 发布时间:2021-08-17 ID:237829

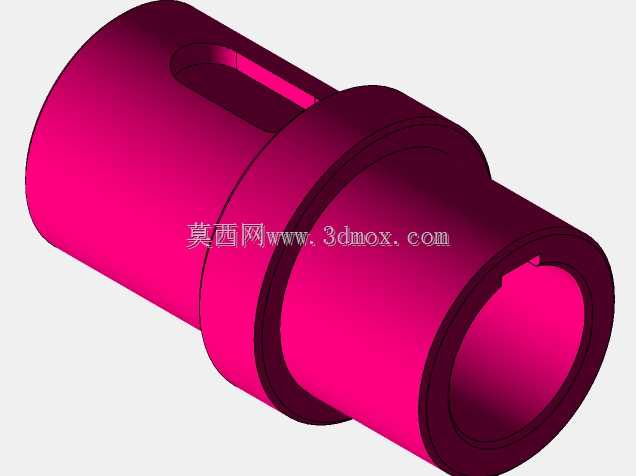

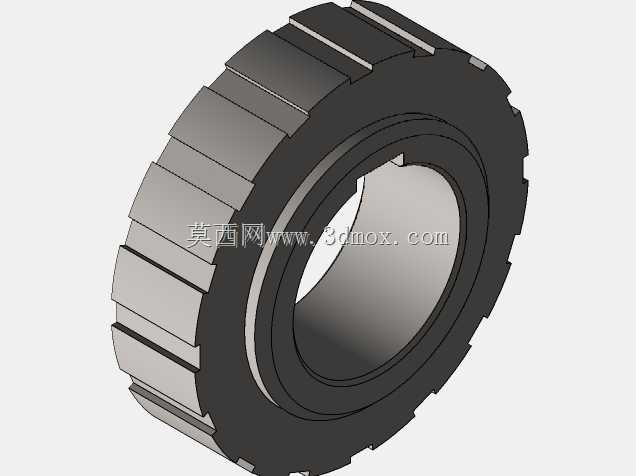

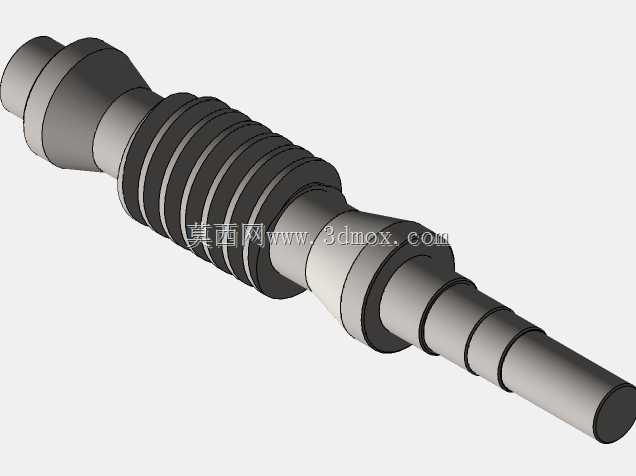

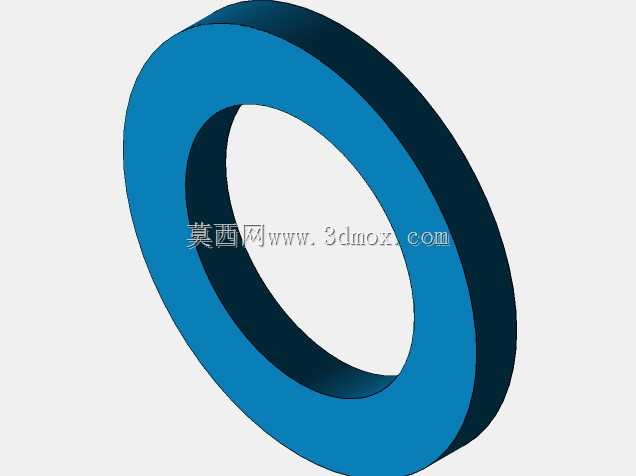

  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构
  • 50比1传动比蜗轮蜗杆减速箱体结构

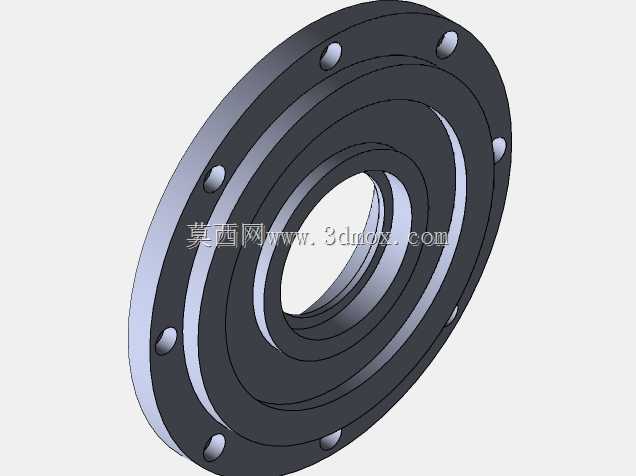

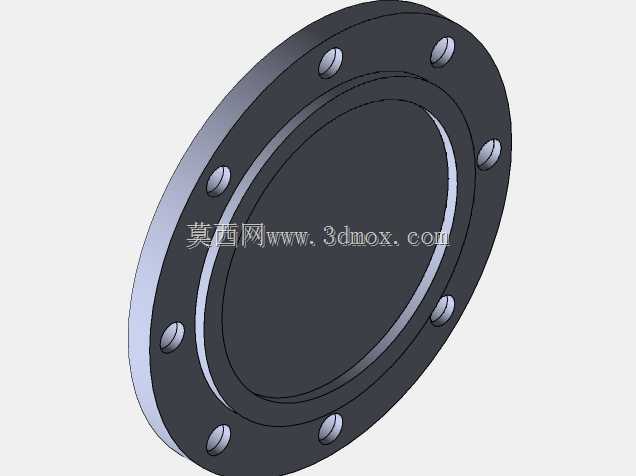

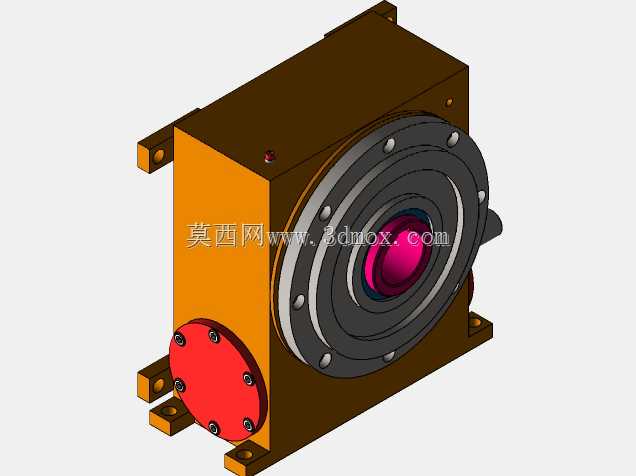

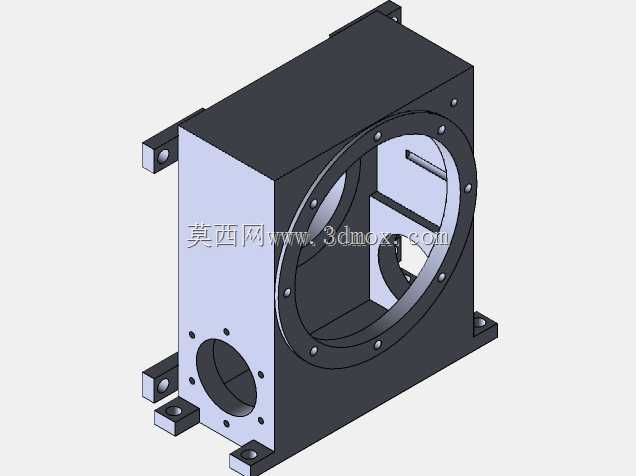

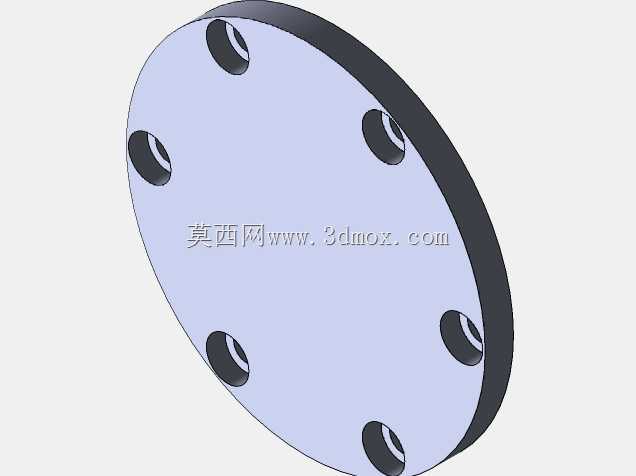

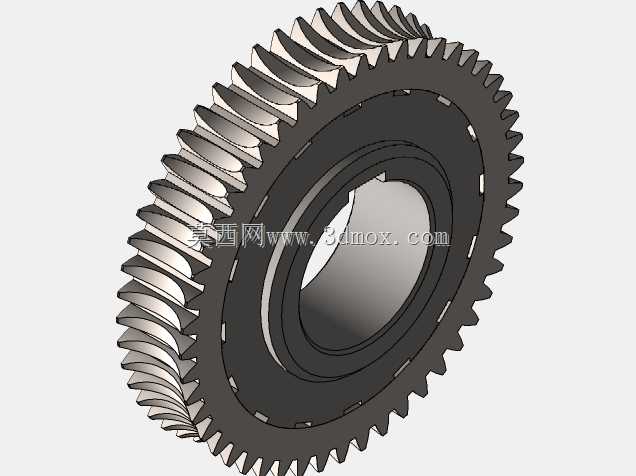

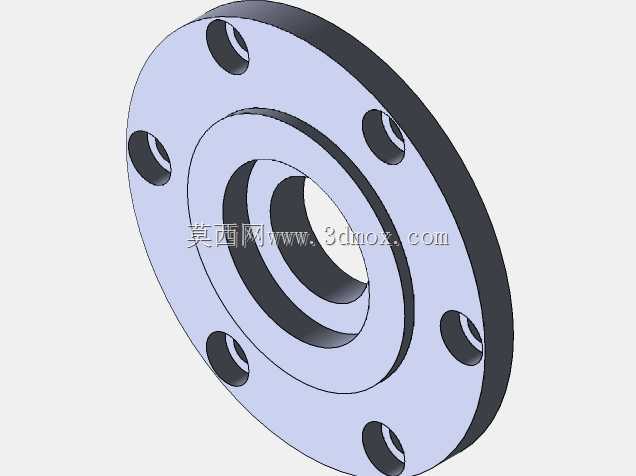

这款蜗轮减速结构常配套在轻工输送线、小型包装工位转台、食品加工设备的低速动力输出端,用来匹配高转速原动机与低转速执行端的转速差,同时放大输出扭矩,适配负载端的大扭矩驱动需求。从结构设计来看,整体采用方形铸造型箱体作为承载基体,四个方向延伸出带安装孔的固定支脚,支脚的孔位间距经过匹配常规设备安装台面的标准孔距设计,安装时可直接通过螺栓固定在设备机架的安装平面上,不需要额外加工转接板,能减少现场安装的适配工作量。箱体侧面的红色端盖是蜗轮轴的侧封端,端盖上均匀布置紧固螺钉,既可以实现腔体的密封,防止内部润滑脂泄漏,也能在后期维护时拆开端盖,直接检查蜗轮齿面的磨损情况,调整啮合间隙,不需要完全拆解整个箱体。正面的多层台阶式法兰结构是输出端的安装定位面,法兰上的圆周分布螺钉孔用来连接负载端的连接法兰,台阶面的同轴度公差在设计时做了严格控制,能保证输出轴与负载的同轴度,避免运转时出现偏载卡顿的情况。输入端设置在箱体的侧上方,与输出轴呈空间90度垂直布置,这也是蜗轮蜗杆传动的典型布局,能在狭小的安装空间内改变动力传输方向,适配设备内部紧凑的布线与走管空间。50:1的传动比属于大减速比范畴,单级蜗轮蜗杆结构就能实现这个减速比,不需要搭配多级齿轮减速,能大幅缩减整个传动单元的体积,在空间受限的小型自动化设备上优势明显。设计时箱体内部预留了足够的储油腔,润滑脂可以在腔体内随着蜗轮转动自然带至啮合齿面,不需要额外配置强制润滑系统,降低了配套设备的维护成本。箱体的壁厚经过强度校核,能承受额定输出扭矩下的箱体变形量,避免长期负载运转出现箱体开裂、轴承位偏移的问题。安装边界上,整体外轮廓的方正设计方便在设备布局时做空间排布,不会出现异形结构的空间干涉问题,支脚的安装面做了铣平加工,保证安装时的平面度,减少运转时的振动传导。
