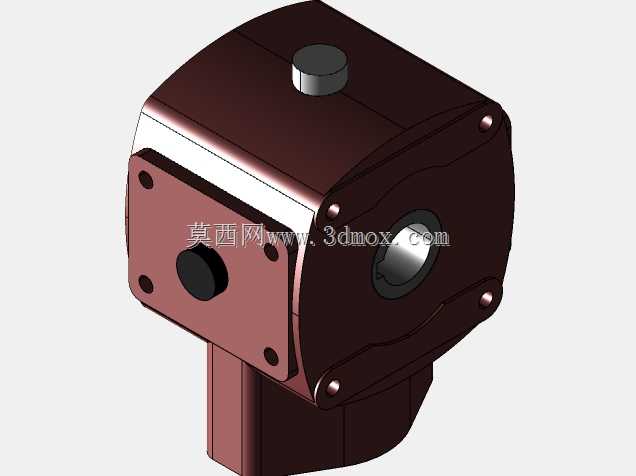

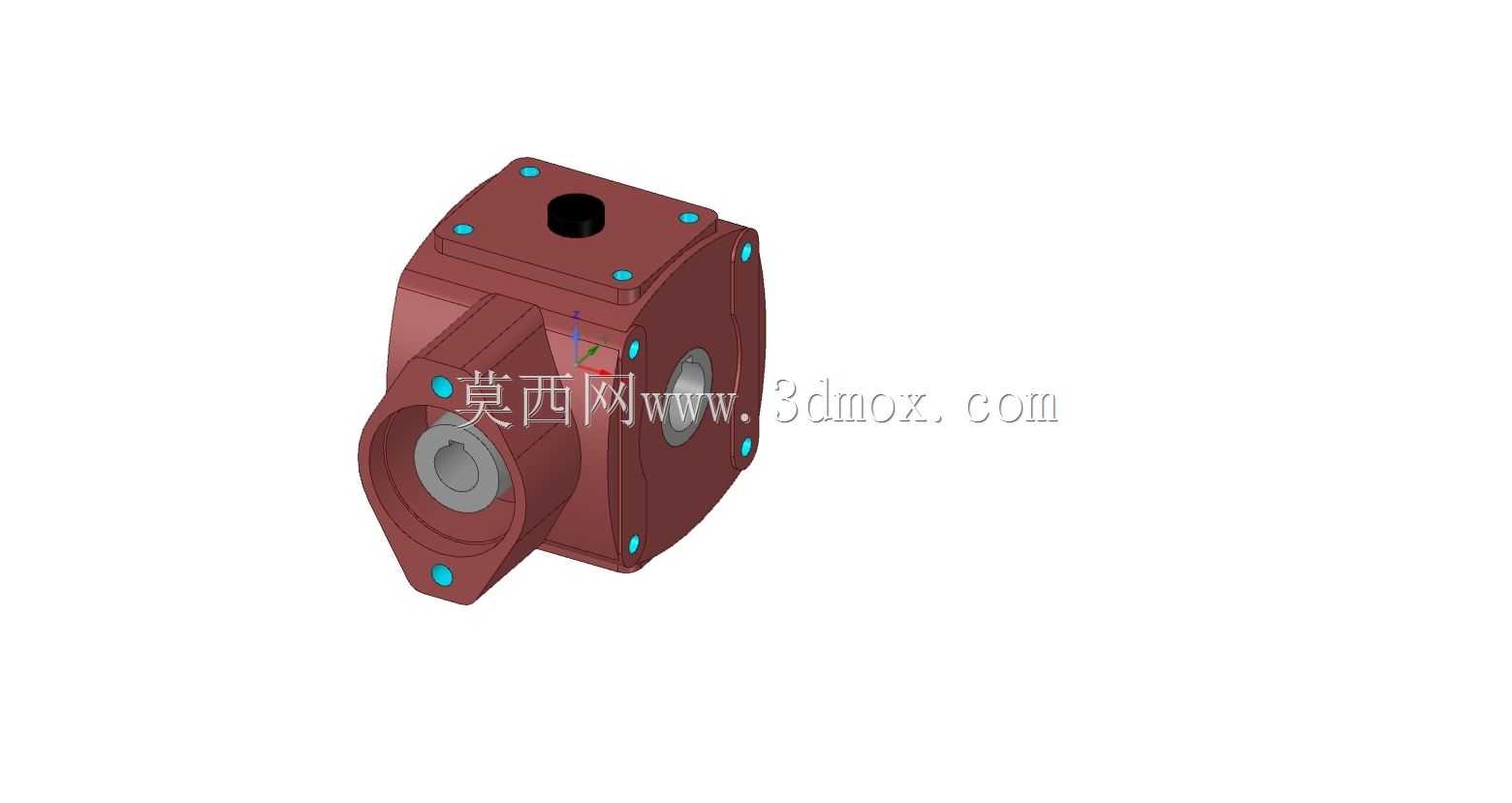

伯马RT4535蜗轮蜗杆直角传动变速箱

这款直角传动变速箱多用于输送线转角动力传递、小型自动化设备工位动力换向、轻工包装机械的执行端驱动场景，可在安装空间受限的布局里完成输入输出轴90度换向的动力传递，替代同轴减速机构无法适配的垂直安装工况。从结构设计来看，箱体采用分体式拼接结构，结合面布置有定位销孔与紧固螺栓位，能保证装配时的同轴度精度，同时兼顾后期内部易损件的检修便利性；输入轴端预留的安装法兰面可直接匹配标准伺服电机、步进电机的安装止口，无需额外定制转接法兰，输出轴采用中空带键槽结构，可直接穿装负载传动轴，省去联轴器转接带来的空间占用与同轴度误差累积。设计阶段优先考虑了安装边界的适配性，箱体侧面的四个安装孔位采用对称布局，可适配水平、垂直、侧装等多种安装姿态，安装孔的间距公差按IT7级精度控制，能直接替换同规格的进口直角变速箱，无需对设备安装板做二次改孔加工。箱体顶部设置的注油孔与油位观察结构，可在设备日常维护时快速完成齿轮油更换与油位检查，无需拆解箱体；输出端的油封采用双唇口结构，能在高转速输入工况下避免润滑油渗漏，同时阻挡外部粉尘、切削液进入箱体内部，适配车间多尘、有少量切削液飞溅的加工场景。内部传动副采用蜗轮蜗杆啮合结构，具备反向自锁特性，在垂直升降类负载的应用场景中，可避免负载断电后出现下滑移位，省去额外的制动机构配置；齿轮啮合间隙经过优化设计，传动背隙控制在较小范围内，能满足工位分度、精确定位类设备的传动精度要求。箱体外壳做了加厚加强筋设计，在满负载输出扭矩时，箱体形变量控制在允许范围内，保证齿轮啮合面的接触面积稳定，避免局部应力集中导致的齿面异常磨损，延长整机使用寿命。
