甜瓜籽剥壳分选设备结构设计方案

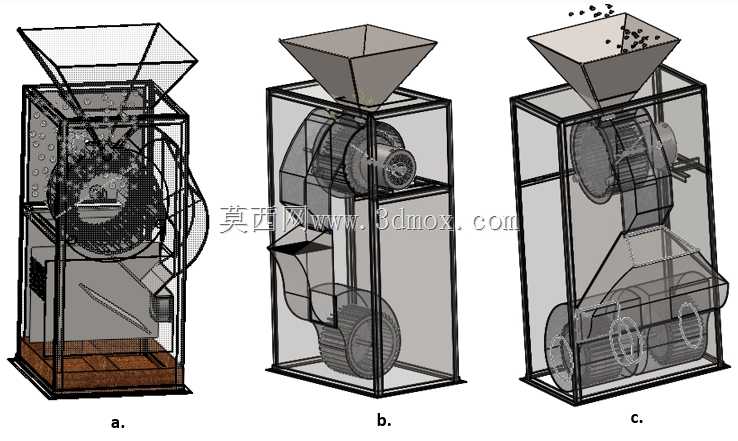

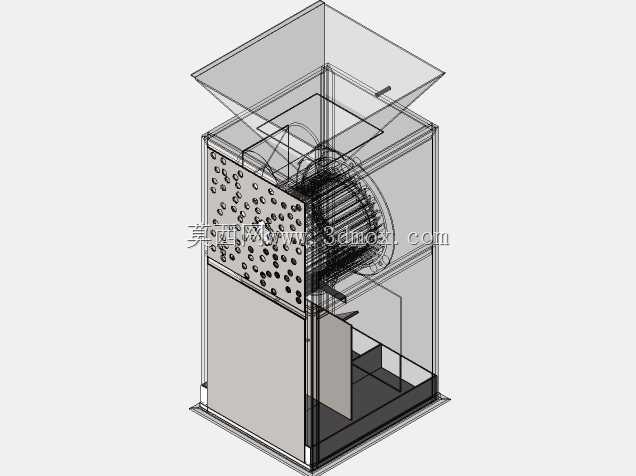

这套设备针对尼日利亚甜瓜籽的初加工场景设计，主要面向小型农产品加工站点、油料预处理作坊的实际生产需求，解决人工剥壳效率低、籽粒破损率高的痛点。设备整体采用立式框架布局，上部设置倒锥形进料斗，斗体倾斜角度经过反复校核，刚好匹配甜瓜籽的自然休止角，能够保证籽粒依靠自重均匀落入下方剥壳腔体，无需额外设置进料推送机构，减少动力输入点的同时降低卡料概率。剥壳核心区域采用双辊差速搓擦结构，辊面的纹理间隙根据甜瓜籽的平均粒径做了适配调整，工作时两辊以不同转速相向转动，通过搓揉作用力破开瓜籽外壳，同时避免刚性挤压击碎内部种仁，剥壳后的混合物顺着腔体下方的导流板进入风选通道，利用籽粒与外壳的悬浮速度差异，通过下部风机产生的稳定气流将轻质果壳从侧方出壳口吹出，净料则从下部出料口滑落完成分选。设计过程中优先考虑了设备的安装适配性，整体框架采用标准方管焊接成型，底部预留四个地脚螺栓安装孔，可直接固定在水泥地坪或者配套钢架上，整机占地宽度控制在0.8米以内，长度不超过1.2米，高度约1.8米，不需要复杂的地基施工，普通生产车间接通单相电源即可投入使用。设备的侧面板采用快拆式结构设计，日常维护时不需要完全拆解框架，松开侧边的手拧螺丝即可打开面板，检查剥壳辊的磨损情况、清理风道内残留的碎屑，降低一线操作人员的维护难度。传动部分全部设置在框架后侧的封闭护罩内，皮带轮与传动带完全与生产区域隔离，既避免生产过程中籽粒碎屑落入传动部件造成磨损，也能防止操作人员误触转动部件引发安全事故。从结构建模的细节来看，各个部件的装配间隙都预留了合理的公差范围，剥壳辊的轴承座采用可调式安装结构，后期加工其他粒径的籽类物料时，只需要调整两辊的间隙、更换对应纹理的辊面，就可以适配甜瓜籽、葵花籽、南瓜籽等不同物料的剥壳需求，不需要重新制作整机框架，提升了设备的通用适配能力。风选通道的风道截面做了渐扩设计，能够让气流速度在通道内均匀分布，避免局部风速过高将完整种仁随果壳吹出，也不会因为风速过低导致果壳残留，在保证剥壳效率的同时将种仁完整率控制在较高水平。
