稻谷切碎处理设备机架结构设计

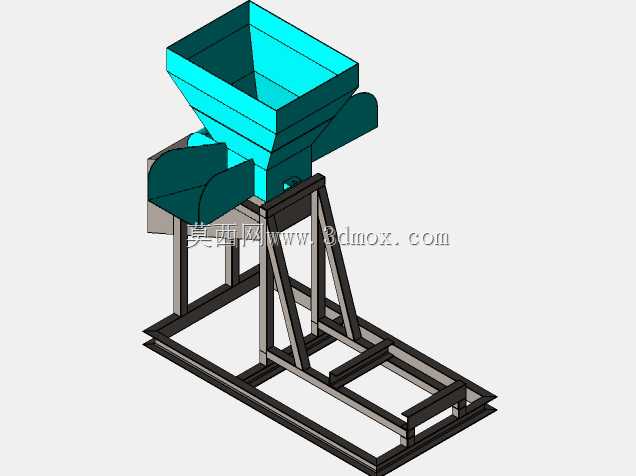

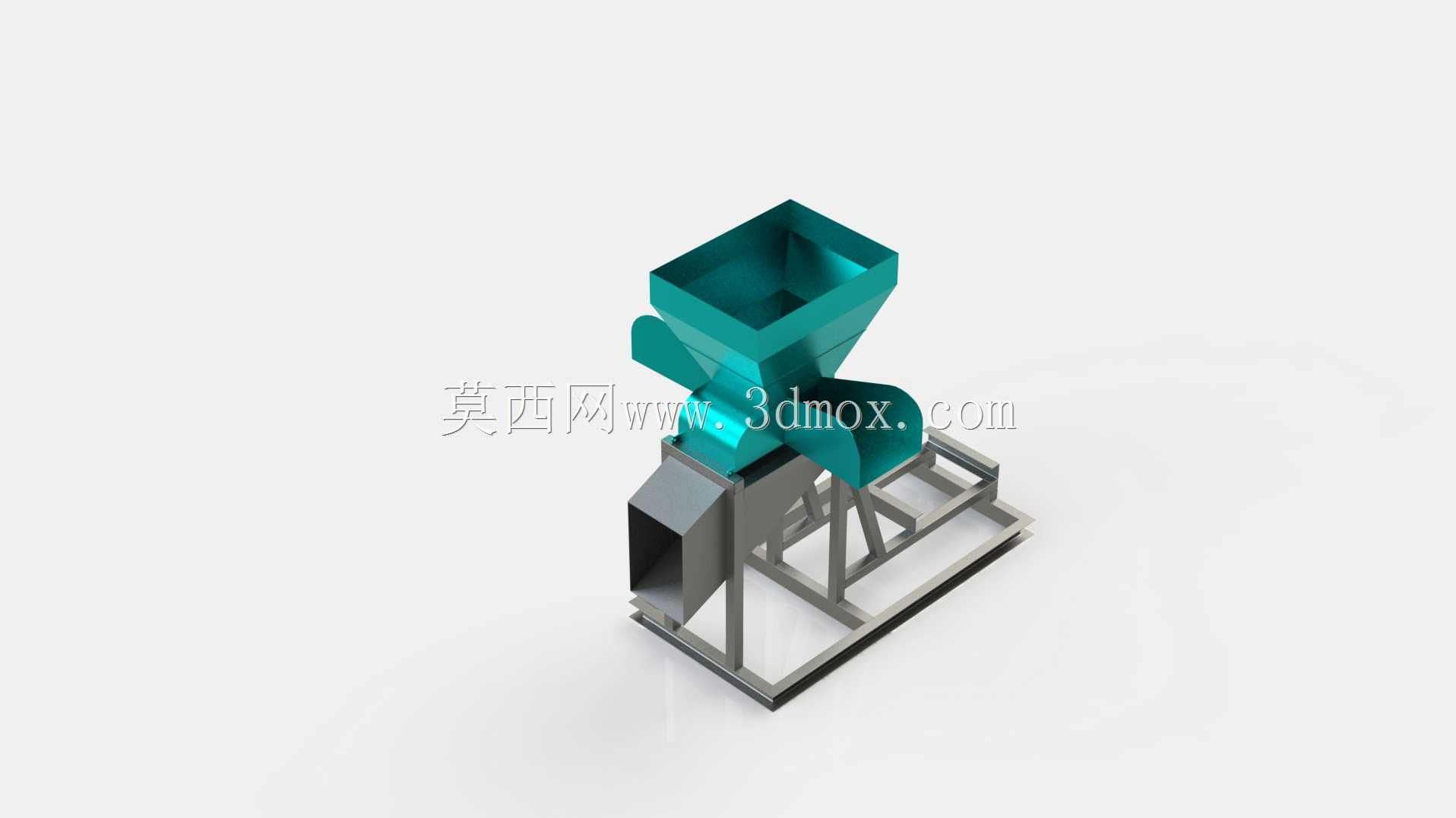

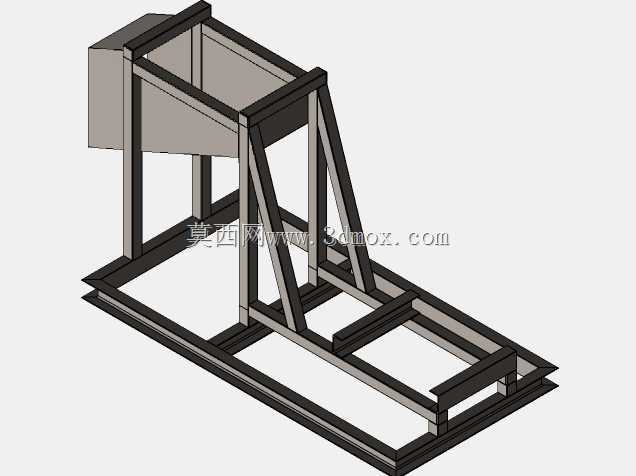

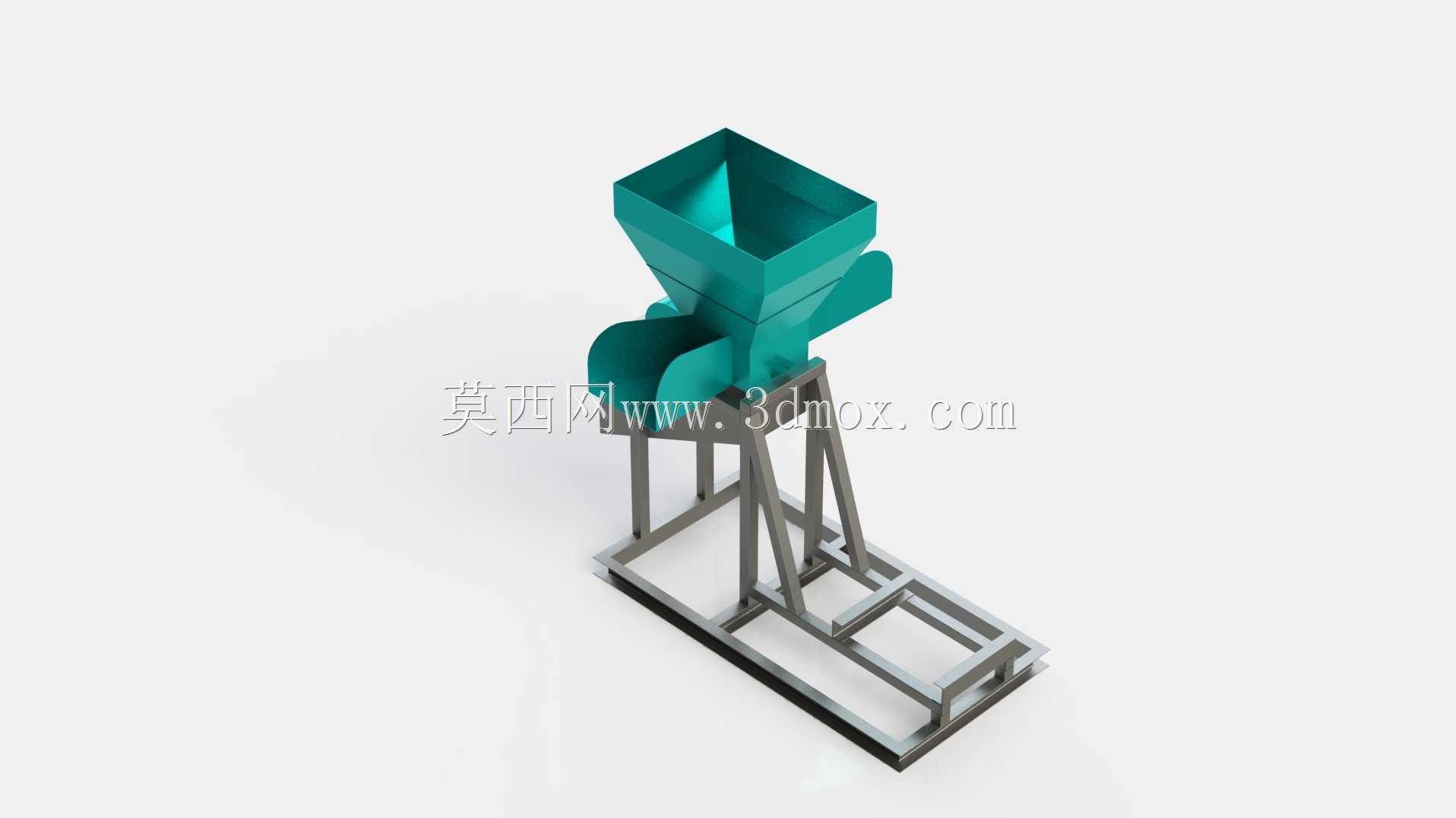

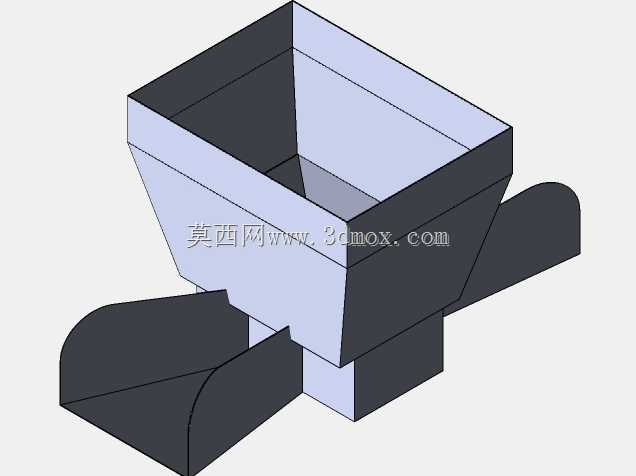

这套机架结构是稻谷切碎设备的核心承载总成，主要应用于小型粮油加工、农副物料预处理的生产场景，承担设备整体承重、部件定位、作业抗振的核心作用，适配农户自营加工点、小型粮油作坊的稻谷脱壳后碎料处理工序，也可拓展用于其他颗粒类农副物料的切碎作业承载需求。从结构布局来看，整体采用方管焊接框架作为主体承载结构，底部框架预留了设备安装的地脚固定孔位，安装时可通过膨胀螺栓与混凝土地面完成刚性固定，整体安装边界的长宽尺寸适配小型加工车间的工位布局，不需要占用过大的作业场地，设备进料口高度适配人工倒料或者小型提升机上料的作业高度，不需要额外搭建过高的上料平台，降低现场安装的改造成本。上部的进料斗采用上宽下窄的漏斗式结构设计，斗体侧壁设置了导流倾角，能够保证稻谷物料依靠自重顺利滑入切碎腔，不会在进料位置出现物料架桥、堵料的问题，进料斗的连接法兰与下部切碎腔体采用螺栓紧固连接，后期维护时可以快速拆卸，清理腔体内残留的物料或者更换易损的切碎刀片。机架侧部预留了出料口的安装位，切碎完成的物料可以通过该位置直接对接收集袋或者小型输送管道，实现碎料的连续收集，不需要人工在出料位置频繁接料，降低作业人员的劳动强度。设计过程中重点考虑了切碎作业时的动载荷影响，框架的焊接位置都做了加强筋补强处理，避免设备高速运转时出现机架共振、焊缝开裂的问题，各部件的安装定位面都预留了加工余量，装配时可以通过调整垫片保证切碎转子的安装同轴度，减少运转过程中的偏磨、振动问题。机架的支腿高度经过匹配计算，既保证了出料位置有足够的收集空间，也避免整机重心过高导致的运行稳定性问题，整体结构没有多余的冗余设计，所有型钢构件都在满足承载强度的前提下选择了合适的截面规格，兼顾结构刚性与设备整体重量控制，方便设备的转运与现场移位。侧部的动力安装位可以适配不同功率的驱动电机，安装板上预留了长条形调节孔，能够方便调整传动皮带的张紧度，不需要额外制作电机安装座，减少现场安装的配件准备工作。
