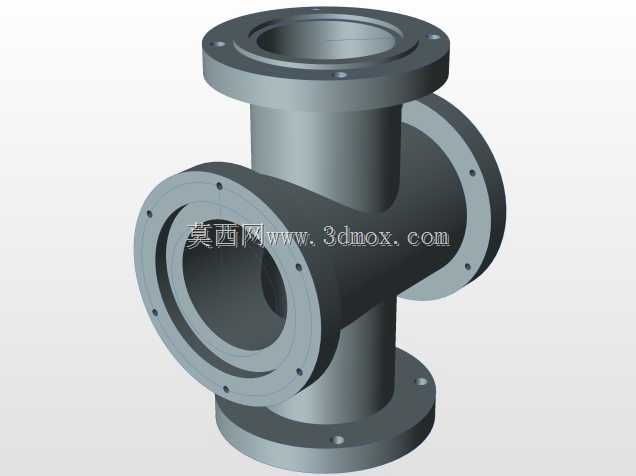

四通法兰连接式工业管路换向接头

这款四通法兰接头主要应用在化工流体输送、市政给排水管网、工业循环水系统以及暖通空调管路的交汇节点处，用来实现四个方向管路的连通与介质流向切换，在多支路管路布局中可以减少管路弯头的使用数量，降低管路整体的流阻损失，同时减少管路的焊接点位，降低现场施工的安装难度与后期泄漏风险。从结构设计来看，四个连接端全部采用凸面带颈法兰结构，法兰端面均匀分布螺栓安装孔，安装时可通过螺栓配合密封垫片实现与对应管路法兰的刚性连接，密封面的平面度公差控制在合理范围内，能适配橡胶垫片、金属缠绕垫片等多种常用密封件，满足不同压力等级管路的密封需求。接头主体采用等径正交的腔体结构，四个接口的通径保持一致，内部流道做了圆弧过渡处理，避免介质在腔体内部形成直角冲击，减少介质流动过程中的紊流与压损，同时也能降低固体颗粒介质在腔体内壁的淤积概率，适合输送清水、化工介质、低压蒸汽等多种流体。设计过程中充分考虑了安装边界的适配性，法兰的螺栓孔中心圆直径、法兰厚度、颈部过渡尺寸都符合常用管路法兰的匹配标准，现场安装时不需要额外加工过渡连接件，可直接与同规格的法兰管路、阀门、泵体出口进行对接。接头的整体外形为正交十字结构，上下、左右方向的接口同轴度经过严格校核，安装后不会出现管路错位产生的附加应力，能有效避免长期运行过程中因应力集中导致的法兰变形、密封失效问题。在管路系统布局时，这类四通接头通常布置在管路需要分岔或者合流的位置，比如循环水系统的多设备供回水交汇点、化工原料输送的多支路分配节点，相比多个弯头加三通的组合结构，整体结构更紧凑，占用的安装空间更小，同时管路的整体刚性更好，能承受一定的管路振动与压力波动。建模过程中对法兰的安装孔位、颈部过渡圆角、腔体壁厚都做了参数化处理，可根据不同的管路压力等级调整壁厚与法兰规格，适配不同的工程应用场景，结构细节完全还原实际加工的工艺要求，没有多余的工艺倒角与虚设结构，可直接用于工程选型参考、管路装配干涉检查以及施工前的布局模拟。
