手工造型用手型铸件型芯模具结构

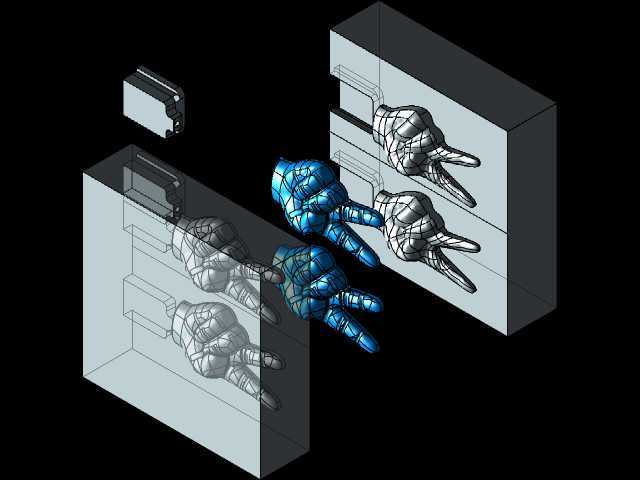

　　这套型芯结构主要适配小批量手工砂型铸造场景，针对仿真手型类异形铸件的内腔成型需求设计，区别于大批量高压铸造的金属硬模，手工造型用的芯盒拆分逻辑更贴合现场制芯的操作习惯，不需要配套复杂的起模机构，普通造型工借助简单工装就能完成填砂、紧实、起模的全流程操作。从结构拆分来看，整套芯盒采用对开式分型设计，分型面沿着手型铸件的最大轮廓线布置，避免出现倒扣结构导致起模时砂芯断裂，芯盒内腔的手指分叉位置做了0.8度的起模斜度，斜度方向顺着起模轨迹延伸，既不会过度增加铸件的后续加工余量，又能保证砂芯顺利脱离芯盒型腔，不会在手指尖端这类薄弱位置带砂缺角。

　　芯盒的合模定位采用止口结构，止口配合间隙控制在0.15mm以内，合模时不需要额外加装定位销就能保证上下芯盒的对齐精度，避免砂芯出现错边问题，止口的深度设置为8mm，既能承受填砂紧实过程中的侧向挤压力，不会出现合模错位，又不会因为止口过深导致开模时卡滞。考虑到手工制芯时需要敲击芯盒外壁辅助紧实与起模，芯盒的外壁厚度设置为12mm，边角位置做了R5的圆角过渡，避免应力集中导致敲击时芯盒开裂，芯盒外侧没有多余的凸台结构，方便造型工手持搬运，整体重量控制在单人可操作的范围内，不需要借助起重设备就能完成芯盒的翻转、开合操作。

　　针对手型铸件的手指间隙这类狭窄位置，芯盒对应的凸起部位做了根部加厚处理，加厚段从手指根部向尖端平滑过渡，避免芯盒的细长凸起在反复敲击过程中出现断裂，同时这些狭窄位置的型腔表面做了抛光处理，表面粗糙度达到Ra1.6，减少砂料与型腔壁的摩擦力，进一步降低起模时砂芯破损的概率。在实际生产应用中，这类芯盒主要用于生产装饰类、道具类的手型金属铸件，比如工艺摆件、影视道具用的金属手型零件，小批量生产时不需要投入高额的金属模具成本，通过木模或者树脂材质加工这套芯盒就能快速投产，制芯完成后，砂芯经过简单的烘干、修型就能下入砂型型腔，配合外模完成金属液的浇注。

　　设计过程中特意调整了手指部位的芯头尺寸，芯头与外模芯座的配合间隙设置为0.3mm，既能够保证砂芯下入外模时的定位精度，避免铸件出现壁厚不均的问题，又不会因为间隙过小导致下芯困难，芯头位置做了一圈防压环结构，防止合箱时砂型挤压芯头导致砂粒掉入型腔造成铸件砂眼缺陷。另外，芯盒的浇道对应位置预留了集成的浇口芯成型槽，制芯时可以直接在砂芯上带出浇口段，不需要后续额外制作浇口芯，减少造型工序的工作量，浇口的位置设置在手型的手腕端面，顺着金属液的充型方向做了15度的倾斜角度，保证金属液充型时平稳流动，不会直接冲击手指部位的砂芯尖端，避免冲砂缺陷。整套结构没有复杂的抽芯、顶出机构，所有结构都围绕手工造型的操作便利性设计，不需要操作人员掌握复杂的模具操作技能，经过简单培训就能上手生产，非常适合单件、小批量的异形铸件生产场景，在文创五金、定制工艺铸件的生产车间里，这类结构的芯盒应用十分普遍，能够在控制制造成本的前提下，保证铸件的成型精度满足使用要求。
