嵌入式双仓充电箱体装配结构设计

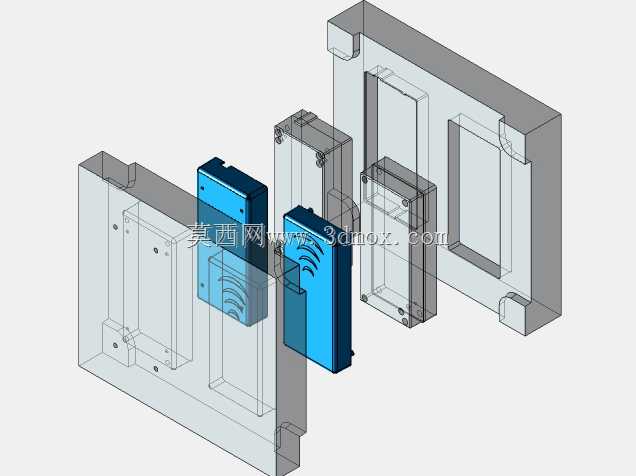

该充电箱体结构主要面向工业现场多终端集中供电场景设计，可嵌入安装至设备机柜侧壁、生产线工位旁的预留安装位，也可壁挂固定在车间立柱、设备旁墙面，为现场手持扫码终端、无线数据采集器、小型便携检测设备提供集中充电收纳的载体，解决生产现场零散充电设备摆放杂乱、线缆缠绕、充电接口外露积尘的问题。从结构拆分逻辑来看，整体采用分层嵌套的装配思路，外层为安装固定基座，基座四周预留了对应安装孔位，可适配不同厚度的安装面板，安装时基座嵌入预留开孔后通过侧边紧固件锁紧，无需额外焊接支架，适配现场改造类项目的快速安装需求。基座内部设置两个独立的充电仓腔体，每个腔体对应独立的充电模块安装位，仓体之间设置分隔筋，既可以提升整体箱体的结构刚性，避免单侧受力产生形变，也能实现两个充电回路的物理隔离，降低电气干扰风险。仓体前端设置导向滑槽，充电模块可沿滑槽推入到位，到位后通过侧边卡扣卡接固定，无需额外螺丝紧固，日常维护更换充电模块时可直接抽拉取出，减少拆装工作量。箱体前后端设置对应线缆过孔，过孔处预留密封胶圈安装槽，安装线缆后可实现IP54级别的防护效果，适配车间多尘、存在少量溅水的使用环境。从安装边界来看，基座嵌入深度适配常规机柜面板的安装空间，外沿突出安装面的高度控制在合理范围，不会额外占用工位操作空间，两个充电仓的内部尺寸适配主流手持工业终端的外形，仓体内部预留了充电触点的安装调节余量，可适配不同触点位置的充电底座安装。箱体外壳采用等壁厚设计，壁厚取值兼顾结构强度与材料成本，边角处设置圆角过渡，避免安装维护时划伤操作人员，同时减少注塑成型时的应力集中问题。整体装配完成后，外盖与基座之间采用止口配合，配合面预留密封件安装位，闭合后可实现整体防护，避免车间内的金属粉尘、切削液溅入内部影响充电电路稳定性。
