安兹曼单级同轴齿轮减速传动装置

该同轴式齿轮减速装置多用于中小功率输送辊道、小型搅拌机构、包装线辅机以及轻工自动化设备中，承担原动机与执行机构之间的转速匹配与扭矩放大任务。整机采用输入轴与输出轴同轴线布置，在安装空间狭长、两侧轴系需要对中的工位上更具优势，可直接通过联轴器对接伺服电机或异步电机，也可在输出端连接链轮、同步带轮或联轴器，减少额外换向支座。

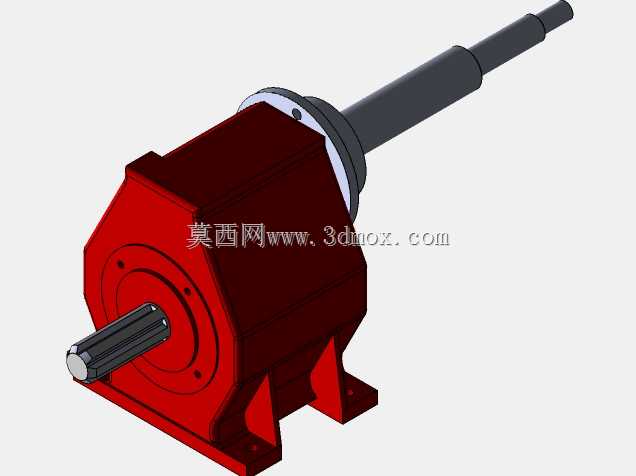

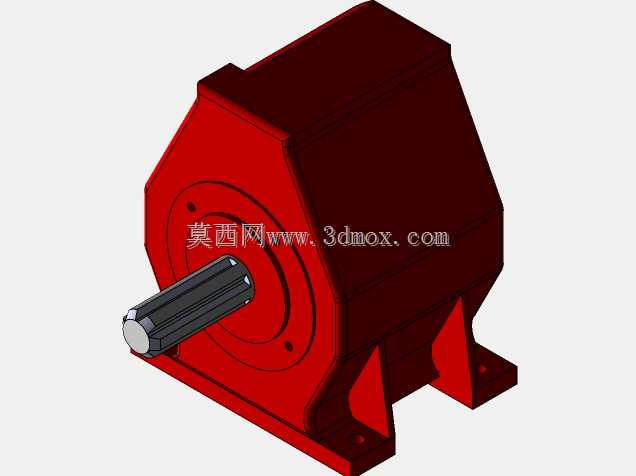

从结构上看，箱体内置一级齿轮减速副，通过小齿轮带动大齿轮实现降速。高速级轴颈较细，适合承受较小径向载荷；低速级轴径加粗，键槽位置靠近轴端，便于安装传动件并传递较大扭矩。箱体采用剖分式刚性壳体，外壁设置加强筋，底部带两支安装脚，地脚螺栓孔位置决定了整机的固定边界。选型时应先核对输出轴中心高、轴伸长度、键槽宽度以及地脚孔跨距，再确认输入端与电机法兰或轴套的配合尺寸，避免现场二次扩孔或加装过渡盘。

设计思路上，这类装置优先保证轴系同轴度与箱体刚度。轴承位分别布置在齿轮两侧，使啮合力能够由轴承对称承受，降低轴的弯曲变形；端盖与箱体之间通过止口定位，既方便拆装，也能控制轴承游隙。箱盖与箱座结合面需保证平面度，防止润滑油渗漏；注油、放油和油位观察位置应在装配后留出操作空间。若用于连续运转工况，还需结合热平衡校核润滑油量，必要时在箱体外侧保留散热面或增设通气塞。

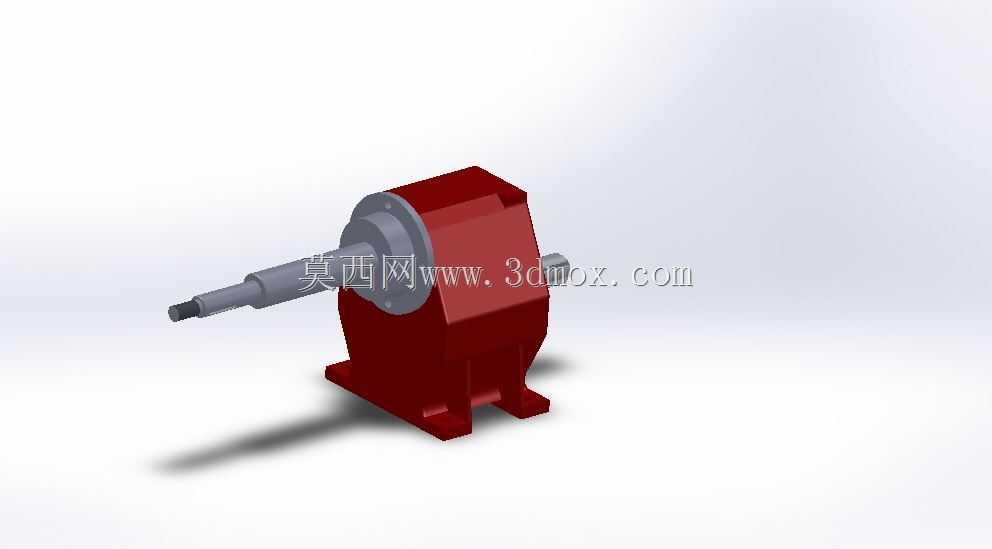

外形边界方面，该模型呈现的是紧凑卧式结构，总宽主要由两侧轴伸决定，总高受箱体圆弧顶部和底座高度限制。安装时不仅要关注底脚平面的水平度，还要预留输出轴装拆空间，尤其在带轮或链轮需要轴向锁紧的场合，轴端外侧应留出拉马或扳手操作距离。输入端若配装电机，应核算电机外径与箱体上部、周边防护罩的干涉关系；多台并排布置时，还要兼顾检修通道和油管走线。

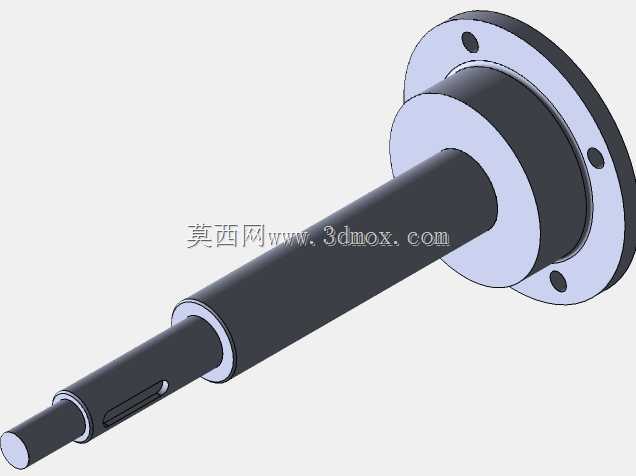

三维建模过程中，轴类零件应按实际阶梯轴建立，分别表达轴承配合段、密封段、齿轮安装段和键槽；齿轮参数可按分度圆、齿宽和轮毂形式简化表达，但装配关系必须准确。箱体建模需重点还原地脚孔、轴承孔、剖分面和连接螺孔位置，这些特征直接影响工程图出图与后续干涉检查。对于设备选型人员，该模型可用于布局校核、轴系对接和外围防护罩设计；对于结构设计人员，则可作为同类型单级同轴减速机的参考样机，进一步细化齿轮强度、轴承寿命和润滑方案。
