蠕动泵

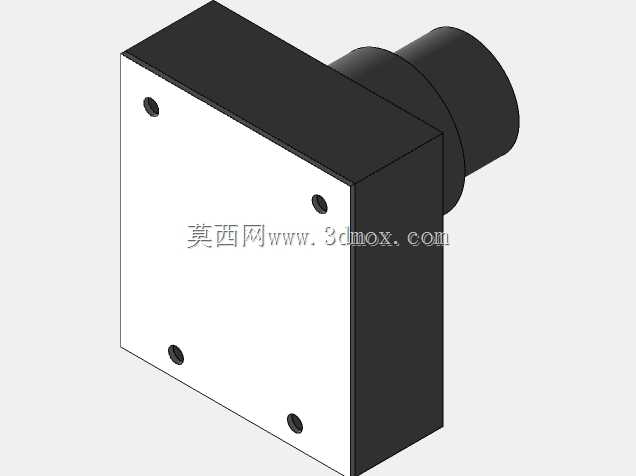

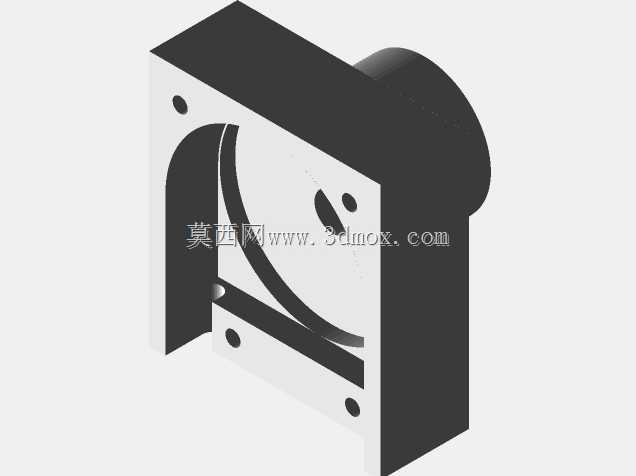

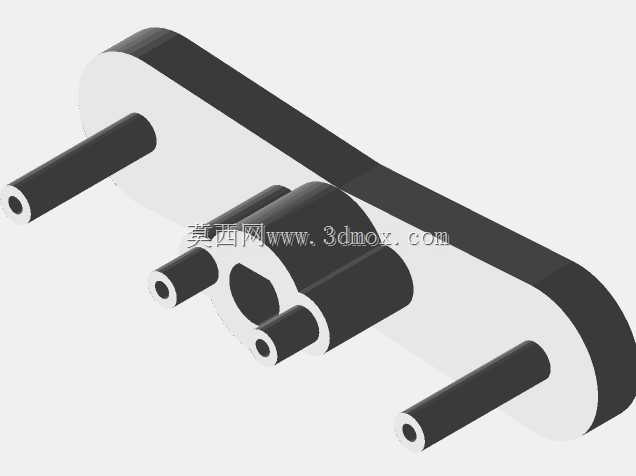

蠕动泵通过推动滚轮沿硅橡胶管段移动液体，从而推动液体通过管道。这个蠕动泵应该是3D打印的。可以打印所有名为“蠕动泵部件…”的文件。需要单独获得的零件有：硅胶管（ID:4mm外径：6mm）、电动机（伺服系统上的标准正齿轮电动机）、四个3 cm M5螺栓、四个M5螺母、四个外径为1.3 cm、内径为0.4 cm的轴承。组装时，取“蠕动泵零件1”，将两个轴承安装在离中心最远的两个轴上。每个轴应有两个轴承。接下来，取“蠕动泵零件2”并将其固定在“蠕动泵零件1”的顶部，即轴承的正上方蠕动泵第2部分“在其中心有一个小凹口；当连接到“蠕动泵部件1”时，确保其朝向“蠕动泵部件1”。接下来，将电机放入“蠕动泵零件3”背面的大圆柱腔中。确保电机轴穿过“蠕动泵零件3”上的小孔，电机与“蠕动泵零件3”背面齐平。然后，将硅胶管安装在“蠕动泵部件3”前侧内侧的U形内，以便硅胶管的两端穿过“蠕动泵部件3”前侧的两个沟槽。如果您不确定如何将硅胶管安装在泵中，请查看蠕动泵.step文件；它包括管子。管插入后，将蠕动泵零件1和2总成安装到电机轴上。确保“蠕动泵零件1”（其中心有一个孔）是直接安装在电机轴上的一侧。此外，确保轴承与硅胶管完全接触。接下来，将“蠕动泵部件4”安装在硅胶管上，并将两个沟槽安装在“蠕动泵部件4”上。接下来，将两个M5螺栓穿过“蠕动泵部件3”的两个顶部，并将两个M5螺母安装到“蠕动泵部件3”底部的相应螺母嵌件中。最后，将M5螺栓紧固到螺母中，将“蠕动泵零件3”牢固固定到“蠕动泵零件4”上。蠕动泵现在可以正常工作。您也可以选择切割一块7.5 cm×82 cm的0.15 cm聚碳酸酯或丙烯酸，将其粘贴在外壳顶部作为盖子。我还没有为盖子制作切割或钻孔指南。要组装，请拆下M5螺栓，并通过“蠕动泵零件3”将所有四个M5螺栓安装到盖的顶部，然后用“蠕动泵零件3”背面的螺栓固定。现在，蠕动泵有一个凉爽的透明盖和一些看起来很酷的金属螺栓。很好
