748型立式泵用离心式叶轮结构设计

该零件为748型立式泵的核心过流部件，即泵翼（叶轮），承担将原动机机械能转化为液体压能与动能的关键作用。在立式离心泵、立式斜流泵及部分立式凝结水泵中，这类叶轮通常垂直安装于泵轴下端，浸没于吸入腔或泵壳流道内，广泛应用于电厂循环水、市政给排水、暖通空调循环、工业流程输送及农田排灌等场景。立式安装方式对叶轮的轴向力平衡、轮毂强度及与导叶体的对中配合提出了较高要求，设计时需兼顾水力效率与结构可靠性。

从结构形式看，该叶轮采用双吸式或带双口环的封闭离心式结构，前后两侧均设有环形密封口环，与泵体上的耐磨环形成微小间隙密封，以减少高压液体向吸入侧的回流泄漏。叶片为三维扭曲后弯叶片，沿轮毂圆周均匀分布，进口边沿流线方向延伸，能够适应较大流量并降低进口冲击损失；出口边与前后盖板平滑相接，保证液流以合适角度进入后续导叶或蜗壳。前后盖板的型线并非简单锥面，而是随叶片进出口角变化的曲面，其曲率直接影响流道扩散程度与水力损失。

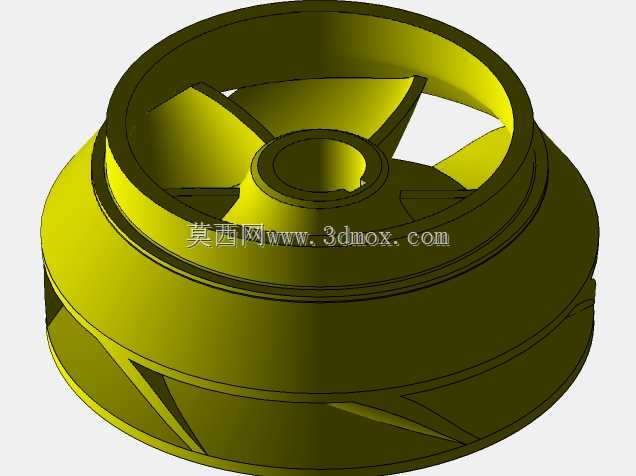

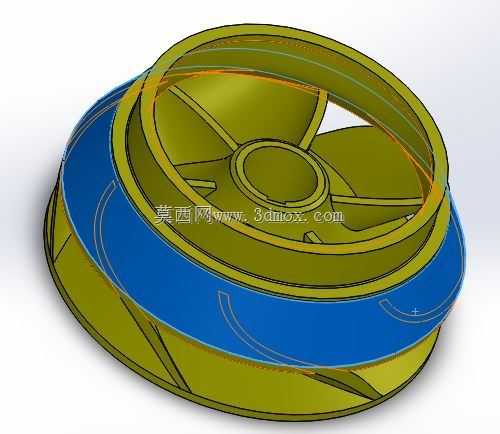

设计思路上，首先依据给定的流量、扬程、转速及汽蚀余量要求确定叶轮进出口直径、叶片出口宽度、出口安放角及叶片数。进口直径需兼顾汽蚀性能与效率，过大易造成回流，过小则增加进口流速与汽蚀风险；出口宽度与比转速相关，直接影响功率曲线形状。三维建模时需先构建轴面流道，再进行流线分点、叶片骨线加厚与盖板缝合，最终形成实体。图中蓝色区域通常对应前盖板或口环配合面，黄绿色部分为叶片与后盖板本体，不同颜色便于在装配中区分配合面与流道面。

安装边界方面，叶轮中心设有轴孔，用于与泵轴配合并通过键传递扭矩，轴向位置由轴肩、叶轮螺母或卡环定位。前后口环外圆与泵体密封环内孔之间需保留规定的径向间隙，间隙值随直径与材料不同而调整，既要保证运转时不发生摩擦，又要控制容积损失。叶轮出口外圆与导叶进口或泵体流道对中，其径向跳动与端面跳动需控制在公差范围内，否则会引起振动、噪声及性能下降。立式泵中叶轮自重及轴向水推力通常由电机推力轴承或泵内推力装置承受，因此轮毂端面与轴肩的贴合面积、圆角过渡需满足强度要求，避免应力集中。

在实际选型与测绘中，需重点核对叶轮出口直径、口环直径、轴孔尺寸、键槽规格及总高度，这些尺寸决定了其能否替换原有备件并保证性能。叶片表面的光滑程度与铸造偏差会显著影响效率，三维模型可为铸造模具、数控加工及后续的动平衡校正提供准确依据。对于含颗粒介质工况，还需在口环与叶片材质上考虑耐磨措施，而模型中保留的均匀壁厚与圆角特征正是工艺性与结构强度的综合体现。
