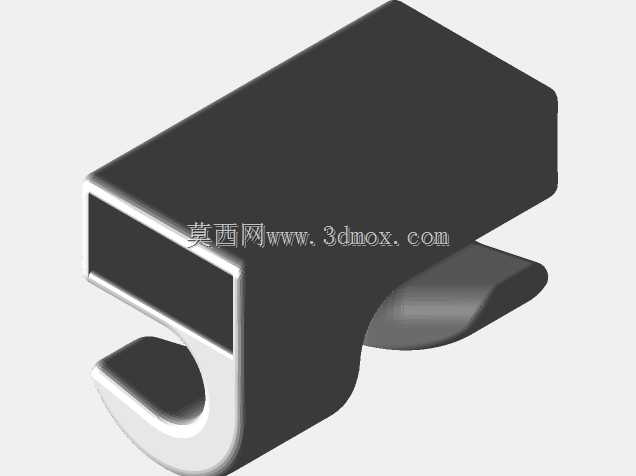

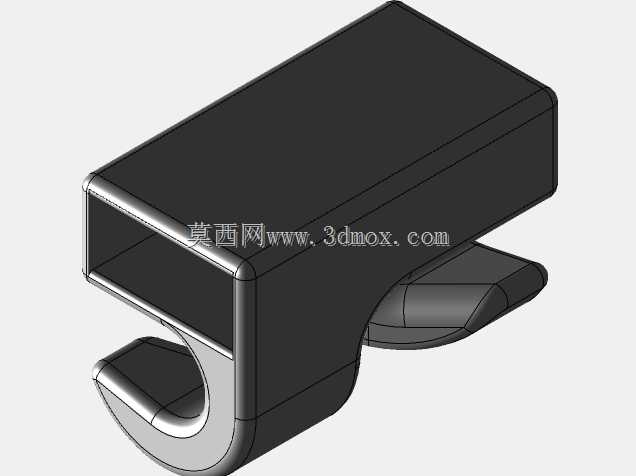

适配3.45mm线缆的磁吸式理线固定夹

在桌面电子设备布线、小型电气柜内部走线、3D打印机线束整理这类场景里，零散的细径线缆很容易因为设备震动、日常拉扯出现移位、缠绕的问题，既影响检修效率，也存在拉扯松脱的隐患，这款磁吸式线缆夹就是针对这类细线缆固定需求开发的结构件。它的适配线缆直径为3.45mm，刚好覆盖常见的USB信号线、传感器连接线、小型舵机控制线这类常用细线缆的尺寸范围，不会出现夹得过紧损伤线皮、或是夹得过松线缆滑脱的问题。和常规背胶式、螺丝固定式理线夹不同，这款夹具采用内嵌磁铁的安装方式，不需要在安装面打孔、也不用等待背胶固化，只要是能被磁铁吸附的金属机架、设备外壳、机柜立柱表面，都可以直接吸附固定，后期调整布线位置的时候也不会在安装面残留胶痕，非常适合需要频繁调整走线方案的原型调试场景。结构设计上，它没有采用传统夹子的直插式进线结构，而是做了垂直于磁铁安装面的进线开口，安装时先把线缆卡进夹体的开口槽内，再将夹体旋转90度，夹体下方的挂钩结构就会完全兜住线缆，即使受到垂直方向的拉扯力，线缆也不会从开口处脱出，相比普通直插式线夹的防脱性能提升明显。夹体本身的外形做了全圆角过渡处理，没有尖锐的棱角，不会在安装、调整的时候划伤操作人员的手，也不会刮蹭相邻的线缆外皮。内嵌磁铁的安装槽尺寸匹配15mm长、6mm宽、3mm高的标准小规格方块磁铁，装配时只需要把磁铁压入夹体上方的矩形槽内即可，不需要额外打胶固定，槽位的限位结构可以牢牢卡住磁铁，即使反复拆装移动夹体，磁铁也不会从槽内脱落。夹体的挂钩部分做了加厚处理，长期使用不会因为反复卡线出现断裂变形，进线槽的内壁做了微弧处理，和线缆外圆的贴合度更好，固定线缆的时候不会因为局部压强过大压伤线芯。实际使用的时候，既可以单夹固定单根线缆，也可以多个夹体配合，把多根同走向的线缆整理成规整的线束，在金属工作台、钢制设备机架、铁艺桌面这类场景下都能快速完成布线固定，不需要额外准备安装螺丝、背胶这类辅材，布线调整的效率比传统固定方式高很多。
