机械传动用拨叉垫片结构设计

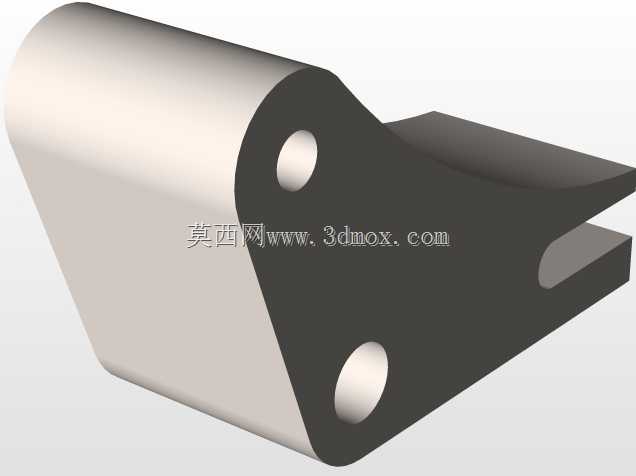

这类拨叉垫片常见于机床换挡机构、农用机械变速传动箱、小型工程机械操纵系统中，属于传动操纵链路里的间隙补偿与定位承载零件，日常工况下需要承受拨叉往复动作带来的侧向挤压力，同时要抵消轴系装配带来的累积公差，避免拨叉在换挡滑动过程中出现卡滞、偏磨的问题。从结构设计来看，零件主体采用弯折成型的一体化结构，一侧为圆弧包覆面，弧度匹配对应安装轴的外径，装配时可贴合在拨叉与轴套的衔接端面，无需额外加工复杂定位槽就能实现径向限位，减少装配时的找正时间。零件板面上设置的两个同轴通孔，用于穿装固定销钉，孔位的同轴度公差控制在0.02mm范围内，避免销钉装配后出现别劲问题，同时孔边做了0.5mm的倒角处理，既可以去除冲压或铣削加工留下的毛刺，也能引导销钉顺利穿入，降低装配难度。零件延伸出的侧翼带有开槽结构，这个槽位用于卡接拨叉的拨爪端部，槽宽尺寸与拨爪厚度保持0.1mm的间隙配合，既保证拨叉动作时的自由度，又能限制垫片的周向转动，防止长期运行后垫片出现移位失效。设计时充分考虑了安装边界，圆弧面的轴向长度控制在18mm，不会超出拨叉座的安装空间，两个安装孔的中心距为32mm，适配市面上多数小型变速操纵机构的通用安装孔位，无需对原有设备的安装基座做二次改造就能直接替换使用。零件的板厚选取4mm的高强度冷轧钢板为基础，弯折处的圆角半径设置为2mm，避免弯折处出现应力集中导致的断裂问题，同时非配合面做了喷砂氧化处理，提升零件的防锈能力，适应变速箱内有润滑油浸润的工作环境，长期使用不会出现锈蚀剥落的问题，不会污染传动箱内的润滑油。在实际选型替换时，需要注意圆弧包覆面的内径要与配套的拨叉轴外径匹配，过大会导致垫片径向窜动，过小则会出现装配卡滞，无法贴合安装端面，失去间隙补偿的作用。这类垫片虽然属于传动系统里的小型零件，但直接影响换挡操纵的手感与机构使用寿命，设计时没有采用分体拼接结构，而是选择一体化弯折成型，就是为了减少拼接带来的结构强度薄弱点，在承受反复侧向载荷时不会出现焊缝开裂或者拼接松脱的问题，整体结构紧凑，没有多余的冗余设计，在满足承载与定位功能的前提下，尽可能压缩零件的整体体积，适配紧凑化的变速机构安装空间。
