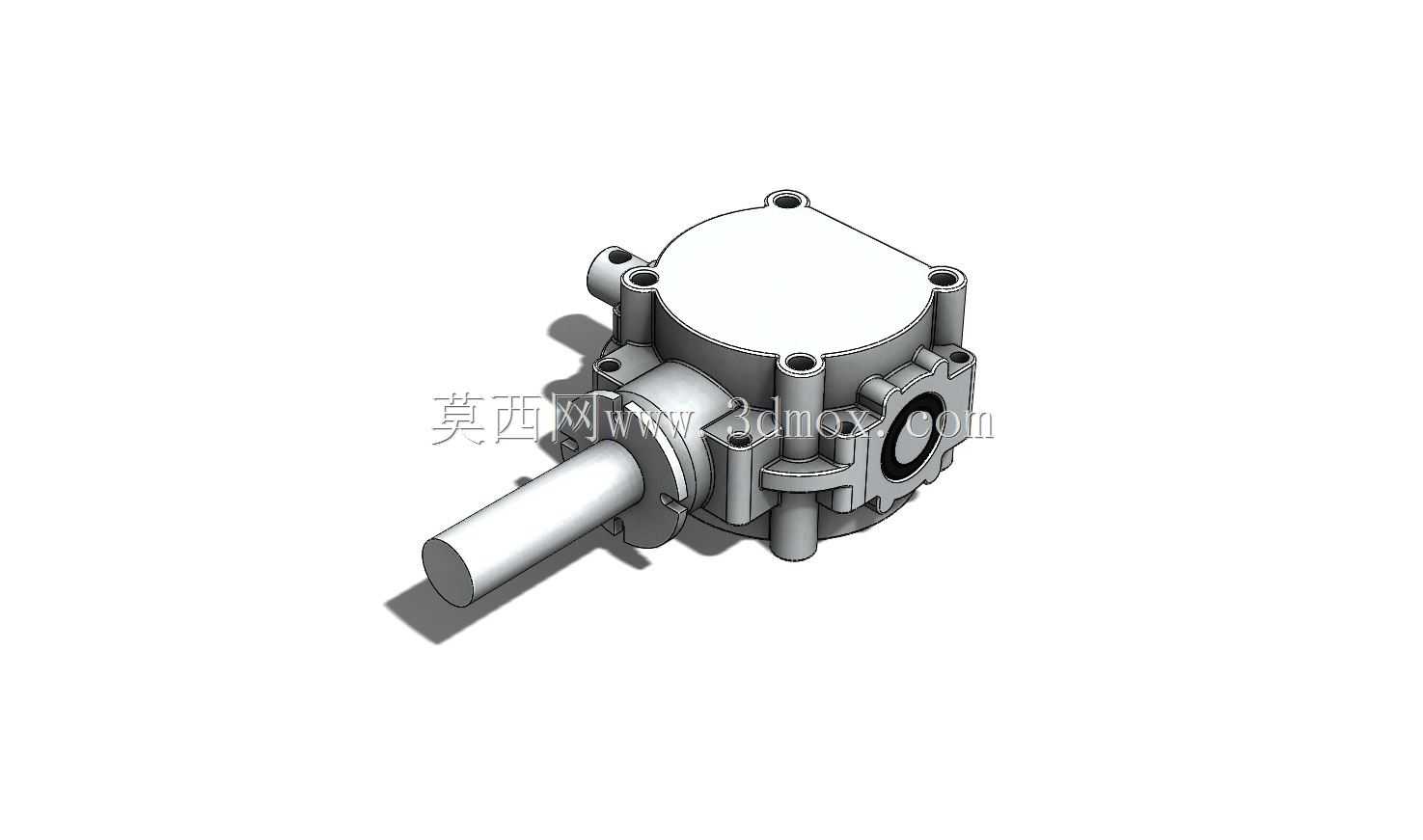

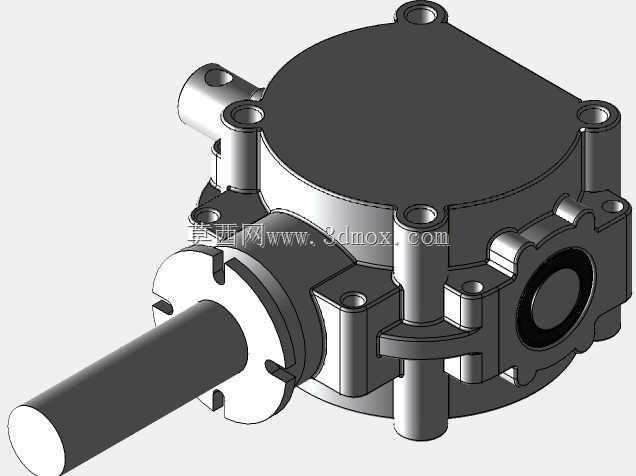

BPN1018系列紧凑型动力传动齿轮箱

这款齿轮箱作为动力传动系统的核心衔接部件，常被应用在小型自动化生产线输送单元、轻工包装设备的动力分配段、农用小型机具的动力输出端，也可适配户外小型清扫设备、园林修剪机具的动力换向场景，能在安装空间受限的工况下完成动力的转向与扭矩匹配。从实际使用场景来看，这类小规格齿轮箱不需要额外搭建复杂的安装基座，自身的箱体法兰预留了标准化的安装孔位，可直接对接伺服电机、小型内燃机的输出轴，输出端的伸出轴可通过键连接同步带轮、链轮或者联轴器，快速完成动力路径的搭建，在设备改型、非标自动化项目快速迭代的场景中，能大幅缩短传动部分的设计周期。

从功能特性上看，该齿轮箱采用一体化铸铝箱体结构，箱体合箱面经过精密铣削加工，配合密封胶槽设计，能有效避免齿轮啮合过程中润滑油的渗漏，同时铸铝材质的箱体自重较轻，在移动类小型设备上搭载时不会额外增加过多负载。箱体内的齿轮组采用定轴轮系布局，输入轴与输出轴呈垂直交错布置，可实现90度方向的动力转向，能适配动力源与执行机构空间布局垂直的安装场景，齿轮啮合面经过剃齿处理，传动过程中运行平稳，噪音控制表现优于同规格焊接箱体结构的传动部件。

设计过程中优先考虑了安装边界的适配性，箱体外部的安装凸台均做了圆角过渡处理，避免应力集中导致的安装位开裂，伸出轴的轴肩位置预留了油封安装位，可适配标准规格的骨架油封，防止外界粉尘、水汽进入箱体内部侵蚀齿轮与轴承。箱体顶部的检修盖板采用螺栓紧固，日常维护时不需要完全拆解箱体，即可完成齿轮啮合间隙检查、润滑油更换等操作。外部接口的尺寸均遵循通用传动件的安装规范，输入侧的内孔可适配不同轴径的动力输出端，通过顶丝或者平键完成周向固定，不需要额外定制转接法兰，能兼容市面上多数常规规格的小型动力源。

在结构细节处理上，箱体上的轴承安装孔采用一次装夹镗削完成，同轴度误差控制在极小范围内，能有效降低轴承运转过程中的偏磨问题，延长整体部件的使用寿命。齿轮轴的支撑采用深沟球轴承搭配推力轴承的组合，既能承受径向传动负载，也能抵消齿轮啮合过程中产生的轴向力，在频繁正反转的工况下也能保持稳定的传动精度，不会出现轴向窜动导致的传动间隙过大问题。箱体外部的散热筋沿着齿轮运转的气流方向布置，即使在连续长时间运转的工况下，也能通过自然对流将箱体内的热量散出，不需要额外加装散热装置，简化了配套设备的结构设计。
