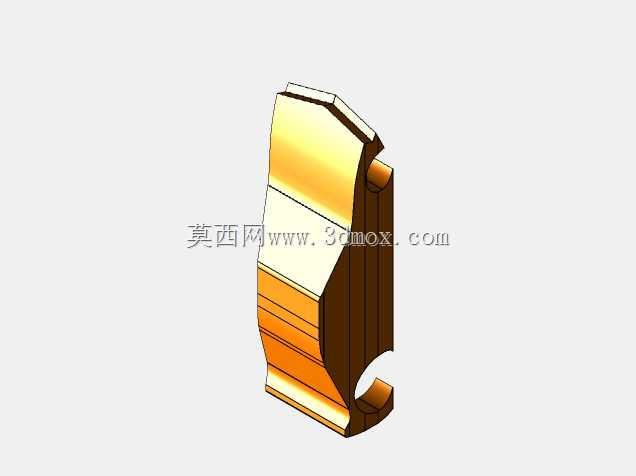

K2000型曲面异形卡接式结构件

这类曲面异形卡接结构件，多应用在需要快速拆装的设备护板拼接、模块化设备侧封板固定、小型机电产品壳体卡扣连接场景中，日常在工业控制柜内部分隔组件卡装、便携式检测设备外壳拼接、小型输送线侧挡快装结构里都能见到同原理的构件。从实际使用需求出发，该构件不需要额外紧固件，依靠自身结构形变即可完成卡合锁定，拆装过程不需要额外工具，能大幅提升设备组装、后期维护的作业效率，尤其适合需要频繁开合检修的设备舱位连接场景。设计阶段首先要明确卡接的插拔行程与锁定扣合量，构件侧面的圆柱凸台是定位导向结构，安装时先将凸台对准安装基座的导向槽推入，到位后下端的半圆卡口会自动卡入基座的定位柱，完成竖向与横向的双向限位，不会出现安装后窜动松脱的问题。外形上采用三段式曲面过渡，一方面是适配安装位置的曲面壳体外形，保证安装后外表面齐平无凸起，不会积灰也不会剐蹭操作人员；另一方面曲面的壁厚做了渐变处理，卡接受力区域的壁厚比非受力区厚0.8mm，既保证卡合时的结构强度，反复拆装不会出现断裂，也能控制整体重量，减少材料消耗。安装边界上，构件的整体宽度适配常规20mm宽度的安装卡槽，推入行程控制在12mm，扣合后外露高度与安装面齐平，不会超出设备外轮廓，不需要额外预留避让空间。建模过程中重点处理了曲面与定位结构的衔接处圆角，所有受力转折位置都做了R1.2的圆角过渡，避免应力集中导致的卡扣断裂，同时导向凸台的端面做了15度的导入斜角，安装时能自动导正位置，即使安装对位有小幅偏差也能顺利滑入卡槽，降低现场安装的对位难度。这类卡接件的卡合力经过结构校核，正常手动推入的力度即可完成锁定，拆卸时用一字螺丝刀撬动侧面预留的拆卸缺口即可脱出，不会损坏构件本身，可满足上百次反复拆装的使用需求，在模块化快装设备的结构设计中，这类无紧固件的卡接结构能有效减少零件数量，降低装配复杂度，同时避免螺丝等小零件掉落进设备内部引发的故障风险。
