汽车发动机曲轴箱密封垫片结构设计

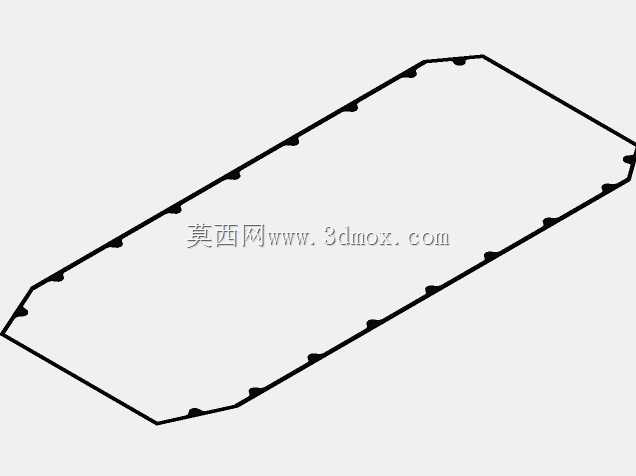

在汽车动力总成的装配环节中，曲轴箱与相关结合面的密封性能直接决定了发动机运行的可靠性，这款垫片正是针对曲轴箱结合面的密封需求设计的配套密封件。从实际装车场景来看，该垫片布置在曲轴箱与上盖或者油底壳的结合端面之间，主要作用是填充结合面的微观加工凹凸间隙，阻断润滑油、油气的泄漏路径，同时阻挡外部的灰尘、水汽进入曲轴箱内部，维持箱体内的压力平衡与润滑系统的密闭性。设计过程中首先要匹配对应曲轴箱结合面的完整轮廓，垫片的外边缘完全贴合结合面的外形走势，沿着轮廓均匀排布的安装孔位，需要和箱体上的螺栓安装位完全同轴对齐，孔位的孔径要略大于螺栓外径，既保证装配时螺栓能顺利穿过，又不会因为孔位过大导致密封面有效宽度不足，出现密封失效的风险。从结构特性来看，垫片整体采用薄型片状结构，轮廓完全复刻曲轴箱结合面的异形走势，边角处的切角、折线轮廓都和箱体端面完全匹配，不存在多余的外伸结构，避免装配时和周边的管路、支架发生干涉。安装边界方面，垫片的内边缘要避开曲轴箱内部的运动部件运行轨迹，不能出现垫片边缘突出到箱体内腔、被运转的曲柄连杆机构剐蹭的情况，同时外边缘不能超出箱体结合面的外轮廓，防止装配后垫片外露被机油浸泡加速老化。在密封逻辑设计上，沿着垫片的密封面走向，螺栓孔位的排布密度经过匹配，保证相邻螺栓之间的垫片压紧力均匀分布，不会出现局部压紧力不足导致的渗漏，也不会因为局部压力过大造成垫片被压溃损坏。实际选型使用时，需要确认垫片的轮廓尺寸和对应机型的曲轴箱结合面完全匹配，安装前要清理结合面的残留密封胶、旧垫片残渣和油污，保证结合面平整无磕碰损伤，装配时按照对角顺序逐步拧紧螺栓，控制拧紧力矩在对应规格要求的范围内，避免垫片受力不均出现变形。这类垫片属于发动机的易损密封配件，在发动机大修、密封维护时都需要更换，建模过程中完全参照实际箱体的结合面轮廓提取边线，保证孔位、轮廓的尺寸精度，能直接用于装配干涉检查、密封性能模拟以及后续的加工出图参考，适配对应的发动机机型装配需求。
