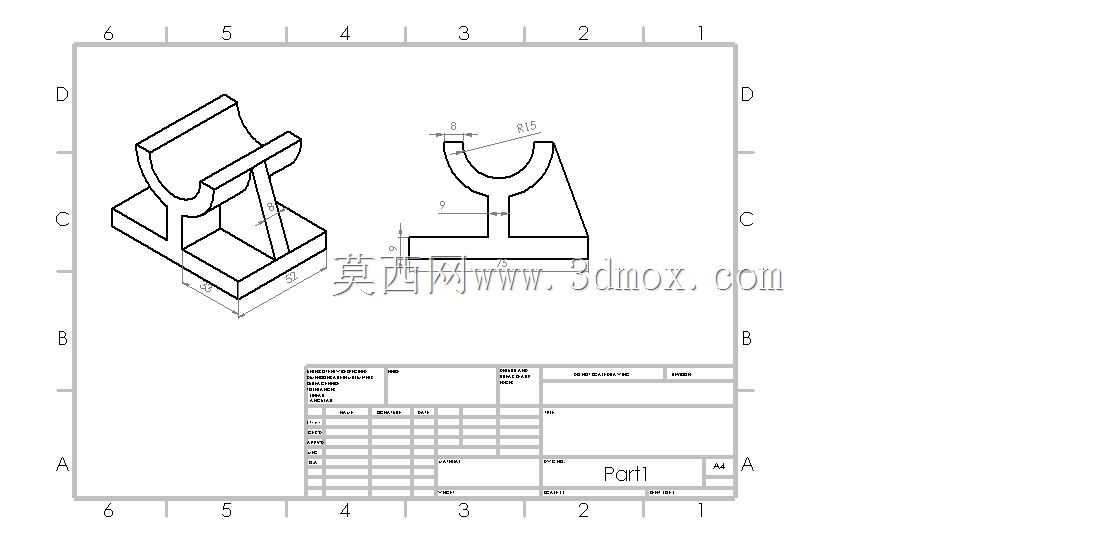

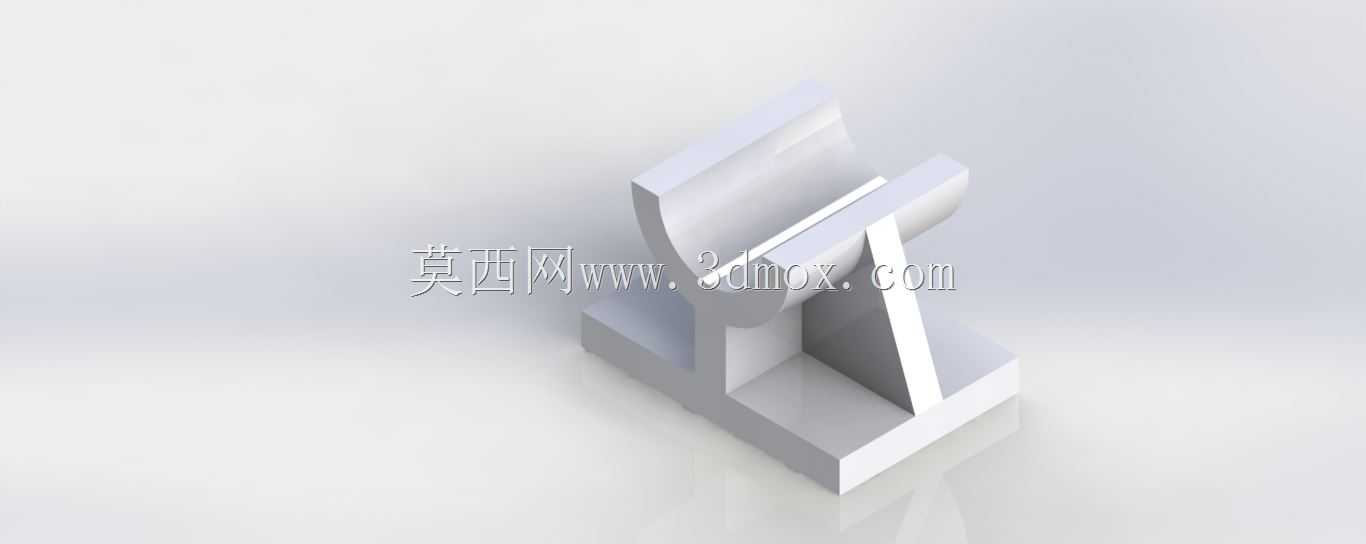

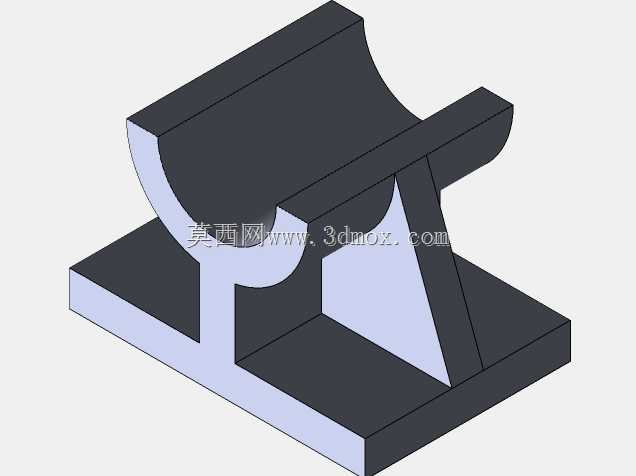

这类U型括号支撑构件在小型工装夹具、桌面级实验设备的机架搭建场景中十分常见,常作为侧向支撑、杆件限位的基础连接件使用,能够在不占用过多安装空间的前提下,为横向穿设的圆杆、方条提供稳定的承托与侧向约束,避免杆件受载后出现径向窜动或垂向形变。从结构设计逻辑来看,构件底部采用整块方形安装基板,基板上预留的安装孔位可适配M4-M6规格的内六角螺栓,能直接固定在铝型材机架的T型槽或者钢制工作台的螺纹孔位上,安装时不需要额外加工适配垫块,基板与竖直支撑臂之间做了等厚度的三角加强筋过渡,筋板厚度与支撑臂壁厚保持一致,既避免了壁厚突变带来的注塑或3D打印应力集中问题,也能在承受垂直向下的载荷时将力均匀分散到整个安装基板上,不会出现支撑臂根部断裂的情况。上部的U型承托槽做了1.5度的拔模斜度,槽内表面粗糙度控制在Ra3.2级别,既可以保证穿入槽内的杆件能够顺畅滑动调整位置,也不会因为间隙过大导致杆件晃动,槽口边缘做了R1的圆角过渡,避免安装杆件时刮伤零件表面的防锈涂层。在实际建模练习过程中,这类零件不需要复杂的曲面命令,仅通过基础的拉伸、切除、筋特征、圆角命令就能完成全参数化建模,建模时需要重点关注安装基板的边界尺寸,要保证基板的长宽尺寸大于支撑臂截面宽度的2倍,才能在螺栓锁紧时不会出现基板翘曲的问题,U型槽的中心高度需要根据被支撑杆件的设计中心高确定,槽的开口宽度要比被支撑杆件的直径大0.2-0.5mm,预留出装配调整的间隙,同时要注意加强筋的高度不能超过U型槽的底面位置,避免干涉杆件的安装。这类构件在小型输送线的侧边挡杆安装、教学实验台的杆件固定、简易工装的定位支撑场景中都能直接复用,建模时可以将安装孔位、槽宽、支撑高度设置为可调参数,后续遇到不同规格的杆件支撑需求时,只需要修改对应参数就能快速生成适配的零件模型,不需要重新从零开始绘制结构。
