景观与小型水利场景用轮式水车结构

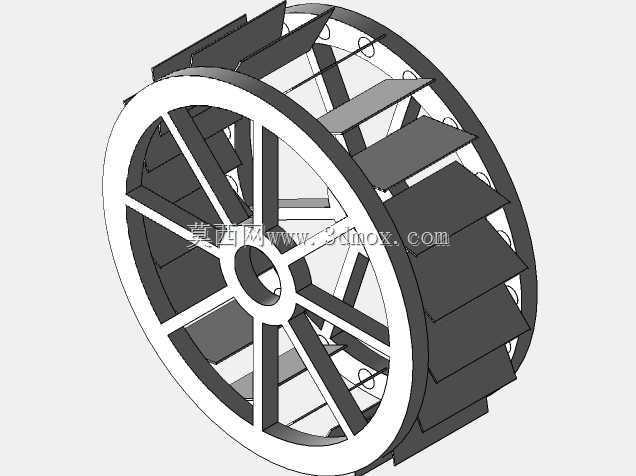

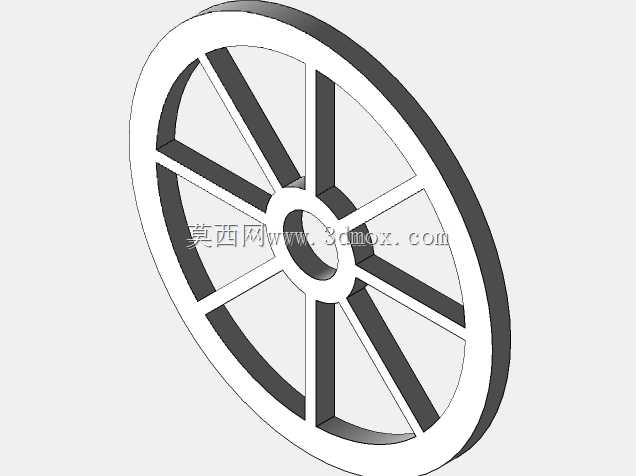

这款轮式水车结构，在实际工程应用中覆盖两类核心场景，一类是小型农田水利的低水头提水作业，另一类是中式园林、文旅街区的动态水景造景，两类场景对结构的要求存在明显差异，设计阶段需要做针对性的平衡适配。从功能实现逻辑来看，水车的核心作用是通过水流冲击外周叶片获得转动力矩，随着轮体转动，浸入水流的叶片兜住水体抬升，到达轮体顶部位置时将水体导入接水槽，完成无动力提水的过程；在景观应用场景中，转动的轮体搭配水流跌落的动态效果，能够强化水景的灵动质感，相比静态景观装置更具视觉吸引力。设计阶段首先要确定轮体的直径参数，这款水车轮体直径设定为200毫米，属于缩比验证级的结构尺寸，既可以作为小型桌面演示装置的核心构件，也能为同结构大尺寸实装水车提供结构受力、转动惯量的验证参考。轮体采用双侧轮圈加放射状轮辐的支撑结构，轮辐从中心轮毂位置向外辐射连接两侧轮圈，形成稳定的笼式支撑框架，这种结构的优势在于能够在控制整体重量的前提下，保证轮体的径向刚度，避免长期受水流冲击出现轮圈变形、转动卡滞的问题。外周的叶片采用等夹角均匀排布，叶片与轮圈切线方向保持固定倾角，这个角度是经过受力测算确定的，既能够保证叶片入水时尽可能多地承接水流冲击获得转矩，也能在抬升过程中减少水体的提前泄漏，提升提水效率。中心轮毂位置设置了同轴安装孔，用于匹配支撑转轴，安装时需要保证转轴的水平度，同时控制轮体两侧与支撑支架的间隙，避免转动过程中出现侧向摩擦，额外增加转动阻力。在水利提水场景应用时，需要根据现场的水流流速、水位落差调整叶片的宽度和倾角，保证水流能够提供足够的启动力矩，无需额外动力即可实现持续转动；在景观场景应用时，可以适当调整叶片的表面质感，搭配木质或仿石纹理处理，匹配整体景观的风格定位，同时可以在轮体侧面加装低阻尼的发电组件，为景观照明提供微量电力，进一步拓展结构的实用价值。结构设计过程中充分考虑了装配的便捷性，轮辐、叶片、轮圈的连接位置都做了定位止口设计，组装时无需复杂工装即可完成精准对位，降低生产装配的难度，同时也方便后期对磨损叶片进行单独更换，减少维护成本。
