UCP213外球面带座轴承结构设计

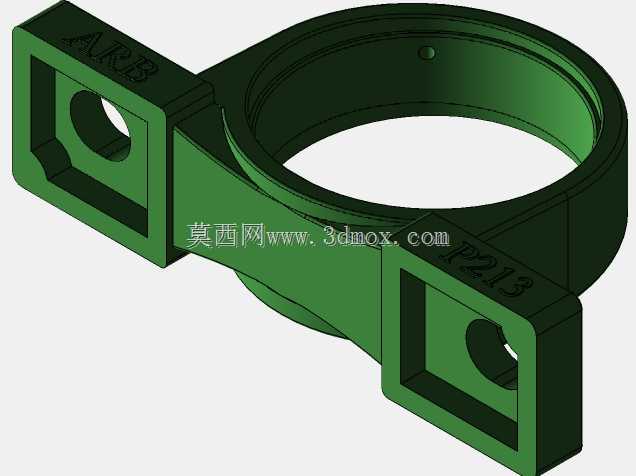

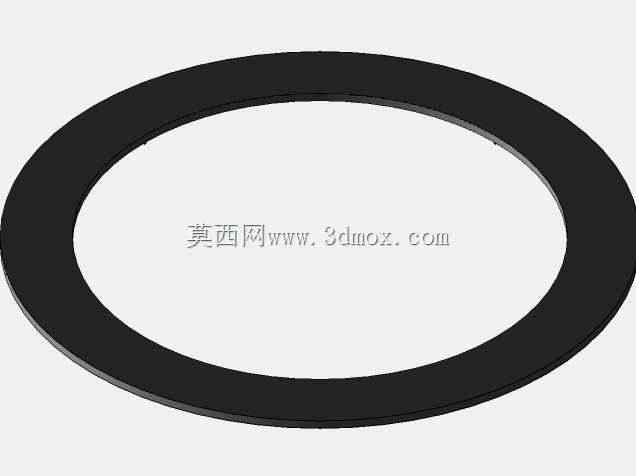

在带式输送机驱动端、小型农用机械传动轴支撑、食品包装线从动辊定位这类工况里，带座轴承的选型直接决定了传动系统的维护周期与运行稳定性，UCP213作为立式座外球面轴承的常用规格，其结构设计完全围绕快速安装、自动调心、重载支撑的核心需求展开。从实际安装边界来看，该型号轴承的立式安装座采用铸铁一体铸造成型，底座两个安装孔的中心距、轴承内孔的轴心高度都经过严格的尺寸校核，安装时无需额外加工复杂的定位止口，仅需通过螺栓将底座固定在机架的安装平面上即可完成初步定位，能大幅缩短现场装配的工时，尤其适合设备改造、产线快速运维的场景。轴承本体采用外球面设计，与立式座的内球面配合后可实现一定角度的自动调心，当传动轴出现轻微的安装同轴度误差、或者设备运行中机架产生小幅形变时，轴承可以自适应调整角度，避免轴承受额外的附加弯矩，有效降低轴承内圈滚道的点蚀风险，延长部件的使用寿命。内孔采用顶丝锁紧结构，安装时将轴穿入轴承内孔后，拧紧内圈上的两个紧定螺钉即可完成轴与轴承的轴向与周向固定，不需要额外加工轴肩、锁紧螺母等定位结构，对安装现场的加工条件要求极低，在中小型传动设备的设计中，能简化轴系的结构设计，减少轴类零件的加工工序。从功能特性上看，该轴承的密封结构采用接触式橡胶密封圈，能有效阻挡外界的粉尘、水汽进入轴承内部滚道，同时防止轴承内部的润滑脂泄漏，在多粉尘的建材加工车间、有冲洗需求的食品生产线上都能稳定运行，日常维护仅需定期通过座体上的注油嘴补充润滑脂即可，不需要频繁拆解部件。设计过程中，需要重点校核底座的安装平面平面度，若安装面翘曲量过大，会导致轴承座受力不均，运行中产生异常振动；同时要注意紧定螺钉的锁紧扭矩，扭矩过大会导致内圈变形，扭矩不足则会出现轴与内圈打滑跑圈的问题。在轴系布局时，该类轴承通常作为游动端支撑使用，配合固定端轴承吸收轴的热伸长量，避免轴受热膨胀后产生过大的轴向应力。
