带安装底座一体式滑动轴承支撑座结构

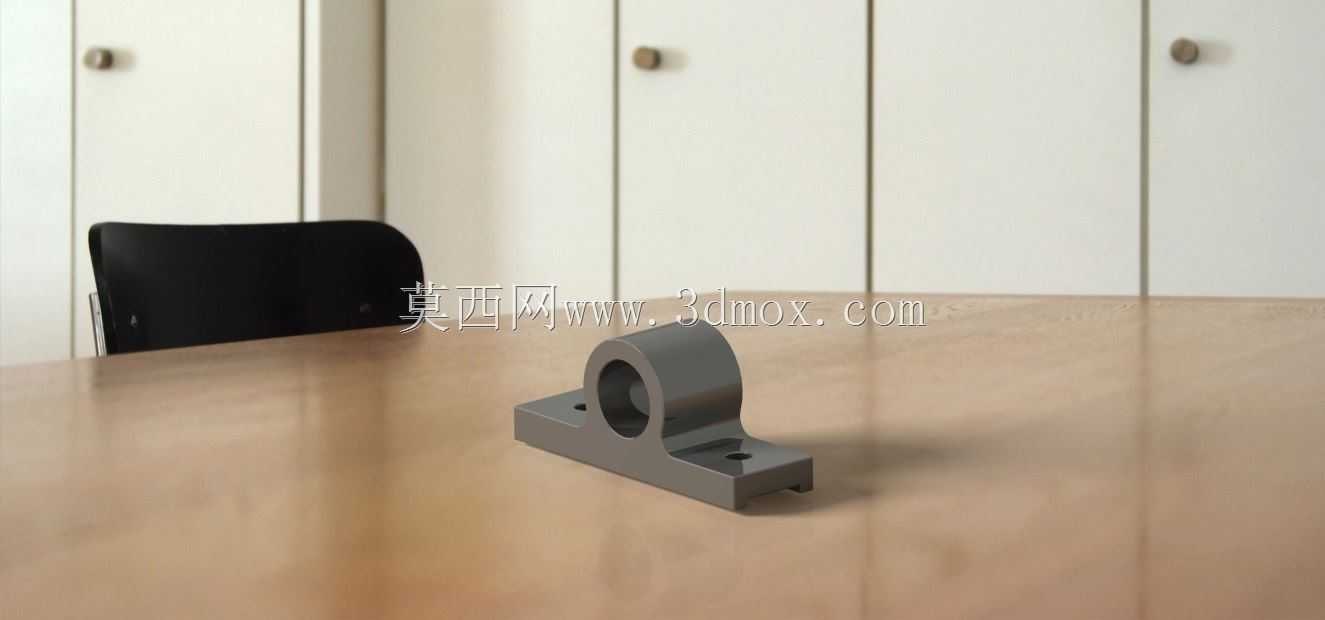

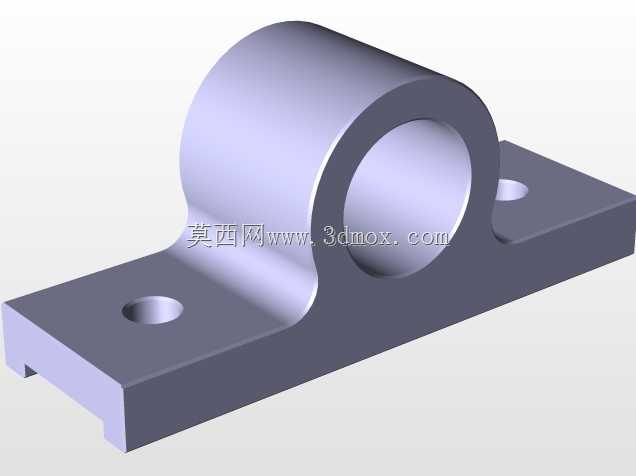

这类一体式带座轴承支撑结构，常应用在轻工输送线、小型工装夹具、非标自动化设备的低速轴系支撑场景中，用来承托旋转轴类零件，约束轴的径向跳动，同时抵消轴运转过程中产生的径向载荷，保证轴系运转的同轴度与稳定性。从结构设计来看，上部的圆筒状轴套安装位为核心承载区域，内孔为光滑圆柱面，可适配镶装铜套、含油轴承或者直接与光轴间隙配合，筒身做了等壁厚设计，既保证足够的径向承载刚度，又避免不必要的材料冗余，降低整体零件重量。下部的安装底座采用平板式结构，开设两个对称的沉头安装孔，可通过内六角螺栓直接固定在设备安装基面或者型材框架上，底座底部开设的通槽结构，一方面可以在安装时微调支撑座的轴向位置，适配不同的轴系安装间距，另一方面也能减少底座与安装面的接触面积，降低基面平面度误差对安装精度的影响，避免因基面不平导致轴孔偏斜、轴运转卡滞的问题。设计过程中需要重点把控轴孔与底座安装面的平行度公差，通常这个公差需要控制在0.02mm/100mm以内，否则会导致轴安装后出现别劲现象，加速轴承磨损，同时两个安装孔的中心距需要与设备基面上的预装孔位严格匹配，孔位公差一般取±0.1mm即可满足普通工况的安装需求。圆筒与底座的衔接位置做了圆弧过渡处理，避免直角连接处的应力集中，在承受冲击载荷时不会出现衔接处断裂的问题，整体结构采用一体化铸造成型后再做机加工的工艺路线，毛坯铸造时预留足够的加工余量，轴孔、安装面、安装孔位置通过铣削、镗削、钻削工序完成最终加工，能有效保证各形位公差满足使用要求。在实际选型应用时，需要先确认轴的直径与上部轴孔内径匹配，再核对底座的安装孔间距、底座总宽度是否适配设备的安装空间，同时要根据轴的实际载荷大小确认筒身的壁厚是否满足承载要求，若载荷偏大可适当增加筒身壁厚或者选用更高强度的铸件材质。这类支撑座相比分体式轴承座，零件数量更少，安装调试步骤更简便，不需要额外调整轴承座的同轴度，在低速轻载的传动场景中能大幅降低装配工时，同时一体化结构的抗振性能更好，在有小幅振动的设备上也能保持稳定的支撑精度，不会出现连接螺栓松动导致的支撑偏移问题。
