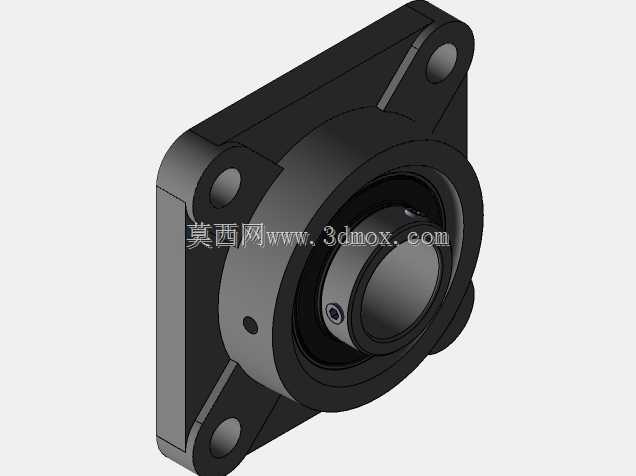

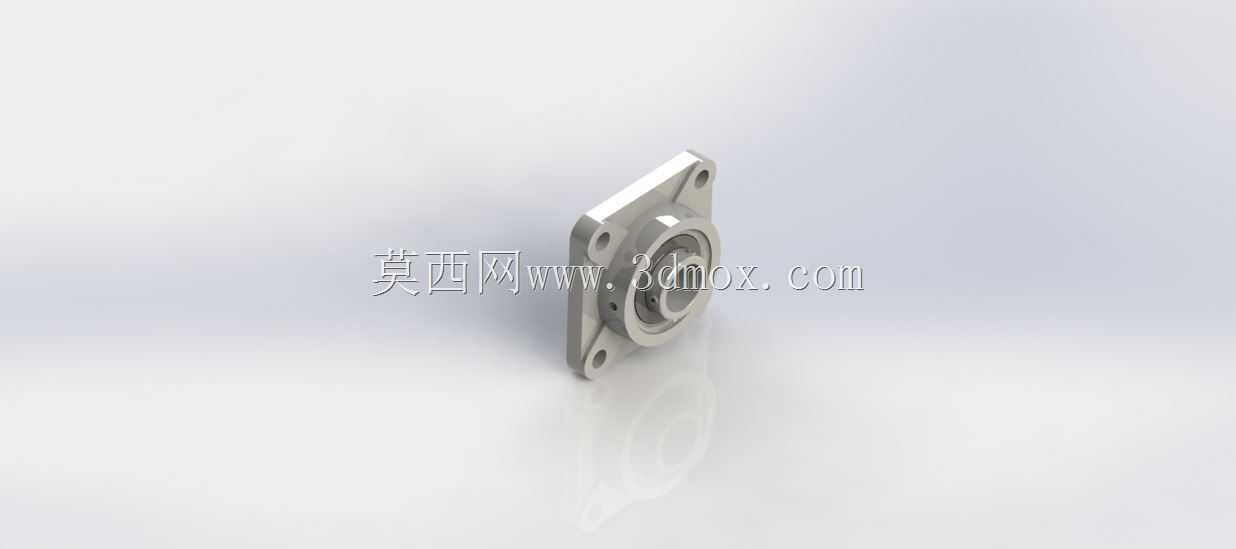

方形法兰带座外球面轴承UCF206结构设计

这款带方形安装法兰的外球面轴承单元，是轻工输送、食品包装、小型农机传动段非常常用的支撑部件，日常做设备改型或者新线布局时，经常会碰到需要快速选配这类支撑件的场景，它最大的优势就是安装对中容错率高，不需要做高精度的镗孔工位，就能完成转轴的支撑固定，对于现场改制、非精密传动的辊道、从动轮轴系来说，能大幅降低加工与装配的工时成本。从结构设计逻辑来看，整个单元分为铸造方形法兰座与内嵌外球面轴承两部分，法兰座采用四点螺栓安装布局，四个安装孔对称分布在方形座的四个角位，安装时不需要额外加工定位止口，只要在安装基板上按照孔位打好对应的通孔，穿入螺栓紧固即可完成固定，这种安装方式对于薄壁型材机架、钣金焊接机架的适配性非常好，不会因为机架面的轻微平面度误差导致轴承卡滞。内嵌的外球面轴承外圈为球面结构，和轴承座内的球面型腔配合，能够自动补偿轴系安装时产生的角度偏差，比如长辊道加工时两端安装座存在的同轴度误差、机架受力后产生的轻微形变，都可以通过这个球面配合结构抵消，避免轴承出现额外的附加载荷，大幅延长轴承的实际使用寿命。轴承内圈采用顶丝锁紧结构，装配时只要将轴穿入内圈孔，拧紧内圈上的两个紧定螺钉，就可以完成轴与轴承内圈的周向与轴向固定，不需要额外加工轴肩、键槽或者锁紧螺母位，对于光轴的适配性极强，现场装配时不需要复杂的工装，普通内六角扳手就可以完成全部装配操作。从安装边界来看，方形法兰的四个安装孔中心距符合通用传动件的安装尺寸规范，轴承内孔为标准206系列轴承尺寸，适配直径30mm的光轴，轴承座的轴向突出厚度控制在合理范围，不会占用过多的轴端安装空间，在做紧凑布局的小型设备时，不会和周边的传动轮、护罩结构产生干涉。日常选型时需要注意，这类带座轴承更适合中低速、载荷平稳的传动场景，比如皮带输送机的从动辊支撑、小型风机的转轴支撑、包装线的导辊支撑，如果是重载、冲击载荷较大的工况，就需要选配更高载荷等级的铸钢座或者带紧定套的轴承单元，避免轴承座受力开裂或者轴承提前失效。建模时需要注意球面配合面的公差匹配，轴承座的球面型腔粗糙度要控制在合理范围，既不能过于粗糙导致轴承外圈转动卡滞，也不能过于光滑降低配合的摩擦力，防止轴承外圈在座内出现打滑蠕变，另外四个安装孔的位置度公差要控制在允许范围内，避免现场安装时出现孔位错位无法穿入螺栓的问题。
