涡轮增压器前行星齿轮传动结构设计

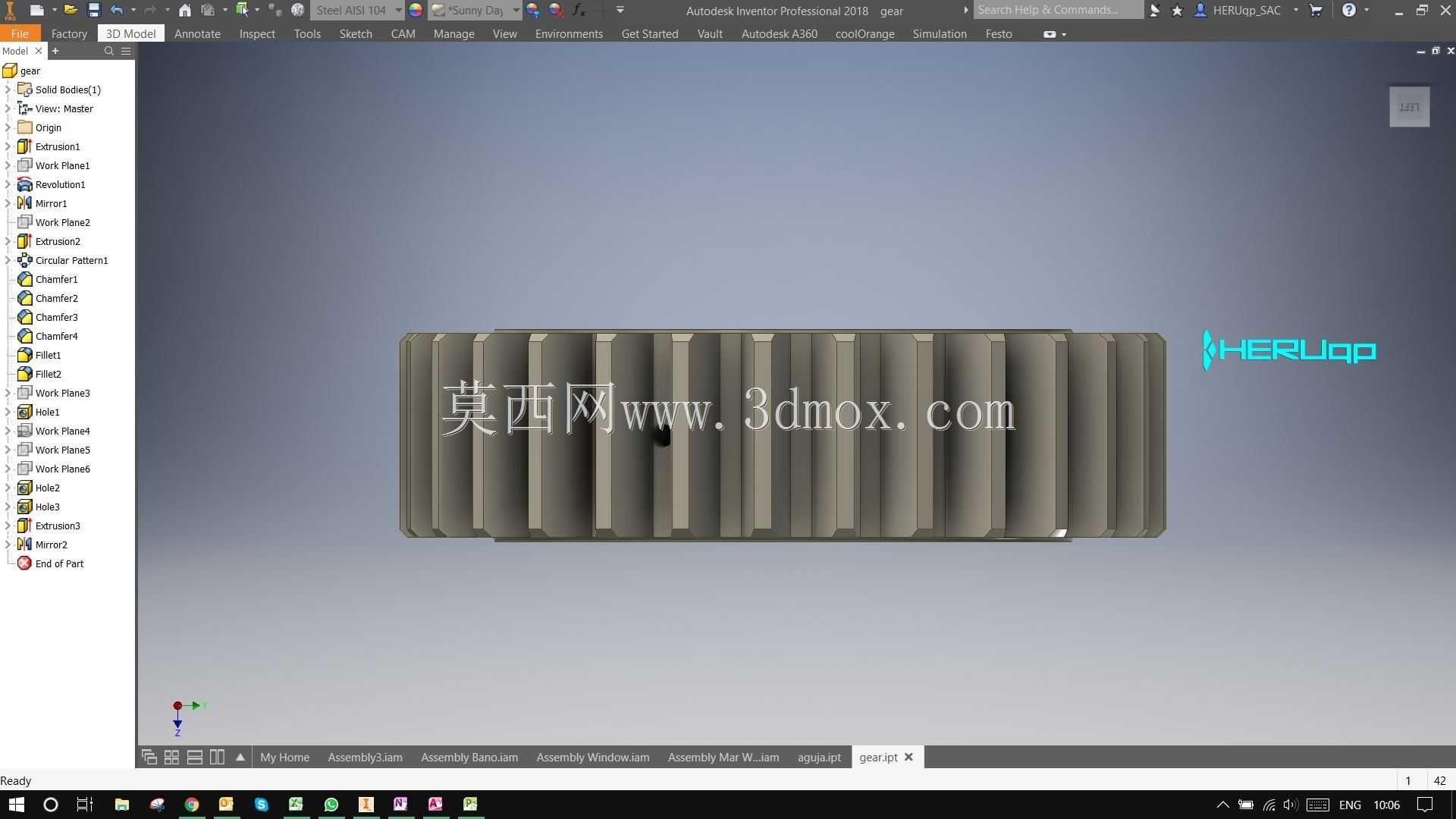

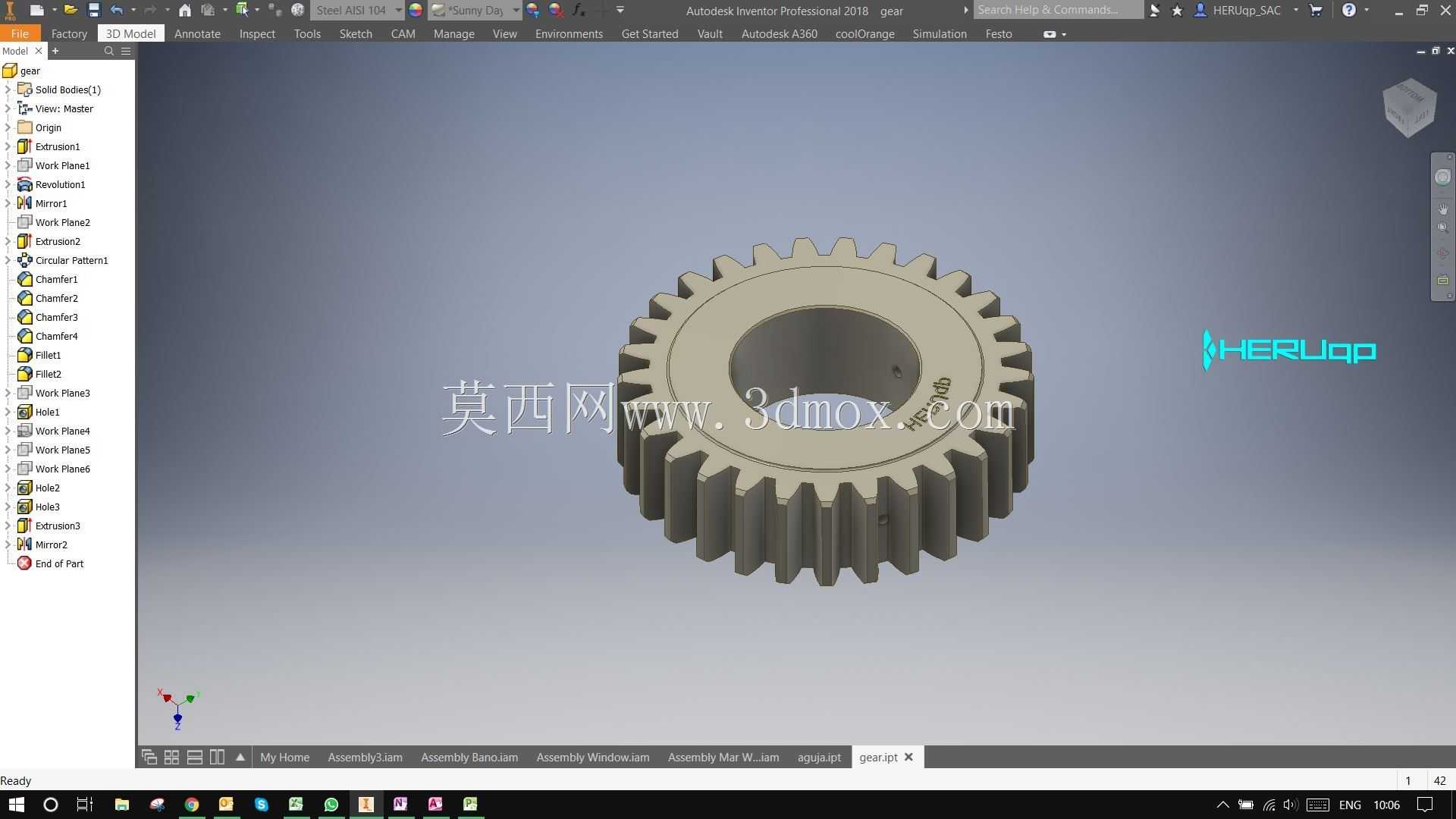

这款行星齿轮结构是涡轮增压器传动系统中的核心前行星传动部件，在涡轮增压器的动力传递链路里承担着转速匹配、扭矩分流的关键作用，多用于小排量涡轮增压动力单元的减速传动段，衔接涡轮端叶轮与压气机端的动力传输路径，保障增压器在宽转速区间内的动力输出稳定性。从实际应用场景来看，这类行星齿轮结构需要适配增压器高转速、高温差的工作环境，日常工作转速区间覆盖数万转，同时要承受排气端传导的持续高温，因此在结构设计阶段，首先要保证轮齿的啮合重合度满足高转速工况的平稳性要求，避免高速运转下出现啮合冲击带来的振动与异响。设计过程中，齿形参数经过反复校核，采用渐开线圆柱直齿结构，齿向修形量控制在微米级，抵消高速运转下的热变形与受力形变带来的啮合偏差，保证全工况下的齿面接触应力处于材料许用范围内。齿轮的内孔为安装定位基准，孔壁预留有定位销孔，用于与行星架的销轴配合，安装时需要保证内孔与齿顶圆的同轴度公差在0.02mm以内，避免高速转动下出现动不平衡量超标的问题。齿轮的轴向尺寸经过严格控制，要匹配行星架的轴向安装间隙，既不能因为轴向尺寸过大导致装配卡滞，也不能因为间隙过大出现运转时的轴向窜动，影响传动平稳性。齿宽的设计结合了传递扭矩的大小与安装空间的限制，在有限的径向尺寸范围内，通过合理分配齿宽与模数的参数，在保证轮齿弯曲强度的前提下，尽可能降低齿轮自身的转动惯量，减少增压器响应过程中的动力迟滞。从安装边界来看，齿轮的齿顶圆直径需要匹配行星轮系的内齿圈与太阳轮的中心距参数，装配时三个同规格行星齿轮沿太阳轮周向均布，各自通过销轴固定在行星架上，运转时同时与太阳轮、内齿圈啮合，实现固定传动比的动力分流，将涡轮端输入的高转速降低至压气机端适配的工作转速，同时放大输出扭矩，保障压气机叶轮能够稳定建立进气压力。这类齿轮的材料通常选用渗碳合金钢，齿面经过硬化处理后具备足够的耐磨性，芯部保持足够的韧性，能够承受高速传动下的交变载荷，避免出现齿面点蚀、断齿等失效问题。在三维建模过程中，轮齿的齿廓曲线严格按照渐开线方程生成，齿根圆角参数经过优化，降低齿根处的应力集中系数，每个轮齿的分度误差控制在建模精度允许的范围内，保证后续装配仿真时能够真实模拟实际啮合状态，为后续的工程分析、加工制造提供准确的数字模型依据。
