截止阀全套零部件拆分结构三维数模

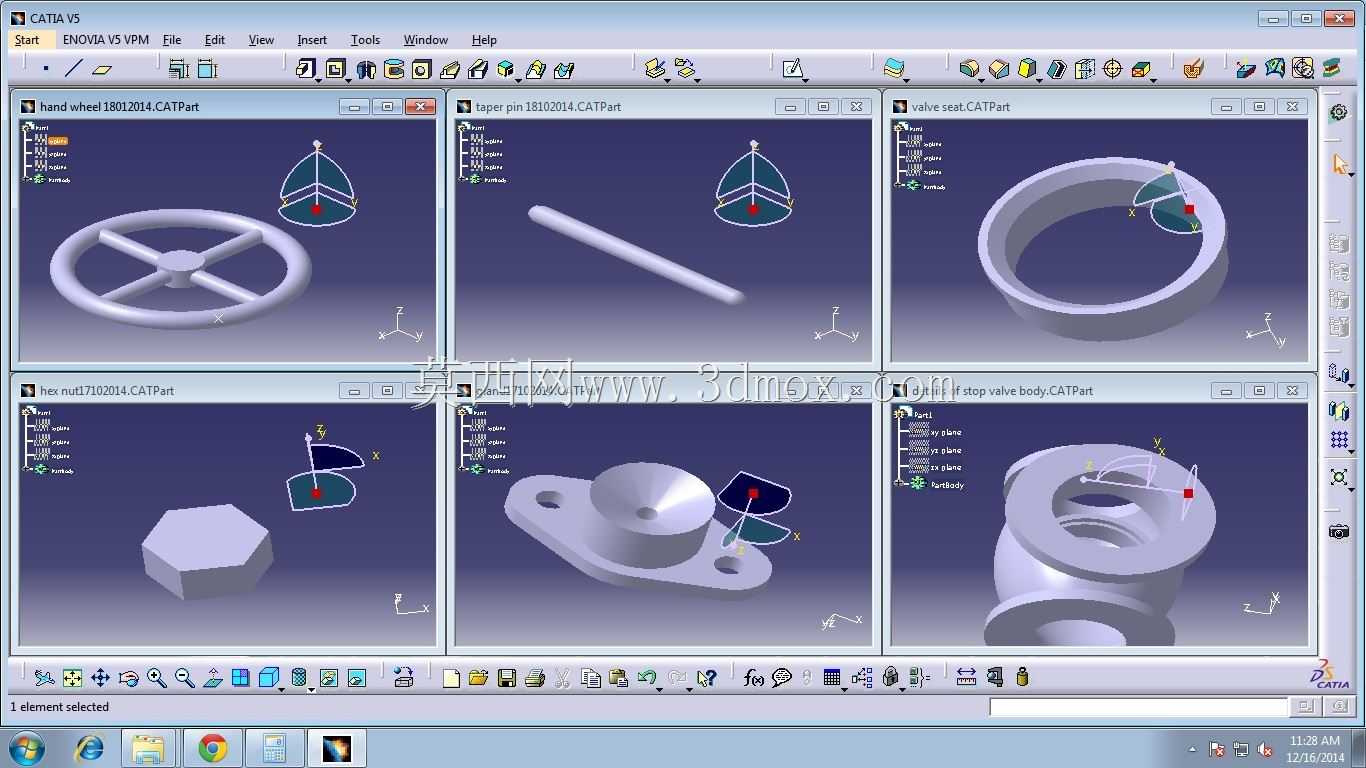

这套截止阀三维数模采用全零件拆分建模方式，完整呈现了手轮、阀杆、阀瓣、阀体、密封压盖等核心组成部件的独立结构与装配逻辑，可直接用于结构校核、装配模拟与教学演示场景。在工业管路系统中，截止阀主要承担介质截断与流量调节功能，广泛应用于给排水、化工输送、热力管网等工况，相比同通径闸阀，其密封面受介质冲蚀磨损更小，调节精度更易控制，适合需要频繁启闭或节流调节的管路节点。建模过程中优先遵循实际加工与装配逻辑，手轮采用轮辐式结构，在保证操作扭矩传递强度的前提下减少材料用量，轮缘做圆弧过渡处理避免操作时割手，中心的方孔与阀杆顶端方轴配合，确保扭矩传递无打滑间隙。阀杆设计为细长轴结构，表面粗糙度与同轴度要求在数模中通过配合公差标注体现，与阀瓣采用T型槽连接，既保证启闭过程中阀瓣可随密封面自适应微调，又能避免阀杆转动带动阀瓣旋转磨损密封面。阀体采用直通式流道设计，进出口端预留标准法兰连接边界，法兰螺栓孔位置、密封面凸台尺寸完全匹配对应压力等级的管路法兰标准，安装时无需额外调整孔位即可完成对接；中腔部位的填料函深度、压盖配合尺寸按常规填料密封结构设计，可适配石墨、聚四氟乙烯等多种填料类型，满足不同温度、压力介质的密封需求。数模中每个独立零件均保留完整建模特征树，可直接修改关键参数调整通径、压力等级等规格，比如调整阀杆直径适配更高压力工况，修改手轮直径适配不同操作力矩要求，更换密封面结构适配强腐蚀介质场景。拆分式的结构展示也便于新手工程师理解截止阀的工作原理：转动手轮带动阀杆升降，改变阀瓣与阀体密封座之间的通流间隙，从而实现介质流量调节与截断，装配时可按照数模拆分顺序依次完成阀瓣安装、填料填充、压盖锁紧、手轮固定等工序，避免实际装配中出现零件干涉、密封不到位等问题。在选型参考层面，数模中各零件的壁厚、连接尺寸均符合常规工业截止阀的设计规范，可作为同类型产品改型设计的基础模板，也可用于装配培训、虚拟拆装教学等场景，帮助从业者快速掌握截止阀的结构组成与装配要点。
