法兰连接直通式工业截止阀结构设计

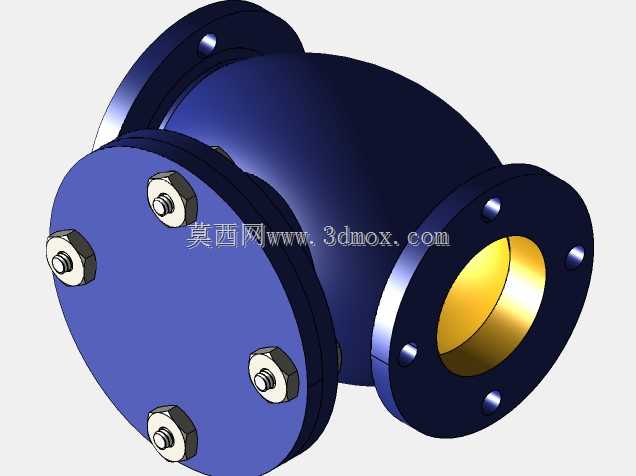

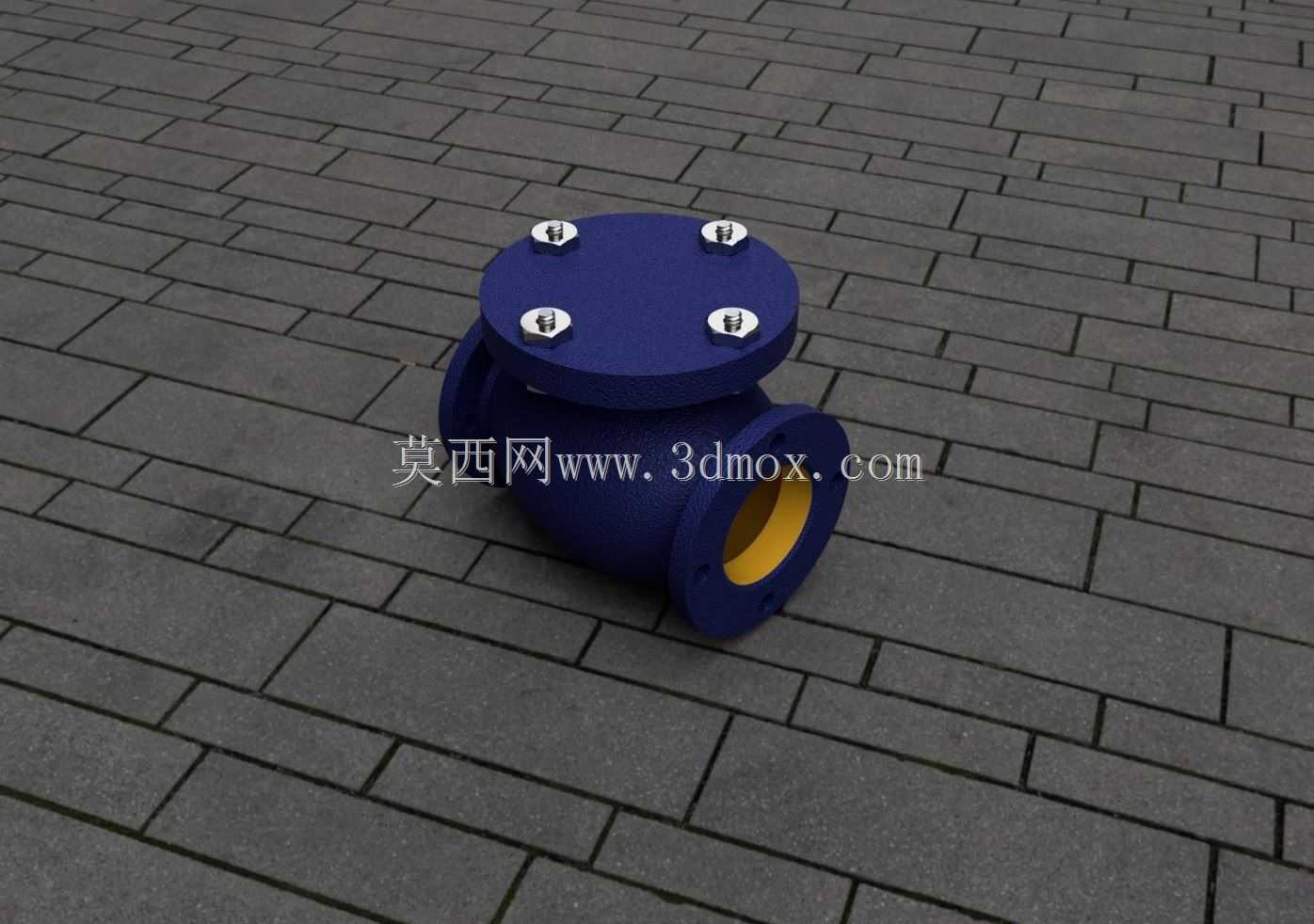

这款直通式法兰截止阀的三维结构，完全围绕工业管路系统的截断控制需求搭建，日常应用场景覆盖化工流体输送、市政给排水主管路、暖通循环水系统、中小型工业锅炉给水支路等需要精准控制介质通断的工况，核心作用是通过阀瓣的升降动作，实现管路内介质的完全截断或导通，不承担流量调节的核心功能，避免长期节流工况下阀瓣密封面被高速介质冲蚀损坏。从结构设计逻辑来看，阀体采用球墨铸铁材质的一体化铸造成型思路，流道设计为低阻力直通结构，相比角式截止阀的流道弯折设计，介质流经阀体时的压力损失更小，适配对管路压损有严格要求的长距离输送场景。两端的法兰连接结构严格遵循通用管路法兰的安装尺寸规范，法兰盘上的四个螺栓孔位置度公差控制在0.2mm以内，现场安装时可直接与同公称通径的管路法兰配对，无需额外加工适配转接件，法兰密封面采用突面结构，搭配耐油橡胶石棉垫片即可实现中低压工况下的可靠密封，适配1.6MPa及以下的常规工作压力场景。顶部阀盖与阀体采用四螺栓紧固连接，密封槽内置成型填料密封，可有效避免阀杆升降动作过程中的介质外漏问题，阀瓣密封面采用堆焊硬质合金的设计思路，相比纯铜密封面的耐磨性能提升4倍以上，可耐受常规水、油品、弱腐蚀性化工介质的长期冲刷，大幅延长阀门的检修周期。在安装边界的设计考量上，模型预留了阀杆全行程升降的操作空间，阀体底部无突出结构，可直接落地安装或通过支架固定在管路旁，手轮操作位置距离阀体中心的尺寸符合人体工程学要求，现场操作人员无需借助额外登高设备即可完成阀门的启闭操作。整个建模过程严格遵循机械设计的公差配合要求，所有装配间隙都预留了实际生产的加工余量，不存在结构干涉问题，可直接用于生产前的结构验证、管路系统的装配模拟，也可作为阀门类产品设计的参考原型，帮助结构设计人员快速完成同类型产品的方案迭代，避免从零开始建模的重复工作。
