落地式消防供水控制装置结构设计

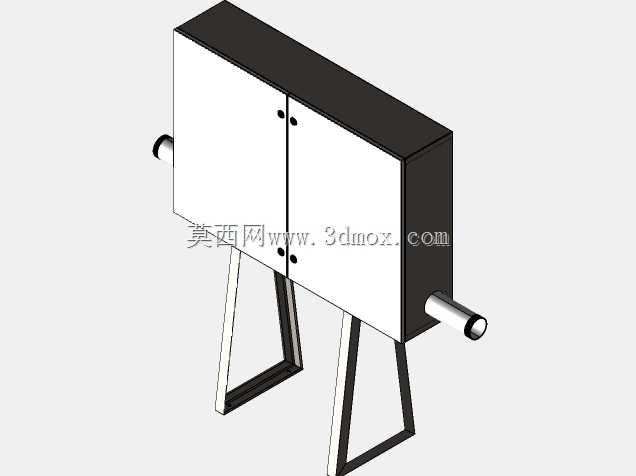

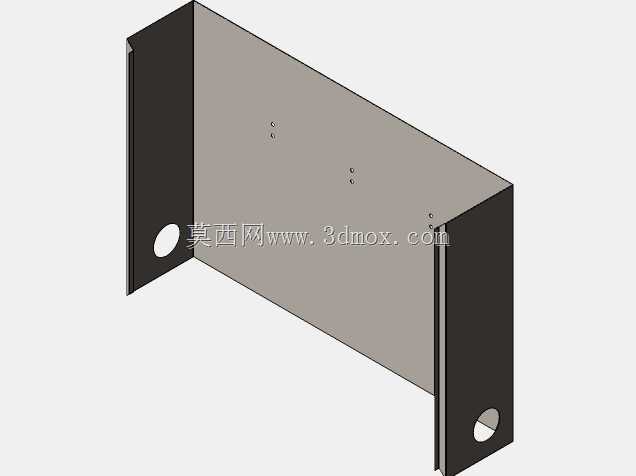

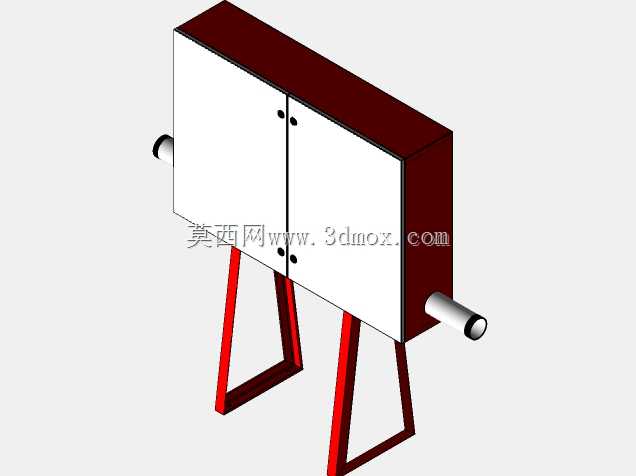

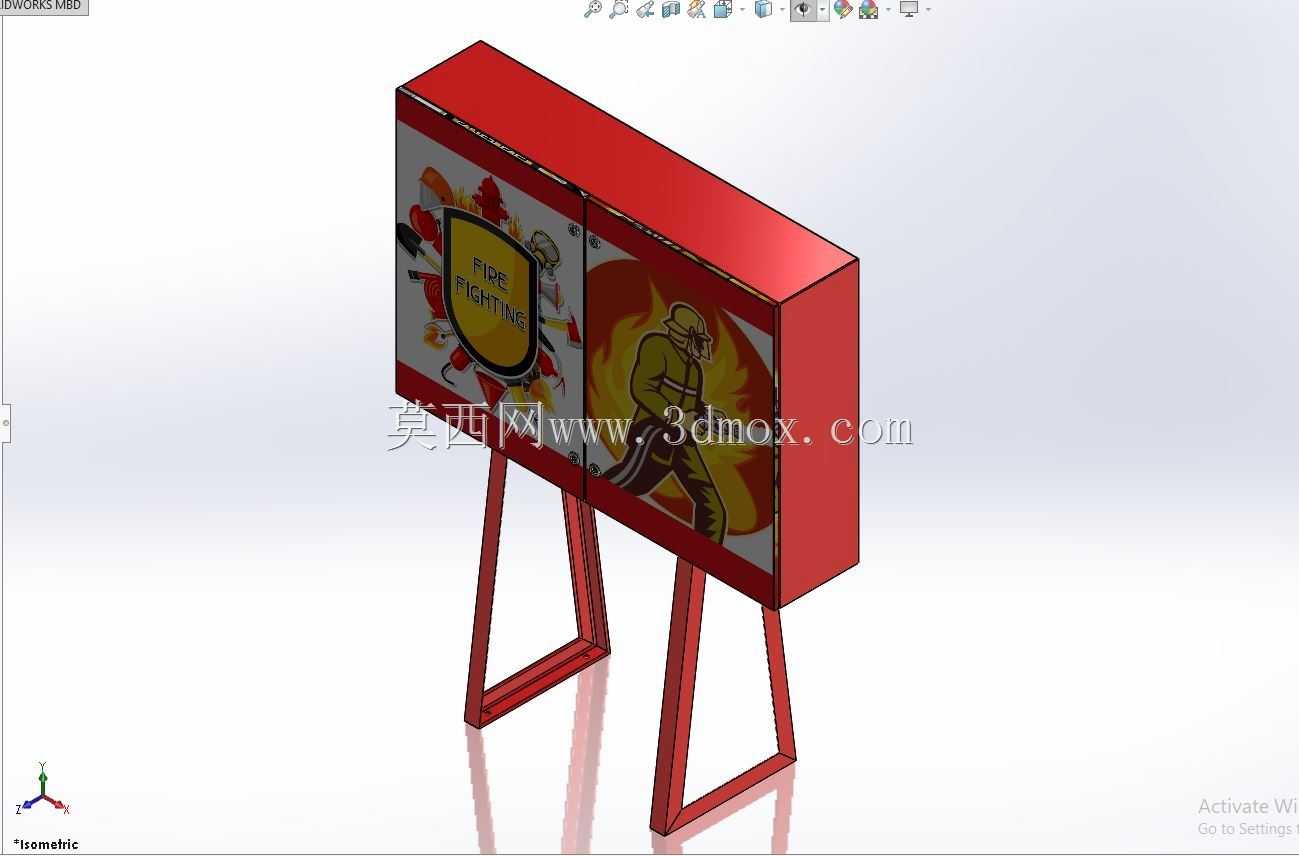

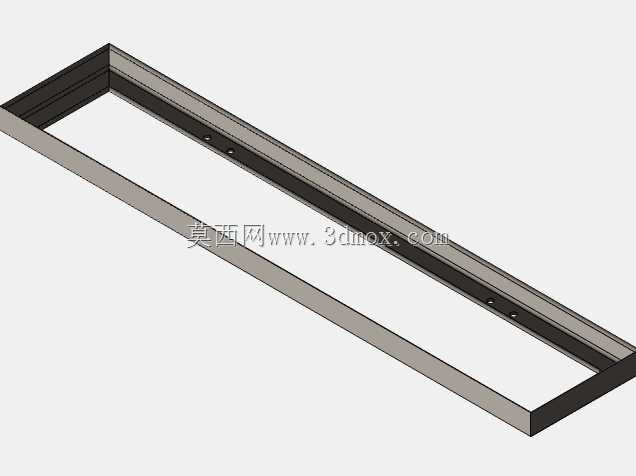

这款落地式消防供水控制装置，主要面向厂区、仓储园区、公共建筑室外消防点位布设场景设计，核心作用是在火情触发时快速响应，打通消防供水管路的供水通路，替代传统人工开阀的滞后操作，保障初期火情处置的供水效率。从结构设计逻辑来看，整体采用双腔立式箱体搭配A字型落地支架的构型，箱体部分做了等厚钣金折边处理，相邻板材通过满焊拼接，接缝处预留密封胶填充槽，避免室外布设时雨水渗入内部阀组与控制模块，箱体正面预留标识张贴区域，可清晰标注消防警示标识与操作指引，方便应急状态下操作人员快速识别设备位置。

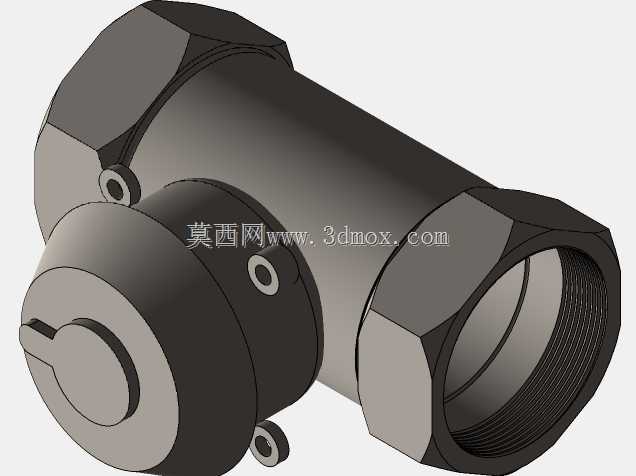

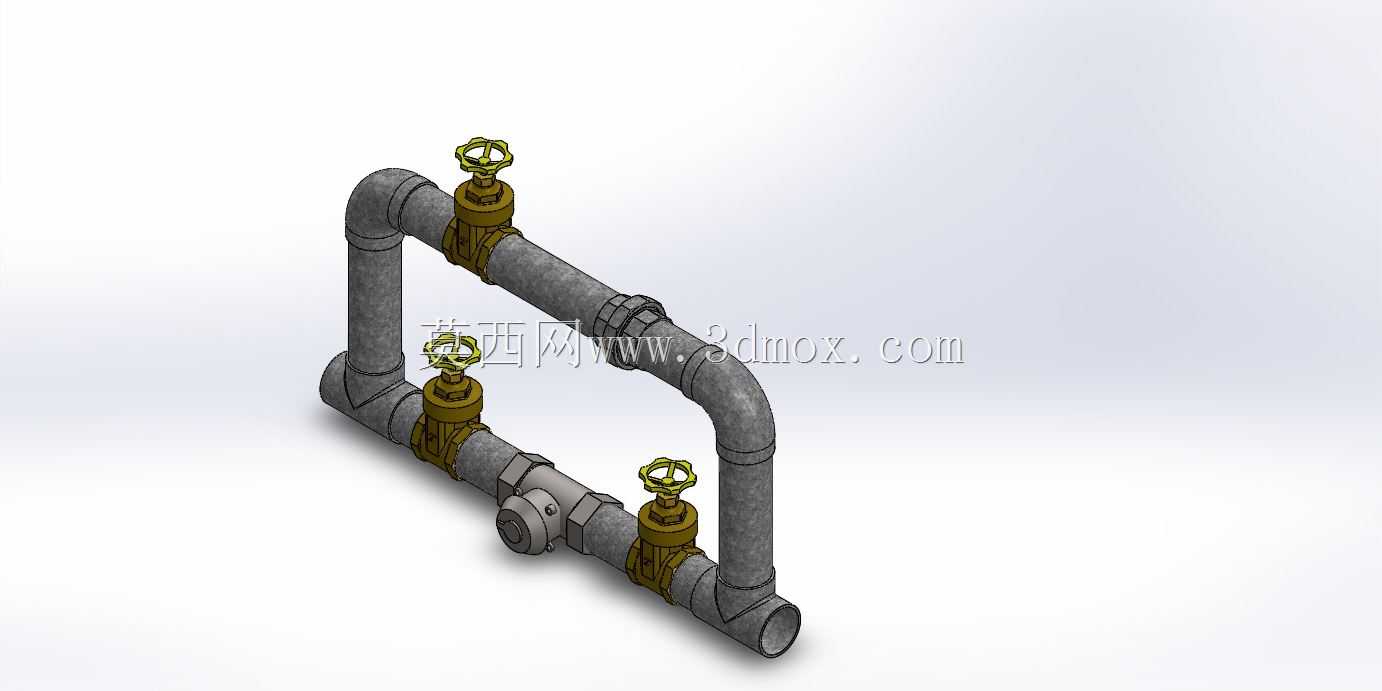

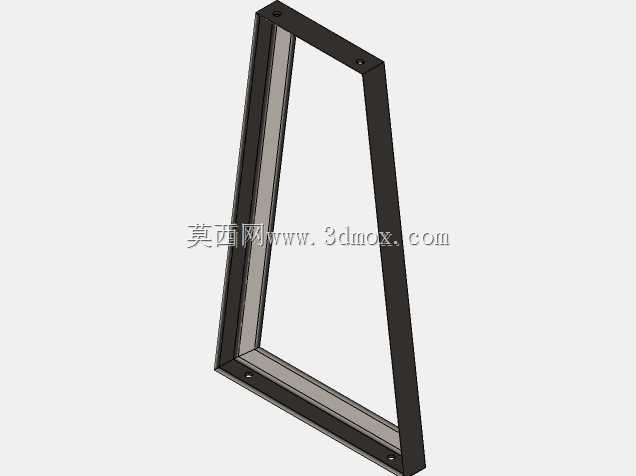

设计阶段优先考虑了现场安装的边界适配性，支架采用等边角钢焊接成型，两个支脚向外张开形成稳定支撑三角，安装时仅需在硬化地面打四个膨胀螺栓即可完成固定，不需要额外做混凝土基座，适配厂区道路旁、仓库外墙侧等多种硬化铺装场景，箱体底部预留管路穿接孔，可直接对接地下敷设的消防供水管网，穿接孔处配套橡胶密封套，避免管网冷凝水渗入箱体内部。内部阀组采用集成式布局，将电磁阀、水流检测模块、手动应急旁路整合在同一安装底板上，日常状态下电磁阀处于常闭保压状态，控制模块实时监测管网压力与触发信号，一旦接收到消防联动信号或者现场手动触发指令，电磁阀可在1秒内完成开阀动作，让管网内的压力水直接输送到外接消防水带或者喷淋管路，同时装置保留了机械手动操作手柄，在断电或者电控模块故障的情况下，操作人员可直接扳动手柄完成开阀操作，避免电控失效导致设备无法使用。

外形尺寸上，整体高度控制在1.2米左右，箱体宽度0.8米，厚度0.25米，支架支脚的横向跨度0.6米，既保证了设备放置的稳定性，又不会占用过多消防通道的通行空间，箱体边角全部做R5圆角处理，避免应急跑动时人员磕碰受伤，外表面采用大红色消防专用烤漆，涂层厚度不低于80微米，具备耐紫外线、耐雨水冲刷的特性，适合长期室外布设不褪色。设计过程中还考虑了日常运维的便利性，箱体侧门采用快拆式门锁结构，运维人员不需要额外携带专用工具，用通用扳手即可打开侧门完成内部阀组的巡检、密封件更换等操作，内部走线全部采用阻燃线槽规整排布，不同功能的线缆做了颜色区分，方便故障排查时快速定位线路问题，管路接口全部采用标准消防法兰接口，可直接适配市面上通用的消防水带、管网连接件，不需要额外做转接配件，降低现场安装的适配成本。
