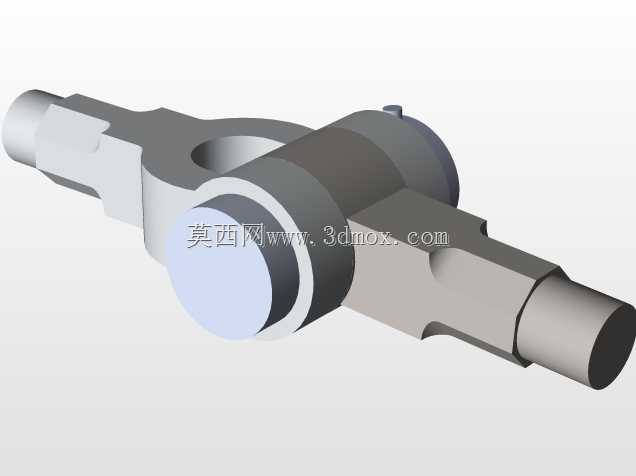

这类铰接关节构件常应用在需要实现往复摆动、角度补偿的传动链路中,比如工程机械的操作连杆组、农用设备的调节机构、轻工机械的联动摆臂部位,核心作用是在两个存在相对角位移的传动部件之间传递动力,同时补偿装配过程中产生的同轴度误差,避免刚性连接带来的应力集中问题。从结构设计来看,该构件采用对称式轴头布局,两端的阶梯轴段分别对应不同的安装配合需求,靠近端部的细轴段用于穿装定位销或者卡簧,实现轴向限位,中间较粗的轴颈则是与配套轴套、轴承配合的工作面,表面粗糙度要求控制在Ra1.6以内,保证转动过程中的顺滑度,减少长期往复运动带来的磨损。中间的环形铰接座是整个构件的核心功能区,内孔与配套的球头或者销轴配合,实现±15°范围内的角度偏转,铰接座外侧的加厚凸台是为了提升孔位周边的结构强度,避免在承受交变冲击载荷时出现孔位开裂、变形的问题。设计过程中需要重点控制两端轴头的同轴度,以及铰接孔与轴头轴线的垂直度,形位公差需要控制在0.02mm以内,否则安装后会出现转动卡滞、偏磨的问题,大幅缩短构件的使用寿命。安装边界方面,两端轴头的伸出长度需要匹配配套连杆的安装孔深度,预留0.5-1mm的轴向窜动间隙,避免热胀冷缩导致构件卡死,铰接座的外径尺寸需要考虑周边构件的运动包络,预留至少3mm的安全间隙,防止运动过程中出现干涉。这类关节构件在实际使用中需要定期在铰接配合面加注润滑脂,降低配合面的摩擦系数,在承受冲击载荷的工况下,还需要在铰接位置加装防尘密封套,避免粉尘、碎屑进入配合面造成磨粒磨损。不同于普通的刚性连接轴,该构件的铰接结构可以抵消传动链路中不同部件之间的安装位置偏差,在多连杆联动机构中能够有效降低整体的装配精度要求,同时提升整套传动机构的运行稳定性,减少运行过程中的异响与卡顿问题。在建模过程中,需要重点还原阶梯轴的过渡圆角,所有轴肩位置都设置R1-R2的圆角过渡,避免应力集中,铰接座与轴身的连接位置同样设置加强过渡结构,保证构件在承受径向载荷时的结构强度,配合面的尺寸公差按照h7精度设置,满足常规的间隙配合安装需求。
- 全部评论(0)
- 模板大小 96.01 KB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS
- 软件分类 通用机械零部件
