链锯配套曲轴箱分体拆卸专用工具

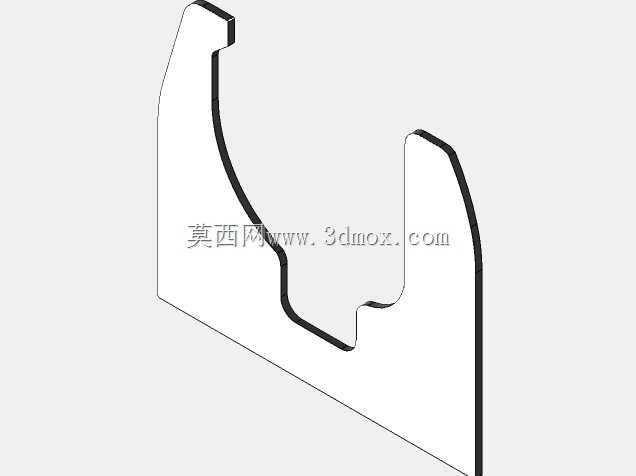

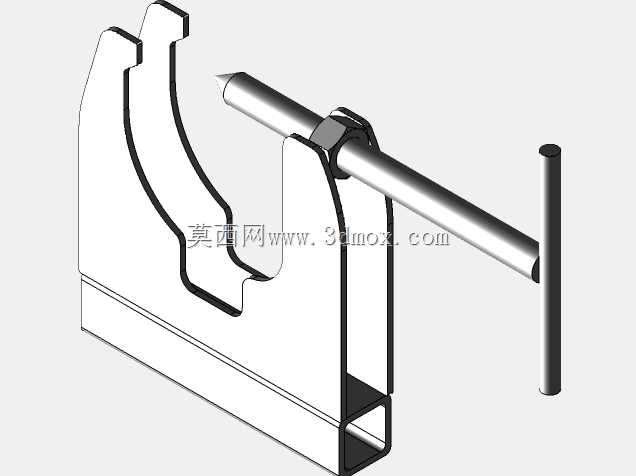

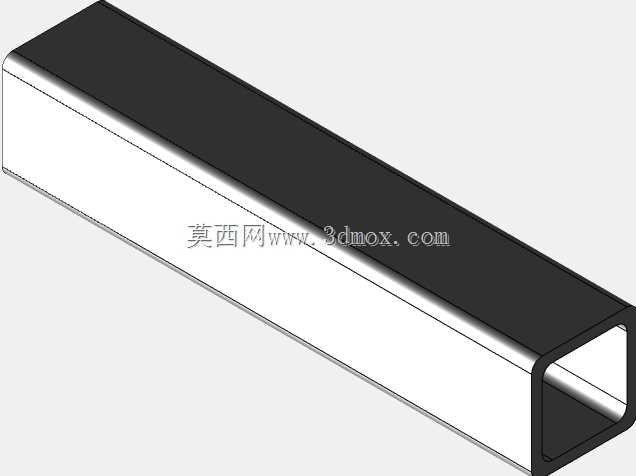

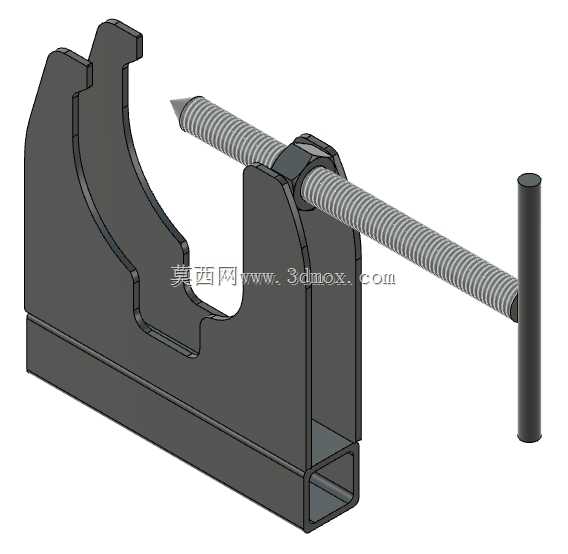

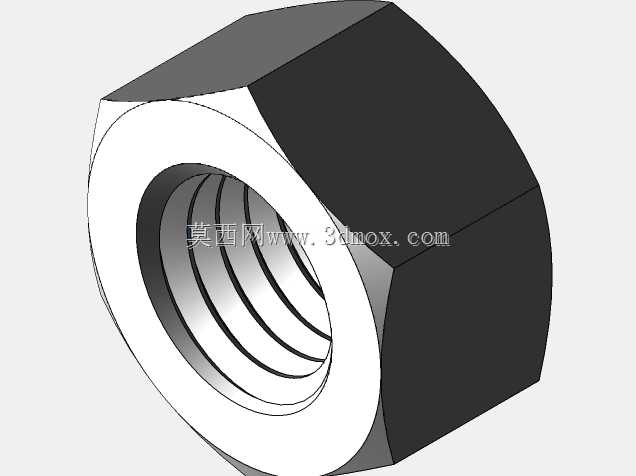

这款手动拆卸工具主要面向园林机械维修场景，针对链锯类产品曲轴箱合箱后的拆分作业设计，日常维修中拆解过盈配合、密封胶粘接的曲轴箱分体结构时，无需敲击壳体即可平稳施加轴向顶推力，避免传统撬拆带来的壳体变形、密封面损伤问题，尤其适配小型单缸二冲程链锯的曲轴箱开合作业，在户外伐木作业点的随行维修、门店级园林机械维保场景中都能适配。从功能结构来看，工具采用C型开口框架作为主体承载结构，框架开口尺寸匹配主流排量链锯曲轴箱的最大外轮廓宽度，底部采用空心方管型材作为支撑基座，既保证框架的抗弯刚度，又控制整体重量方便单人手持操作；顶推机构采用梯形螺纹传动副，相比普通三角螺纹具备更好的自锁性能，顶推过程中不会因为反向作用力出现退牙问题，螺杆端部做了锥形顶尖设计，顶推时可对准曲轴轴端中心孔，避免顶推过程中出现滑移偏载，尾部穿装的圆钢摇杆可根据操作空间需求调整插入深度，狭小空间内也能施加足够的扭转力矩。设计阶段优先考虑了手工制作的可行性，框架主体的外轮廓切割不需要高精度数控设备，有等离子切割或角磨机加工条件即可完成下料，框架内侧的让位槽完全匹配曲轴箱合箱面的凸起结构，夹紧时框架两侧的卡口可卡在曲轴箱分体的结合面台阶上，顶推螺杆施加的力直接作用在曲轴输出端，反作用力均匀分布在箱体两侧的结合面上，不会对箱体薄壁结构造成局部挤压变形。从安装边界来看，C型框架的开口深度覆盖链锯曲轴箱从合箱面到曲轴端部的轴向距离，不需要额外加装垫块即可直接卡装到位，螺杆的有效行程满足曲轴箱分体脱离轴承位的最大位移需求，操作时只需要将框架卡口卡紧下箱体边缘，转动摇杆让顶尖顶住曲轴轴端，持续平稳转动摇杆即可缓慢将曲轴连带一侧箱体从另一侧箱体中顶出，整个施力过程沿曲轴轴向同轴进行，不会损伤轴承安装位、油封座等高精度配合面。相比通用拉马类工具，这款专用工具的卡口造型完全贴合链锯曲轴箱的外形，卡装后不会出现滑脱问题，整体结构没有多余的复杂零件，日常维护只需要定期给螺纹副涂抹润滑脂即可长期使用，对于经常接触链锯维保的从业者来说，不管是现场应急维修还是车间内批量拆解作业，都能有效降低拆解作业的壳体报废率，提升维修作业效率。
