卡拉科尔P2扇形安装基座结构设计

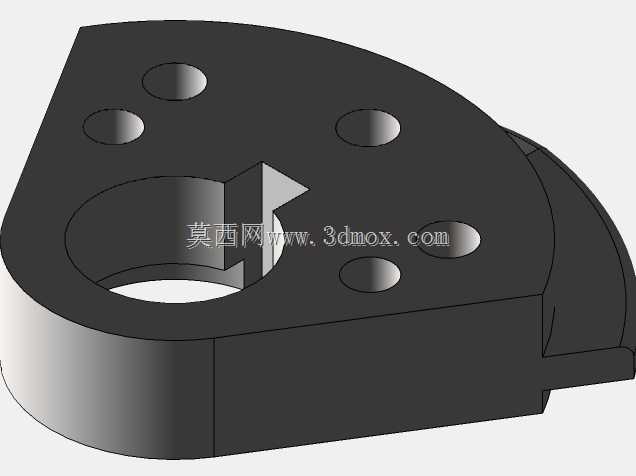

该扇形安装基座多用于轻载传动机构的端部限位与轴系支撑场景，常见于小型自动化输送线的端侧固定、桌面级工装夹具的旋转端定位，以及小型检测设备的转轴安装工位，承担轴件径向支撑、周向限位以及周边附属组件的安装定位作用。从结构设计来看，整体采用半扇形轮廓，在满足安装空间避让需求的前提下，最大化压缩了零件自身的占用体积，适配安装空间局促的紧凑型设备布局。中心位置开设带键槽的通孔，用于与配套传动轴配合，键槽结构可传递额定扭矩，避免轴与基座之间出现相对转动，保证传动过程的同轴度稳定性；中心孔周边均匀分布五个沉头安装孔，孔位经过同轴度公差校验，安装时可通过内六角螺栓将基座与相邻机架或固定板锁紧，沉头设计可保证螺栓端面不超出基座表面，避免与周边转动部件发生运动干涉。基座侧边延伸出窄边定位凸台，凸台端面与扇形主体的垂直度控制在合理公差范围内，安装时可贴靠机架定位面，快速完成装配对位，减少现场调整的工作量。设计过程中优先考虑了装配工艺性，所有安装孔的孔边均做了微小倒角处理，既可以去除机加工产生的毛刺，也能引导螺栓顺利穿入，降低装配难度；中心孔的键槽尺寸按照常规平键标准设计，可直接采购标准平件完成配套，无需定制非标连接件。从安装边界来看，扇形圆弧面的半径尺寸适配周边转动部件的运动轨迹，安装后圆弧面与相邻转动件之间预留足够的安全间隙，不会出现运动剐蹭；基座的整体厚度经过受力校核，可承受轴系传递的径向载荷与小幅轴向窜动力，正常工况下不会出现结构变形。零件的非配合面均做了平整化处理，没有多余的凸起结构，既减少了机加工的工序量，也能避免积尘积屑，适配车间常规生产环境的使用需求。
